12
nN
Начало работы >

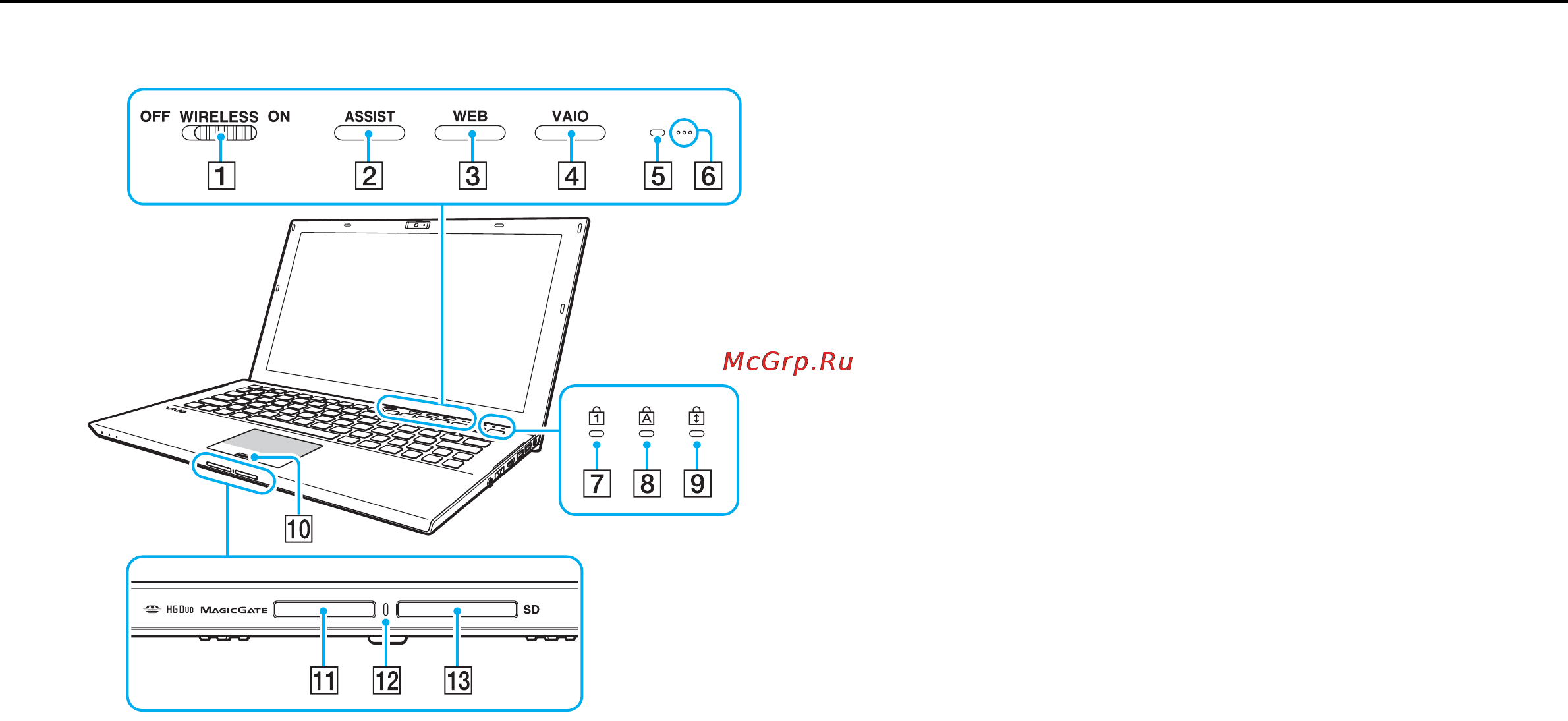

Расположение органов управления и разъемов
A WIRELESS выключатель (стр. 68), (стр. 73), (стр. 78)
B Кнопка ASSIST (стр. 43)
C Кнопка WEB (стр. 43)
D Кнопка VAIO (стр. 43)
E Датчик внешней освещенности (стр. 39), (стр. 190)
Измеряет интенсивность внешней освещенности для
автоматической настройки яркости ЖК-дисплея на
оптимальный уровень.
F Встроенные микрофоны (монофонические)
G Индикатор Num lock (стр. 18)
H Индикатор Caps lock (стр. 18)
I Индикатор Scroll lock (стр. 18)
J Сенсор отпечатков пальцев (стр. 84)
K Гнездо “Memory Stick Duo”
*
(стр. 55)
L Индикатор доступа к карте (стр. 18)
M Гнездо карты памяти SD (стр. 62)
* Компьютер поддерживает только карты памяти двойного типа
Duo “Memory Stick”.
