1515
®
Bavaria
Инструкция по монтажу

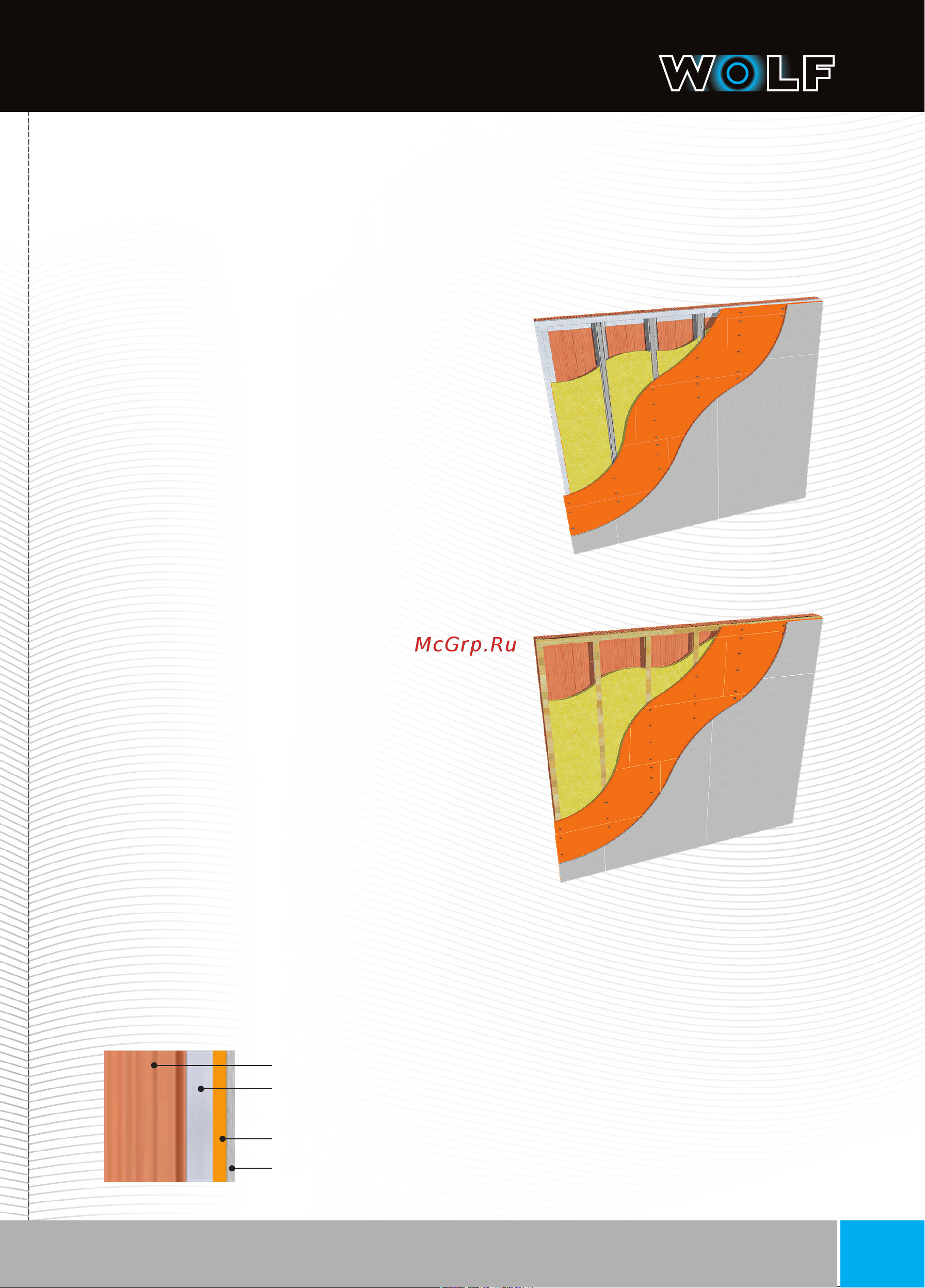

КАРКАСНАЯ СИСТЕМА
Монтаж панелей PhoneStar на массивные стены
с применением каркаса из металлического профиля
или обрешетки из деревянного бруса
Стена массивная: кирпич 120 мм, газобетон 100 мм
PhoneStar Triplex: 12 мм
Гипсокартонный лист (ГКЛ): 12,5 мм
Шляпный профиль: 27 мм. Расстояние между профилями
заполняется минватой
Монтаж панелей PhoneStar
к металлическому профилю
• Металлический профиль и подвесы оклеить ви-
броизолирующей лентой Wolf Band и закрепить
профиль к стене саморезами с шагом 400 мм,
предварительно выставив по уровню.
• Для крепления металлического профиля к стене,
рекомендуется использовать виброразвязываю-
щие подвесы Wolf.
• К профилю, саморезами с шагом 200–250 мм
закрепить панели PhoneStar.
• Швы между панелями и стыки с сопрягаемыми
поверх ностями заполнить виброизолирующим
герметиком Wolf Flex.
Монтаж панелей PhoneStar
к деревянной обрешетке
• Закрепить обрешетку из деревянных брусков
30x50 с шагом 400 мм, через полосу виброизоли-
рующей ленты Wolf Band 60. Головки саморезов
утапливаются в брусок.
• К обрешетке, саморезами с шагом 200–250 мм
закрепить панели PhoneStar (отступы от края па-
нели 10–15 мм).
• Швы между панелями и стыки с сопрягаемыми
поверхностями заполнить виброизолирующим
герметиком Wolf Flex.
Примечание: для улучшения целевых свойств систе-
мы, пространство внутри каркаса из металлического
профиля (деревянной обрешетки) дополнительно за-
полнить минеральной плитой или мягкой ДВП.
• Звукоизоляционные панели защищаются листами ГКЛ или ГВЛ, которые крепят са-
морезами 3,5х35, через установленные панели к каркасу КНАУФ. При монтаже листов
ГКЛ/ГВЛ необходимо оставлять зазоры в 4–5 мм между сопрягаемыми поверхностями
(стен, пола, потолка) Эти зазоры заполняются герметиком Wolf Flex.
