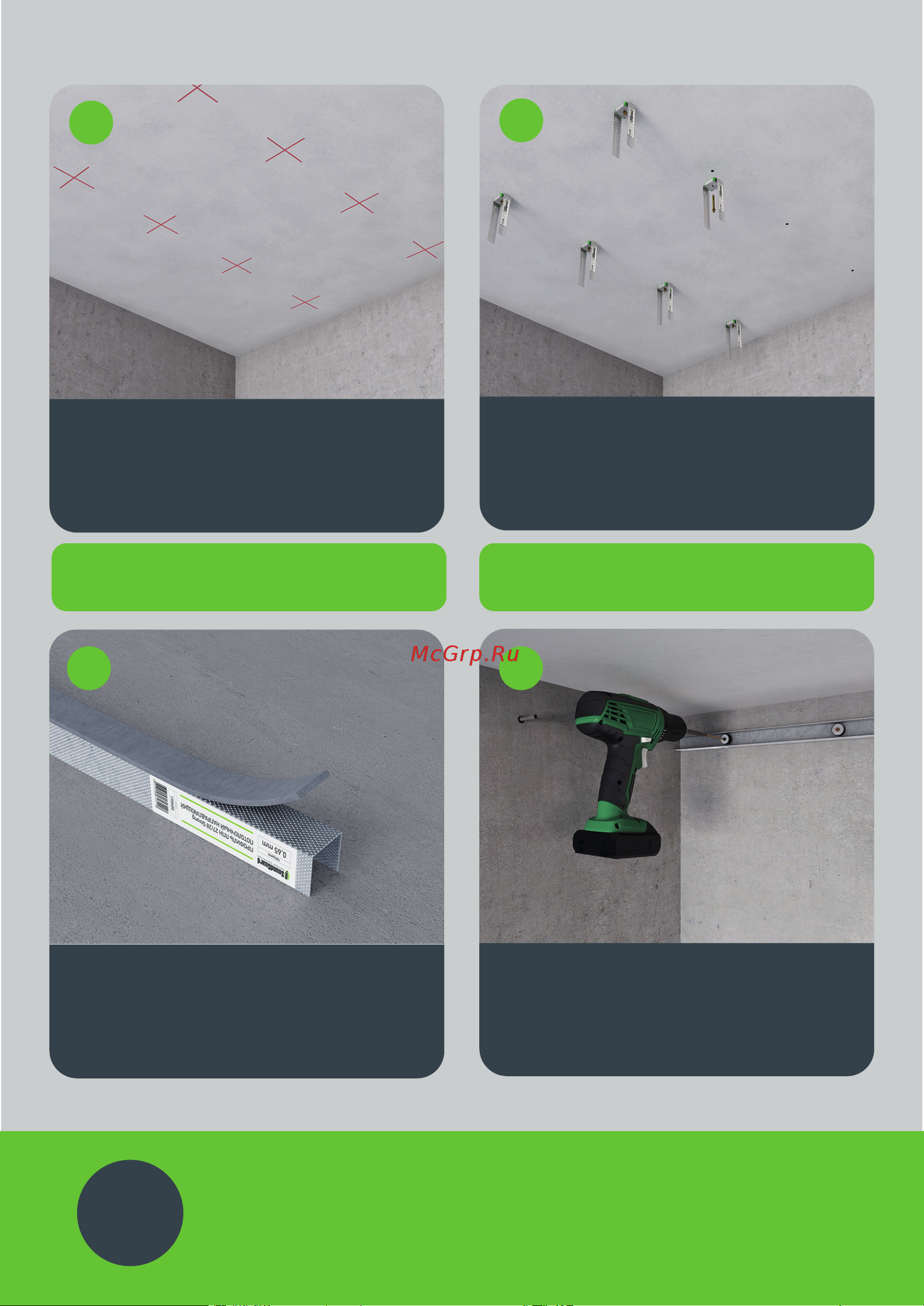

Выполняется разметка потолка для установки вибро-
изоляционных креплений SoundGuard. Шаг подвесов
вдоль потолочного профиля SoundGuard Strong ПП 60/27
составляет 450-600 мм, в перпендикулярном
направлении – 600 мм и соответствует шагу потолочных
профилей SoundGuard Strong ПП 60/27*.
Направляющий профиль SoundGuard Strong ППН 27/28
проклеивается демпферной лентой SoundGuard
ВиброЛента 27.
*Окончательный способ крепления определяется на
месте монтажа исходя из материала основания и его
конструктивных особенностей.
Совет!
При выполнении двухуровневого каркаса с использованием направляющих
профилей SoundGuard Strong ППН 27/28 выполняется их временная
фиксация к стенам с последующим демонтажем крепежа.
*На один потолочный профиль должно приходиться
не менее трех подвесов.
1
2
Выполняется монтаж виброизоляционных креплений
SoundGuard Vibro M к перекрытию Анкер-клином
SoundGuard вкручиваемым.*
Направляющий профиль крепится через
виброкомпенсирующие шайбы SoundGuard
ВиброШайба 10х19 с шагом 600 мм с помощью дюбелей
SoundGuard DR 6х60 и саморезов SoundGuard УН 4х80.
3
4
