MAGYARhu

108

Feladáshoz vegye ki az akkuegységet a gépből.

Biztosítsa az érintkezők rövidzárlat elleni

védelmét (pl. ragasztószalaggal).

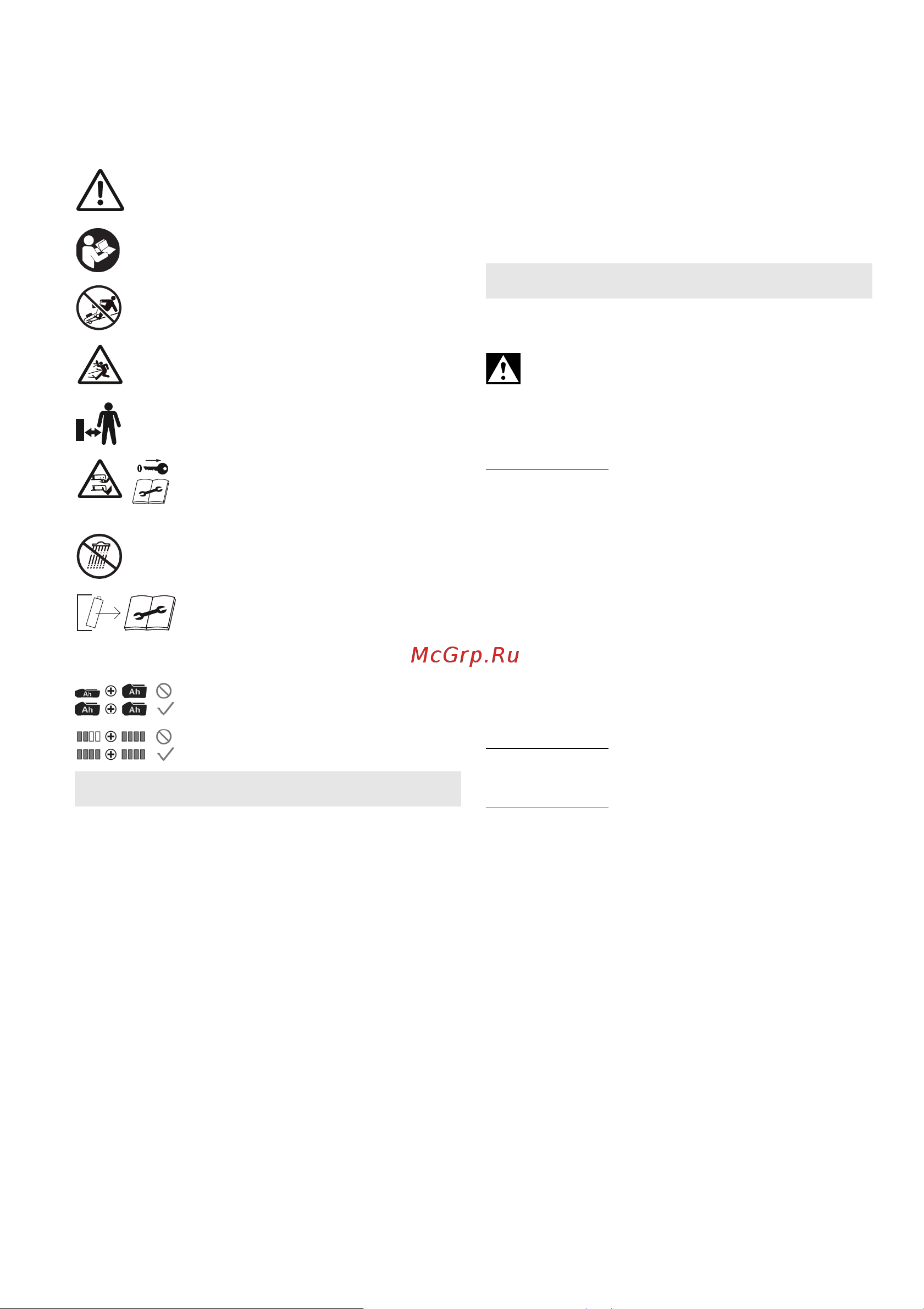

4.7 Szimbólumok

FIGYELMEZTETÉS – Általános

veszélyhelyzet!

Olvassa el a használati útmutatót.

Lejtőkön mindig gondoskodjon a

biztonságos állásról. Ne dolgozzon túl

meredek lejtőn.

Figyeljen arra, hogy az elrepülő idegen

testek miatt senki ne sérüljön meg. Másokat

tartson távol.

Tartsa a közelben tartózkodó személyeket

és háziállatokat biztonságos távolságban a

berendezéstől. Másokat tartson távol.

Vigyázat! Éles vágókés. A tisztítás

vagy a karbantartás előtt: kapcsolja ki

a gépet, húzza le a biztonsági kulcsot

és vegye ki az akkuegységeket.

Óvja a készüléket a nedvességtől. Ne tegye

ki eső hatásának.

VIGYÁZAT! A nem kívánt beindulás

súlyos sérüléseket okozhat. A

tisztítás vagy a karbantartás előtt:

kapcsolja ki a gépet, húzza le a biztonsági kulcsot

és vegye ki az akkuegységeket.

Csak azonos kapacitású

akkuegységet használjon.

Csak azonosan feltöltött

akkuegységet használjon.

Lásd a 2. és 3. oldalt.

1kábeltartó

2 be-/kikapcsoló gomb

3kapcsoló kengyel

4 fogantyú (A gép tolásához és irányításához.)

5 fogantyúrudak

6fűgyűjtő zsák

7 hátsó kidobó fedél

8 mulcsozó ék

9 hordfogantyú

10 Fűfésű (a peremhez közeli fűnyíráshoz)

11 kar (központi vágásmagasság-állítás)

12 védőburkolat (akkuegységek)

13 gyorsszorító kar

14 gyorsszorító

15 csavarok

16 szárnyas anyák

17 töltésszintkijelző

18 kidobó nyílás

19 akkuegység-kireteszelés

20 biztonsági kulcs

21 akkuegységek *

22 kapacitás- és figyelmeztető kijelző *

23 a kapacitáskijelző nyomógombja *

24 a kés rögzítőcsavarja

25 alátéttárcsa

26 kés

27 késfelvétel (a késen lévő félkör alakú

mélyedéseknek meg kell egyezniük a gépen

lévő félkörökkel)

* kiviteltől függően

6.1 A fogantyú összeszerelése,

a fogantyú magasságának beállítása

VIGYÁZAT! A ki- és összehajtás során ne

sérüljön meg a vezeték.

A-jel

ű ábra: A fogantyúrudak (5) kihajtása

1. Hajtsa hátra a fogantyúrudakat (5).

2. Hajtsa be a kart (13) a gyorsszorítón (14).

Figyelmeztetés:

Amennyiben nem a szorítás ereje:

Nyissa fel a kart (13). Forgassa el a gyorsszorítót

(14). Zárja le újra a kart (13) és ellenőrizze a

szorítóerőt. Adott esetben ismételje meg a

folyamatot.

B-jelű ábra: A fogantyú (4) összeszerelése és a

fogantyú magasságának beállítása

3. Helyezze fel a fogantyú (4) rúdjainak végét az

ábrának megfelelően az alsó fogantyúrudakra

(5).

4. Állítsa be a fogantyú kívánt magasságát úgy,

hogy a fogantyút (4) a három helyzet (1..2..3..)

egyikébe viszi a tartókon.

5. Lazítsa meg a csavarokat (15) bal és jobb

oldalon.

Figyelmeztetés:

Figyeljen arra, hogy a csavarok

(15) (mindkét oldalon) azonos helyzetben (1..2..3..)

legyenek.

Figyelmeztetés:

A szárnyas anyákat (16) belülre

szerelje fel, hogy azok a fűnyírás közben ne

akadjanak be (pl. Ágakba vagy sövényekbe).

6. Csavarozza a szárnyas anyákat (16) a

csavarokra (15), és húzza meg azokat.

7. Rögzítse a vezetéket a kábeltartókra (1).

6.2 A fűbegyűjtés, mulcsozás előkészítése

A fű begyűjtése / A fűgyűjtő zsák felszerelése.

C-jelű ábra

1. Hajtsa fel a hátsó kidobó fedelet (7) és tartsa

meg.

2. A kidobó nyílásnak (18) üresnek kell lennie.

Adott esetben vegye ki a mulcsozó éket (8)

(húzza ki és tegye félre).

3. Fogja meg a fűgyűjtő zsákot (6) a fogantyújánál

fogva és akassza be a kampót az ábrának

megfelelően.

4. Zárja le a hátsó kidobó fedelet (7).

Mulcsozás / a mulcsozó ék felszerelése. D-jelű

ábra

1. Hajtsa fel a hátsó kidobó fedelet (7) és tartsa

meg.

2. Vegye ki a fűgyűjtő zsákot (6).

5. Áttekintés

6. Üzembe helyezés
