FRANÇAIS fr

Le cas échéant, veuillez vous renseigner auprès

de votre transporteur. Un emballage certifié est

disponible chez Metabo.

• Envoyez uniquement des batteries dont le boîtier

est intact et qui ne présentent pas de fuite. Pour

l'envoi, sortez la batterie de l'outil. Protégez les

contacts de tout court-circuit (par exemple isolez-

les à l'aide de ruban adhésif).

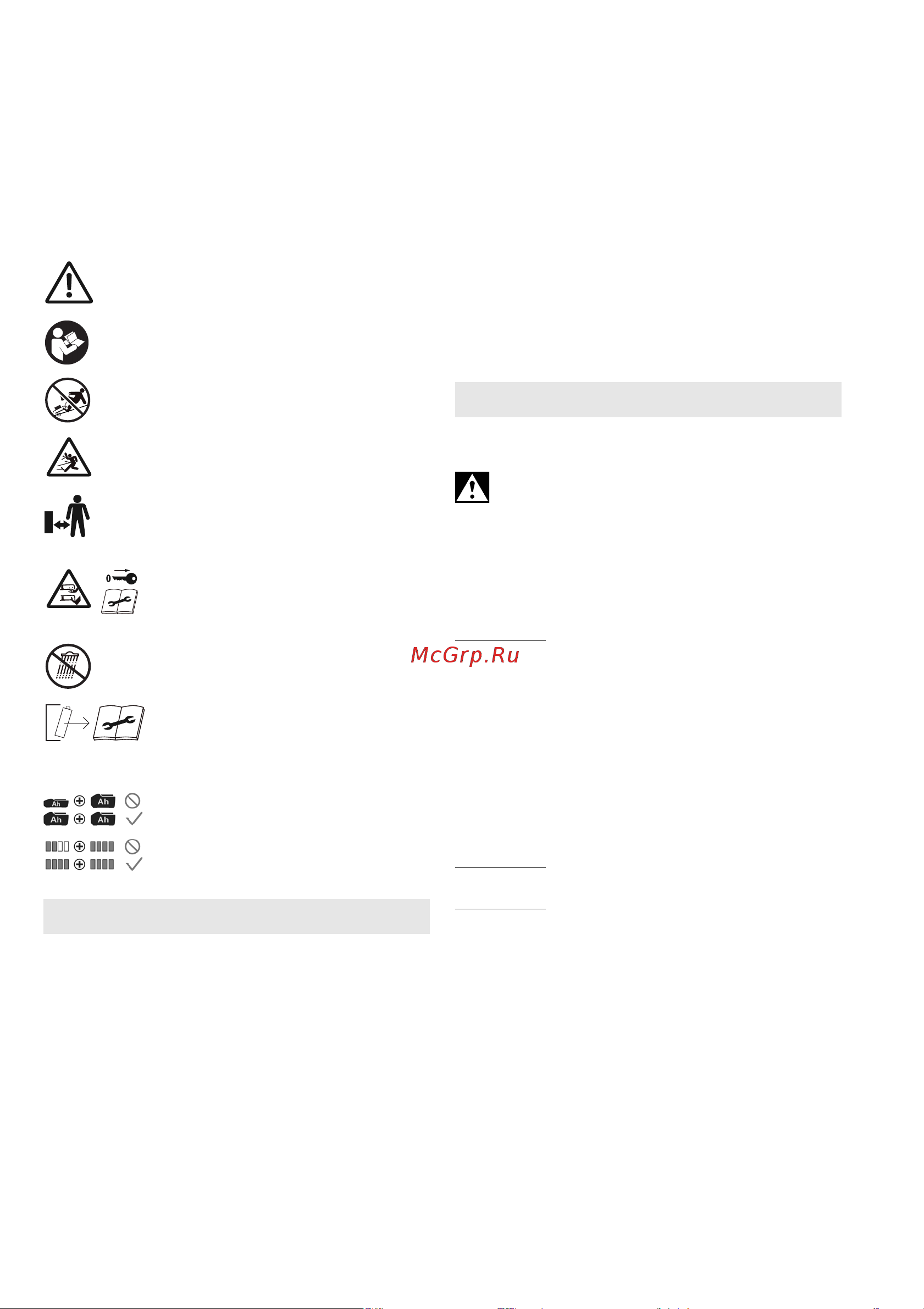

4.7 Symboles

AVERTISSEMENT – Risques d'ordre

général !

Lire le mode d’emploi.

Veillez toujours à rester en équilibre dans les

pentes. Ne travaillez pas sur des pentes trop

raides.

Veiller à ce que personne ne soit blessé par

des corps étrangers projetés. Tenir d’autres

personnes à distance.

Maintenir votre appareil à une distance de

sécurité des personnes et des animaux

domestiques qui se trouvent à proximité.

Tenir d’autres personnes à distance.

Attention ! Lames aiguisées. Avant

de nettoyer ou d’effectuer l’entretien

de la machine, retirer la clé de

sécurité et retirer les batteries.

Protéger votre appareil contre l'humidité. Ne

pas exposer à la pluie.

AVERTISSEMENT ! Un démarrage

accidentel peut entraîner des

blessures graves. Avant de nettoyer

ou d’effectuer l’entretien de la machine, retirer la clé

de sécurité et retirer les batteries.

Utilisez des batteries de même

capacité.

Utilisez des batteries avec le même

niveau de recharge.

Voir pages 2 et 3.

1Support de câble

2 Interrupteur de marche/arrêt

3 Levier de commande

4 Poignée (pour pousser et diriger la machine.)

5Barres de la poignée

6Bac collecteur

7 Clapet d'éjection arrière

8Obturateur de mulching

9 Poignée de transport

10 Peignes (pour tondre près des bords)

11 Levier (réglage central de la hauteur de coupe)

12 Cache de protection (batteries)

13 Levier de la pince de serrage rapide

14 Pince de serrage rapide

15 Vis

16 Écrou papillon

17 Fenêtre de contrôle du niveau de remplissage

18 Ouverture d'éjection

19 Déverrouillage de la batterie

20 Clé de sécurité

21 Batteries *

22 Indicateur de capacité et de signalisation *

23 Touche de l'indicateur de capacité *

24 Vis de fixation de la lame

25 Rondelle

26 Lame

27 Logement de la lame (les trous en demi-cercle

sur la lame doivent coïncider avec les demi-

cercles sur la machine)

*en fonction de l’équipement

6.1 Assembler la poignée,

régler la hauteur de la poignée

AVERTISSEMENT ! Veillez à ne pas

endommager le câble lorsque vous dépliez et

repliez la poignée.

Fig. A : Déplier les barres de la poignée (5)

1. Rabattre les barres de la poignée (5) vers

l’arrière.

2. Fermer le levier (13) de la pince de serrage

rapide (14).

Remarque :

si la force de serrage est mal réglée :

Ouvrir le levier (13). Tourner la pince de serrage

rapide (14). Refermer le levier (13) et vérifier la

force de serrage. Répéter l’opération si nécessaire.

Fig. B : Assembler la poignée (4) et régler la

hauteur de la poignée

3. Insérer les extrémités de la poignée (4) sur les

barres de poignée (5) inférieures comme illustré.

4. Régler la hauteur de poignée souhaitée en

plaçant la poignée (4) dans une des trois

positions (1. 2. 3.).

5. Insérer les vis (15) à gauche et à droite.

Remarque :

veillez à ce que les vis (15) (des deux

côtés) soient dans la même position (1. 2. 3.).

Remarque :

monter les écrous papillon (16) à

l'intérieur pour qu’ils ne s’accrochent pas durant la

tonte (par exemple à des branches ou dans des

haies.

6. Visser les écrous papillon (16) sur les vis (15) et

les serrer.

7. Fixer le câble dans les supports de câble (1).

6.2 Préparation pour le ramassage de

l’herbe, mulching

Ramassage de l’herbe / montage du bac

collecteur. Fig. C.

1. Rabattre le clapet d'éjection arrière (7) vers le

haut et le maintenir dans cette position.

2. L’ouverture d'éjection (18) doit être vide. Le cas

échéant, retirer l’obturateur de mulching (8) (le

sortir et le mettre de côté).

3. Tenir le Bac collecteur (6) par sa poignée et

accrocher les crochets comme illustré.

5. Vue d’ensemble

6. Mise en service
