ITALIANO it

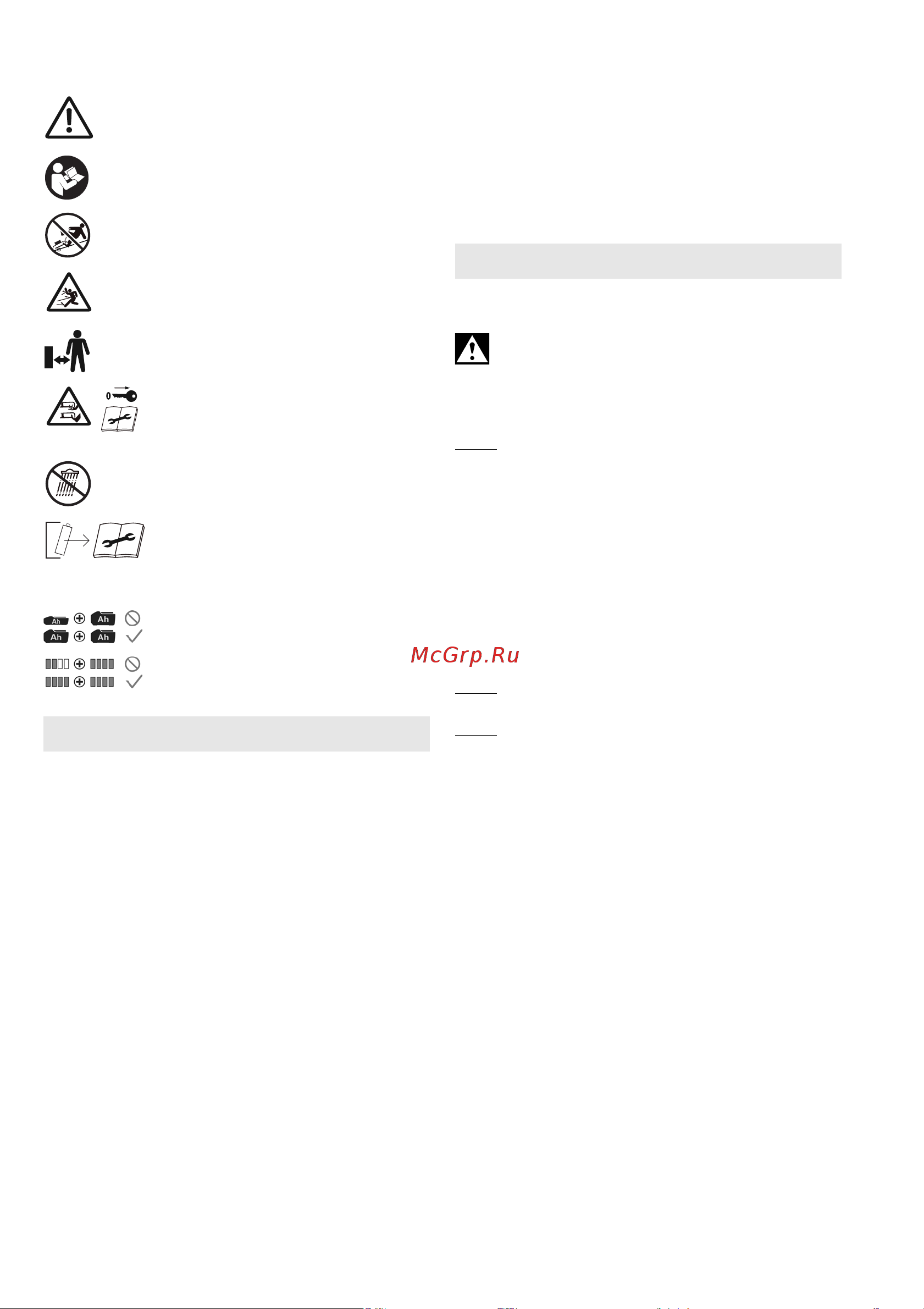

4.7 Simboli

AVVERTENZA – Pericoli generici!

Leggere le istruzioni per l'uso.

Accertarsi di assumere sempre una

posizione sicura sui pendii. Non lavorare su

pendii eccessivamente ripidi.

Assicurarsi che nessuno possa essere ferito

dalla proiezione di eventuali corpi estranei.

Tenere lontano le persone estranee.

Tenere le persone e gli animali domestici a

debita distanza dal dispositivo. Tenere

lontano le persone estranee.

Attenzione! Lame affilate. Prima della

pulizia o della manutenzione:

spegnere la macchina, estrarre la

chiave di sicurezza e rimuovere le batterie.

Proteggere il dispositivo dall'umidità. Non

esporre alla pioggia.

AVVERTENZA! L’avviamento

indesiderato può causare gravi

lesioni. Prima della pulizia o della

manutenzione: spegnere la macchina, estrarre la

chiave di sicurezza e rimuovere le batterie.

Utilizzare batterie della stessa

capacità.

Utilizzare batterie che siano tutte

completamente ricaricate.

Vedere le pagine 2 e 3.

1 Supporto per il cavo

2 Interruttore ON/OFF

3 Staffa di comando

4 Impugnatura (per spingere e guidare la

macchina)

5Aste dell’impugnatura

6 Cestello raccoglierba

7 Sportello di espulsione

8Cuneo per pacciame

9 Impugnatura di trasporto

10 Pettini tagliaerba (per falciare vicino ai bordi)

11 Leva (regolazione centralizzata dell’altezza di

taglio)

12 Copertura protettiva (batterie)

13 Leve dei bloccaggi rapidi

14 Bloccaggi rapidi

15 Viti

16 Dadi ad alette

17 Indicatore di livello

18 Apertura di espulsione

19 Sbloccaggio batteria

20 Chiave di sicurezza

21 Batterie *

22 Indicatore di capacità e del livello di carica *

23 Tasto dell'indicatore di capacità *

24 Vite di fissaggio della lama

25 Rondella

26 Lame

27 Fori di supporto lame (i fori a semicerchio nelle

lame devono coincidere con i semicerchi della

macchina)

* in base alla dotazione

6.1 Montaggio dell’impugnatura,

regolazione della relativa altezza

AVVERTENZA! Mentre si ribalta o si richiude

l’impugnatura, non danneggiare i cavi.

Fig. A: Ribaltare le aste dell’impugnatura (5).

1. Ribaltare le aste dell'impugnatura (5) all’indietro.

2. Chiudere le leve (13) dei bloccaggi rapidi (14).

Nota:

se la forza di serraggio non è regolata in modo

adeguato:

Aprire le leve (13). Ruotare i bloccaggi rapidi (14).

Richiudere le leve (13) e controllare la forza di

serraggio. Eventualmente ripetere l’operazione.

Fig. B: Montaggio dell’impugnatura (4) e

regolazione della relativa altezza

3. Inserire le estremità dell’asta dell’impugnatura

(4) nelle aste inferiori (5), come illustrato.

4. Regolare l’altezza desiderata per l’impugnatura

orientando l’impugnatura (4) in una delle tre

posizioni (1, 2, 3).

5. Inserire le viti (15) a sinistra e a destra.

Nota:

assicurarsi che le viti (15) (su entrambi i lati) si

trovino nella stessa posizione (1, 2, 3).

Nota:

applicare i dadi ad alette (16) all’interno, in

modo tale che non rimangano incagliati durante la

falciatura (ad es. ai rami o alle siepi).

6. Avvitare e stringere i dadi ad alette (16) sulle viti

(15).

7. Fissare il cavo nei portacavi (1).

6.2 Preparazione per raccolta erba,

pacciamatura

Raccolta dell’erba / montaggio del cestello

raccoglierba. Fig. C.

1. Sollevare lo sportello di espulsione (7) e tenerlo

fermo.

2. L’apertura di espulsione (18) deve essere vuota.

Rimuovere eventualmente il cuneo per

pacciame (8) (estrarre e riporre via).

3. Tenere il cestello raccoglierba (6) dalla sua

impugnatura e agganciare i ganci come

illustrato.

4. Chiudere lo sportello di espulsione (7).

Pacciamatura / montaggio del cuneo per

pacciame. Fig. D.

1. Sollevare lo sportello di espulsione (7) e tenerlo

fermo.

2. Rimuovere il cestello raccoglierba (6).

3. Tenere il cuneo per pacciame (8) dalla sua

impugnatura e inserirlo nel vano di espulsione.

(Spingere fino alla battuta e premere verso il

5. Panoramica generale

6. Messa in funzione
