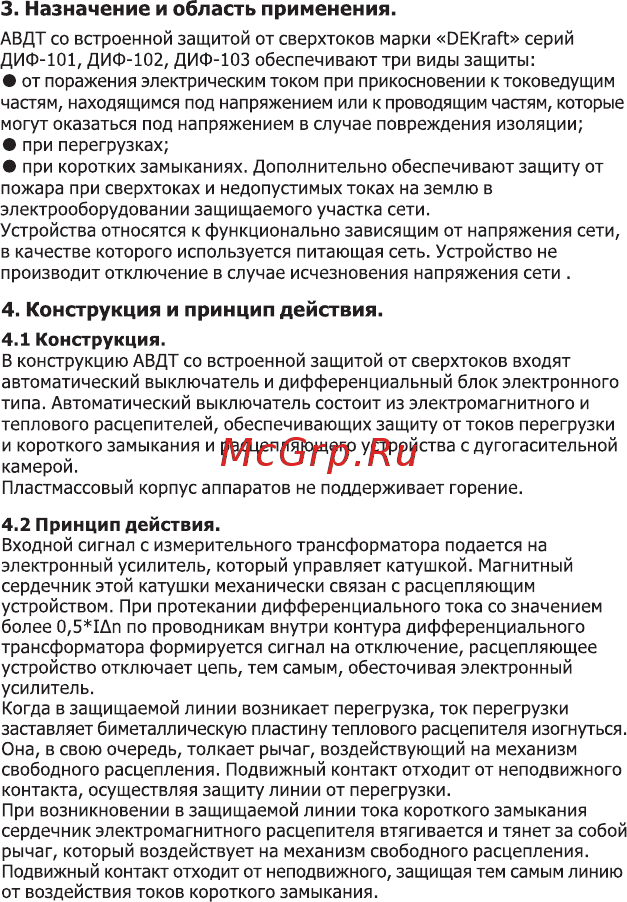

3 Назначение и область применения АВДТ со встроенной защитой от сверхтоков марки ОЕКгаП серий ДИФ 101 ДИФ 102 ДИФ 103 обеспечивают три виды защиты от поражения электрическим током при прикосновении к токоведущим частям находящимся под напряжением или к проводящим частям которые могут оказаться под напряжением в случае повреждения изоляции при перегрузках при коротких замыканиях Дополнительно обеспечивают защиту от пожара при сверхтоках и недопустимых токах на землю в электрооборудовании защищаемого участка сети Устройства относятся к функционально зависящим от напряжения сети в качестве которого используется питающая сеть Устройство не производит отключение в случае исчезновения напряжения сети 4 Конструкция и принцип действия 4 1 Конструкция В конструкцию АВДТ со встроенной защитой от сверхтоков входят автоматический выключатель и дифференциальный блок электронного типа Автоматический выключатель состоит из электромагнитного и теплового расцепителей обеспечивающих защиту от токов перегрузки и короткого замыкания и расцепляющего устройства с дугогасительной камерой Пластмассовый корпус аппаратов не поддерживает горение 4 2 Принцип действия Входной сигнал с измерительного трансформатора подается на электронный усилитель который управляет катушкой Магнитный сердечник этой катушки механически связан с расцепляющим устройством При протекании дифференциального тока со значением более 0 5 1Ап по проводникам внутри контура дифференциального трансформатора формируется сигнал на отключение расцепляющее устройство отключает цепь тем самым обесточивая электронный усилитель Когда в защищаемой линии возникает перегрузка ток перегрузки заставляет биметаллическую пластину теплового расцепителя изогнуться Она в свою очередь толкает рычаг воздействующий на механизм свободного расцепления Подвижный контакт отходит от неподвижного контакта осуществляя защиту линии от перегрузки При возникновении в защищаемой линии тока короткого замыкания сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг который воздействует на механизм свободного расцепления Подвижный контакт отходит от неподвижного защищая тем самым линию от воздействия токов короткого замыкания
