MAGYARhu

108

érdeklődjön a szállító vállalatánál.

Tanúsítvánnyal ellátott csomagolás a Metabo

vállalattól igényelhető.

• Csak akkor adjon fel akkuegységet, ha annak

háza sértetlen és abból nem lép ki folyadék.

Feladáshoz vegye ki az akkuegységet a gépből.

Biztosítsa az érintkezők rövidzárlat elleni

védelmét (pl. ragasztószalaggal).

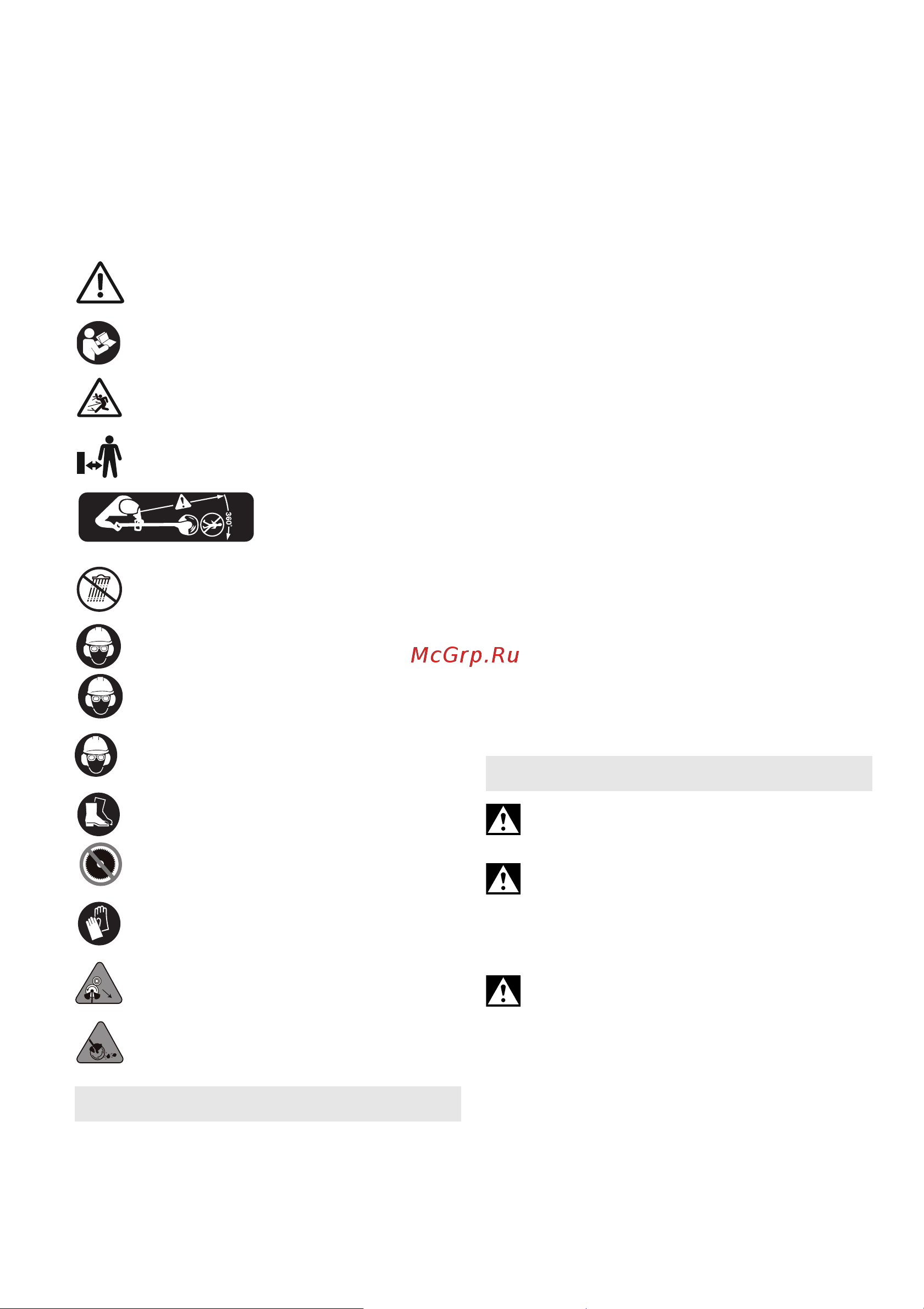

4.7 Szimbólumok

FIGYELMEZTETÉS – Általános

veszélyhelyzet!

Olvassa el a használati útmutatót.

Figyeljen arra, hogy az elrepülő idegen

testek miatt senki ne sérüljön meg. Másokat

tartson távol.

Tartsa a közelben tartózkodó személyeket

és háziállatokat biztonságos távolságban a

berendezéstől.

Másokat tartson távol. Más

személyektől és a

tárgyaktól tartson legalább

15 m távolságot.

Óvja a készüléket a nedvességtől. Ne tegye

ki eső hatásának.

Viseljen szemvédőt.

Viseljen hallásvédő felszerelést. Az erős

zajszint halláskárosodást okozhat.

Viseljen fejvédőt, ha leeső alkatrészek miatti

kockázat áll fenn.

Viseljen csúszásmentes lábvédőt.

Ne használjon fém fűrészlapokat.

Viseljen kesztyűt.

Óvakodjon a visszaütéstől.

Óvakodjon a kirepülő alkatrészektől.

Lásd a 2. és 3. oldalt.

1 rúd (ergonomikusan hajlított)

2markolat

3 felfüggesztési pont

4markolat

5kapcsolóreteszelés

6 kapcsoló (be- és kikapcsolás, fordulatszám

beállítás)

7 FSD 36-18 LTX BL 40: lépéshatároló (ne

használja markolatként)

8 A nyíl jelzi a vágószerszámok forgásirányát

9 szálvágó (FIGYELMEZTETÉS! Sérülésveszély

az éles vágóélek miatt)

10 védőburkolat

11 vágófej

12 akkuegység-kireteszelés

13 a kapacitáskijelző nyomógombja *

14 akkuegység(ek) *

15 kapacitás- és figyelmeztető kijelző *

16 zsinór (vágózsinór)

17 sapka (a zsinórfejé)

18 alaptest (a zsinórfejé)

19 lemezfül (védőburkolat)

20 csavar (a védőburkolat rögzítéséhez)

21 rúd (a hajtótengely reteszeléséhez)

22 furat (a hajtótengely reteszeléséhez)

23 hajtótengely

24 kés

25 alátét

26 rögzítősapka

27 szorítóanya

28 kombinált kulcs

29 zsinórfej

30 a markolat csavarjai

31 szárnyascsavar

32 markolatrúd

33 kábeltartó

34 vállheveder

35 karabinerkampó

* kiviteltől függően

VIGYÁZAT! Kapcsolja ki a gépet és vegye ki

az akkuegységet (14). A nem kívánt beindulás

súlyos sérüléseket okozhat. A gépnek le kell állnia.

VIGYÁZAT! Sérülésveszély a szálvágó (9) és

a kés (24) éles vágóélei miatt. Viseljen

védőkesztyűt.

6.1 A védőburkolat (10) felhelyezése (B

ábra)

VIGYÁZAT! Sérülésveszély a szálvágó (9)

éles vágóéle miatt. Viseljen védőkesztyűt.

1. Akassza be a védőburkolatot (10) a lemezfülbe

(19).

2. Csavarja be és erősen húzza meg a csavart

(20).

6.2 A zsinórfej (29) felhelyezése / levétele (C

ábra)

Felhelyezés

1. Reteszelje a hajtótengelyt (23):

- a szállított rudat (21) dugja be a furatba (22).

- Forgassa a hajtótengelyt (23) kézzel, míg a rúd

(21) bekattan és a hajtótengely nem forog

tovább.

5. Áttekintés

6. Üzembe helyezés
