SUOMIfi

70

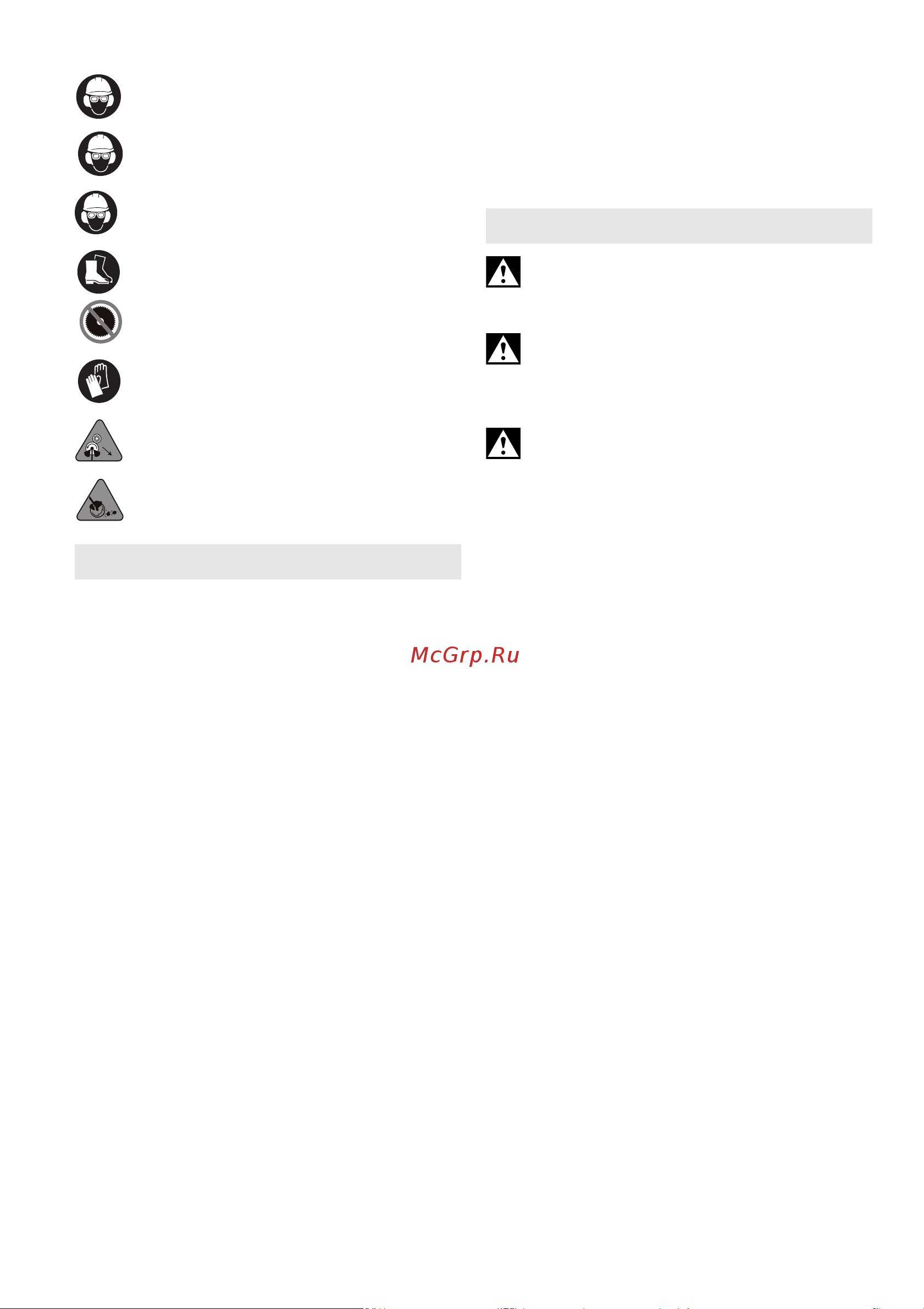

Käytä silmäsuojaimia

Käytä kuulonsuojaimia. Korkea melutaso voi

aiheuttaa kuulovaurioita.

Käytä päänsuojainta, jo on olemassa alas

putoavien osien vaara.

Käytä liukumattomia kenkiä.

Älä käytä metallisia sahanteriä.

Käytä käsineitä.

Varo takaiskua.

Varo ympäriinsä sinkoavia osia.

Katso sivut 2 ja 3.

1 Varsi (ergonomiseksi taivutettu)

2Kahva

3 Kiinnityspiste

4Kahva

5 Kytkentälukitsin

6 Kytkin (päälle-/poiskytkentä, kierrosnopeuden

säätö)

7 FSD 36-18 LTX BL 40: Askelrajoitin (ei saa

käyttää kahvana)

8 Nuoli osoittaa leikkuuterien pyörimissuunnan

9 Siimankatkaisin (VAROITUS! Tapaturmavaara

terävän terän vuoksi).

10 Suojus

11 Leikkuupää

12 Akun lukituksen avauspainike

13 Kapasiteettinäytön painike *

14 Akku/akut *

15 Kapasiteetti- ja signaalinäyttö *

16 Siima (leikkuusiima)

17 Suojus (siimakela)

18 Kotelo (siimakela)

19 Peltilevy (suojus)

20 Ruuvi (suojuksen kiinnittämiseen)

21 Tanko (käyttöakselin lukitsemiseen)

22 Porareikä (käyttöakselin lukitsemiseen)

23 Käyttöakseli

24 Terä

25 Aluslevy

26 Tukirengas

27 Kiristysmutteri

28 Yhdistelmäavain

29 Siimakela

30 Kahvan ruuvit

31 Siipiruuvi

32 Kahvan tanko

33 Johtopidike

34 Olkahihna

35 Karbiinihaka

*riippuu varusteista

VAROITUS! Sammuta kone ja poista akku

(14). Tahaton käynnistyminen voi aiheuttaa

vakavia tapaturmia. Koneen on oltava

pysähtyneenä.

VAROITUS! Siimankatkaisimen (9) terävä

leikkuureuna ja terä (24) aiheuttavat

tapaturmavaaran. Käytä suojakäsineitä.

6.1 Suojuksen (10) kiinnittäminen (kuva B)

VAROITUS! Siimankatkaisimen (9) terävä

leikkuureuna aiheuttaa tapaturmavaaran.

Käytä suojakäsineitä.

1. Ripusta suojus (10) peltilevyyn (19).

2. Kierrä ruuvit (20) ja kiristä voimakkaasti kiinni.

6.2 Siimakelan (29) kiinnittäminen /

irrottaminen (kuva C)

Kiinnittäminen

1. Käyttöakselin (23) lukitseminen:

- Työnnä mukana toimitettu tanko (21)

porareikään (22).

- Käännä käyttöakselia (23) käsin niin paljon, että

tanko (21) lukittuu eikä käyttöakselia voi enää

kiertää.

2. Kierrä päälle kuvan mukaisesti siimakela (29)

vastapäivään ja kiristä käsivaraisesti.

3. Käyttöakselin irrottaminen:

- Vedä tanko (21) ulos.

Irrottaminen

Toimi samalla tavoin kuin kiinnitettäessä, kierrä

kuitenkin siimakelaa myötäpäivään.

6.3 Leikkuusiiman (16) sijoittaminen

siimakelaan (29) (kuva A)

1. Pidä siimakelan kotelosta (18) kiinni. Kierrä

suojusta (17) myötäpäivään niin paljon, että

kolmikulmiomerkinnät ovat vastakkain (ja/tai

painonapin sivulla oleva jatkuva ura on

siimakelan suojuksen kolmion kanssa

kohdakkain).

2. Taivuta siimanpää suoraksi (jotta se menee

helpommin sisään).

Työnnä siimanpää (16) nuolella ja sanoilla ”LINE

IN” merkittyyn aukkoon. HUOMAUTUS: Katso

kuva A: Työnnä tarkkaan nuolen suuntaan

sisään (hieman viistoon)!

Tulos: Siimanpää tulee ulos vastapäisestä

aukosta.

3. Vedä siimaa lyhyemmästä päästä niin paljon

ulos, että molemmat päät ovat saman mittaiset.

4. Pidä siimakelan kotelosta (18) kiinni. Käännä

suojusta (17) myötäpäivään: Siima kelautuu

koteloon. Pysäytä, kun molemmilla puolilta

näkyy on vielä 13 cm (5.1“) siimaa.

5. Yleiskuva

6. Käyttöönotto
