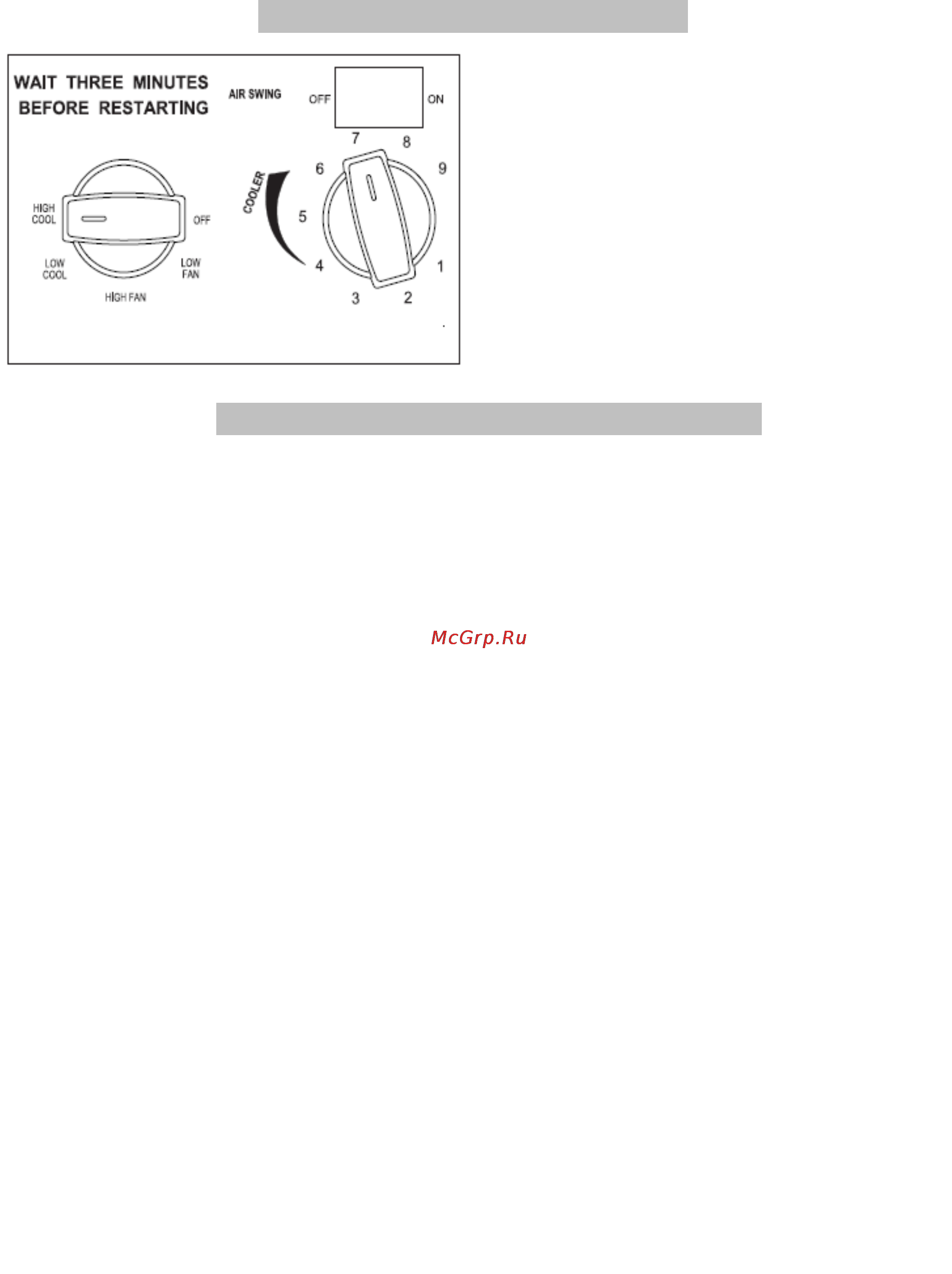

ПАНЕЛЬ
РУЧНОГО
УПРАВЛЕНИЯ
5
ИСПОЛЬЗОВАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ
Примечание: Расположение и функции контрольных панелей в разных моделях может отличаться. Пожалуйста,
ознакомьтесь со следующей информацией и примите ее во внимание.
УПРАВЛЕНИЕ ФУНКЦИОНАЛЬНЫМИ ВКЛЮЧАТЕЛЯМИ
Эти включатели используются для контроля скоростью вращения мотора вентилятора или режимом работы
кондиционера.
• Когда включатель находится в положении “FAN”, кондиционер работает в режиме вентиляции, но при этом
компрессор отключен.
• Когда включатель находится в положении “LOW FAN”, вентилятор кондиционера работает в режиме
минимальной подачи воздуха.
• Когда включатель
находится в положении “MED FAN”, вентилятор кондиционера работает в режиме сильной
подачи воздуха.
• Эта функция присутствует не во всех моделях. В кондиционерах без этой опции, при ее включение она не
работает.
• Когда включатель находится в положении “HIGH FAN”, вентилятор кондиционера работает в режиме самой
сильной подачи воздуха.
• Когда включатель
находится в положении “LOW·COOL”, кондиционер работает в режиме минимального
охлаждения со слабым потоком воздуха.
• Когда включатель находится в положении “ MED·COOL”, кондиционер работает в режиме среднего
охлаждения с сильным потоком воздуха.
• Эта функция присутствует не во всех моделях. В кондиционерах без этой опции, при ее включение она не
работает.
•
Когда включатель находится в положении “HIGH·COOL”, кондиционер работает в режиме максимального
охлаждения с самым сильным потоком воздуха.
• Когда включатель находится в положении “OFF”, кондиционер не работает.
Примечание: меняя положение включателя, переключайте как
можно медленнее. Время нужное для переключения
на новый режим составляет не менее чем 3 мин., то есть пытайтесь избегать перегрузки системы кондиционера и
переключайте не очень быстро.
ИСПОЛЬЗОВАНИЕ ТЕМПЕРАТУРНОГО ПЕРЕКЛЮЧАТЕЛЯ
Температура может регулироваться в диапазоне делений от 1 до 9. Поверните переключатель на необходимую Вам
температуру.
РЕГУЛИРОВКА ОБМЕНА ВОЗДУХА
Переключатель обмена воздуха, как правило, находится в левом закрытом положении. При перемещении его в правое
положение, кондиционер производит подмешивание свежего воздуха с улицы. Если переключатель находится в правом
положении долгое время, это влияет на эффективность процесса охлаждения.
РЕГУЛИРОВКА НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА
Регулировка Вверх/Вниз
Выставьте, вручную, горизонтальные воздушные заслонки в необходимое Вам положение.
Регулировка Влево/Вправо
Когда переключатель воздушных заслонок находится в положении “ON”, вертикальные заслонки будут двигаться
вперед и назад. Когда заслонки будут в необходимом Вам положении, переключите включатель в положение “OFF”,
движение заслонок прекратится, и поток воздуха будет зафиксирован в нужном Вам направлении.
