ГАРАНТИЙНЫЙ ТАЛОН
ДИНАМОМЕТРИЧЕСКИЕ КЛЮЧИ
Артикул и наименование изделия__________________
Дата реализации____________________
Наименование торговой организации___________________________________
М.П.
Комплектация проверена, гарантийные условия понятны
Покупатель:_____________________________________
Продавец:_______________________________________
Поставщик: JONNESWAY ENTERPRISE CO., LTD
6F-9, No. 51, Sec. 2, Keelung Rd., Taipei, Taiwan
«Джонесвей Интерпрайс Ко., Лтд»
6Ф-9 №51 Сек 2 Кейлунг Рд Тайпей П.О. Бокс 48-582 Тайвань
Импортер: ООО «ПРОФТУЛС»
125438, Москва, ул. Автомоторная, д.8, этаж 2, комн. 12
тел: +7(499)705-92-89
ПАСПОРТ
ДИНАМОМЕТРИЧЕСКИЕ КЛЮЧИ
падений, категорически запрещается применение дополнительных, не предусмотренных
производителем, приспособлений;
5.8 Не рекомендуется применять силовое воздействие при помощи собственного веса;
5.9 Избегайте также резких движений во время производства работ с применением динамо-
метрического ключа;
5.10 Не используйте инструмент вне рабочего диапазона;
5.11 Гарантийное обслуживание и ремонт изделия производится только в сертифицированных
сервисных центрах;
5.12 Рекомендуется проводить тарировку динамометрических ключей с периодичностью 1 раз
в 5000 рабочих циклов;
5.13 Хранить инструмент необходимо очищенным от загрязнений, с полностью ослабленным
упругим элементом прибора, в сухом помещении, вдали от источников влаги и высоких
температур;
5.14 При длительном хранении необходимо провести консервацию подвижных частей инструмента,
смазав тонким слоем машинного масла.
7.
Гарантийные обязательства
Динамометрические ключи JONNESWAY
®
относятся к категории высокоточного измерительного
инструмента, имеющего в своей конструкции кинематическую схему. На такие изделия
распространяется понятие «ограниченной гарантии», в связи с сокращенным сроком
эксплуатации, связанным с повышенным износом при использовании и определен в 12
месяцев с начала применения в условиях эксплуатации средней интенсивности. Компания
обязуется бесплатно заменить или отремонтировать любой неисправный инструмент,
имеющий заводской дефект, в соответствии с настоящими условиями. Обслуживание по
гарантийным условиям продукции, имеющей повреждения, вызванные использованием
изделий не по назначению, а также неправильной или небрежной эксплуатацией или
нарушением правил хранения. Претензии по данной гарантии также не принимаются к
рассмотрению в случаях наличия признаков проведения ремонтных работ изделий,
осуществлявшихся неуполномоченными на это лицами, изменения конструкции, или
самостоятельной установки неоригинальных компонентов и деталей изделий. Ремонт или
обмен некачественной продукции проводятся в оговоренные сроки, не противоречащие
содержанию Закона РФ «О Защите прав потребителей» уполномоченными представителями
компании. При невозможности замены или ремонта, компания оставляет за собой право
возместить стоимость продукции, подпадающей под действие настоящих условий, но строго
при наличии документа, подтверждающего её приобретение.
6.
Транспортировка и хранение
Транспортировка может осуществляться всеми видами закрытого транспорта в соответствии
с правилами перевозок, действующими для каждого вида транспорта.
Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом
не должна подвергаться резким ударам и воздействию атмосферных осадков. Размещение
и крепление транспортной тары с упакованным аппаратом в транспортных средствах должны
обеспечивать устойчивое положение и отсутствие возможности ее перемещения во время
движения. Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного
хранения инструмента необходимо провести его консервацию: смазать тонким слоем масла
корпус, упаковать в штатную коробку.
Хранение необходимо осуществлять при температуре окружающей среды от 0 до +40 °С
и относительной влажности воздуха не более 80 % в месте, недоступном для детей.
Срок хранения не ограничен.
1. Общие сведения и назначение
Динамометрические ключи JONNESWAY
®
предназначены для проведения слесарно-монтажных
работ с крепежом любого присоединительного профиля с различным крутящим моментом.
Применяются при обслуживании резьбовых крепежных элементов с правым вращением.
4.
Инструкция по эксплуатации
Принцип действия ключей динамометрических предельных, регулируемых, тактильно-
акустического типа заключается в том, что под действием приложенной к рукоятке ключа
силы при достижении заранее установленного значения крутящего момента силы ключ
издает четко слышимый щелчок, что указывает на достижение установленного значения
крутящего момента.
При малых значениях, установленного крутящего момента, в следствие слабой нагрузки упругого
элемента, динамометрические ключи имеют не столь выраженный акустический эффект и
работать с ними надо крайне внимательно, ориентируясь, в большей степени, на тактильные
ощущения и визуальный контроль.

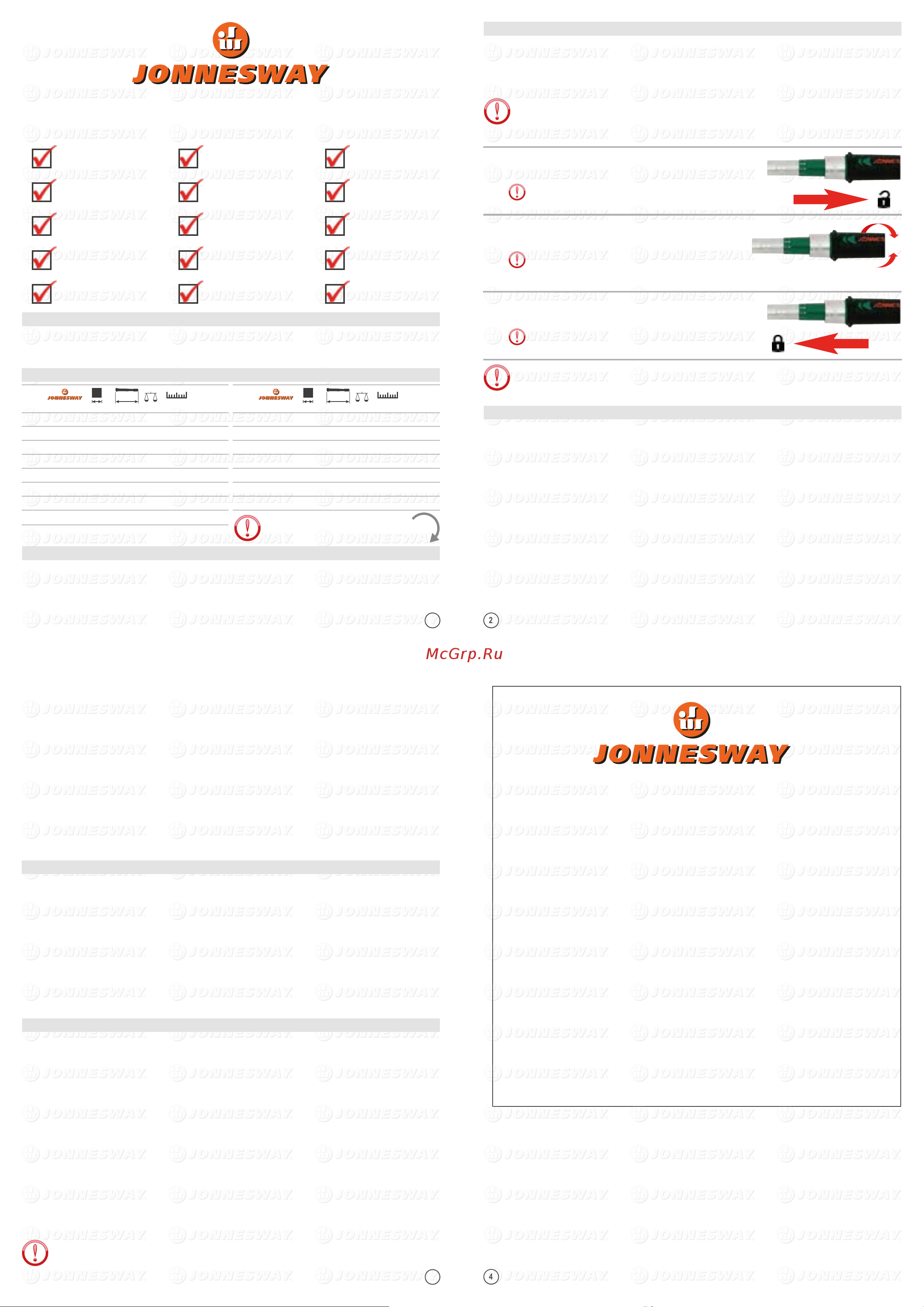

4.1 Разблокировать регулировочный механизм,
нажав на фиксатор блокировки, как показано
на рисунке.
4.2 Используя рукоять регулировочного механизма,
основную и вспомогательную (нониусную) шкалы
выставить необходимый крутящий момент.
Шкала на корпусе изделия отображает базовые значения
крутящего момента. Для более точной регулировки момента
исользуйте шкалу нониуса на регулировочной рукоятке.
Относительная погрешность прибора составляет ±4%.
4.3 Заблокировать регулировочный механизм,
нажав на фиксатор блокировки в направлении,
показанном на рисунке.
При работе с фиксатором блокировочного механизма
не прилагайте чрезмерных усилий и не используйте
дополнительные инструменты.
При работе с фиксатором блокировочного механизма
не прилагайте чрезмерных усилий и не используйте
дополнительные инструменты.
Ключи серии JONNESWAY
®
в процессе затяжки срабатывает автоматически с тактильно-акустическим
сигналом, по достижении установленного значения крутящего момента. Запрещается продолжать
затягивать соединение после достижения момента срабатывания механизма.
5.
Рекомендации по эксплуатации, хранению и ТБ
Динамометрические ключи JONNESWAY
®
являются точным измерительным инструментом и
требуют аккуратного обращения.
5.1 Чтобы избежать опасности соскальзывания инструмента, устанавливайте ключи на
крепеж всегда только под прямым углом (90°);
5.2 Направление приложения усилия на ключ должно распологаться под прямым углом к
его оси (допустимое отклонение: ±15°);
5.3 Запрещается продолжать затягивать соединение после достижения момента сраба-
тывания механизма;
5.4 Данный ключ изготовлен только для затяжки резьбового (болтового) соединения. Момент,
прилагаемый во время ослабления предварительно затянутого соединения может привести
к повреждению ключа;
5.5 Не превышайте допущенный диапазон крутящего момента. Превышение допущен-
ного усилия может привести к поломке;
5.6 Регулярное использование динамометрического ключа в качестве обычного привода
для работ, не требующих специальных условий, недопустимо и может привести к нарушению
настройки и, как следствие, утрате основных функций;
5.7 Настоятельно рекомендуется избегать загрязнений частей инструмента, не допускать
3. Комплектация
3.1 Динамометрический ключ ............................................................................1 шт.
3.2 Краткая инструкция на русском языке/гарантийный талон........................1 шт.
3.3 Поверочный сертификат завода-изготовителя...........................................1 шт.
3.4 Пластиковый кейс .........................................................................................1 шт.
Ремонт и гарантийное обслуживание изделия производится только в сертифицированных
сервисных центрах JONNESWAY
®
.
03.2022
T27010N Ключ
динамометрический
1/4"DR, 2-10 Нм
T27020N Ключ
динамометрический
1/4"DR, 4-20 Нм
T27021N Ключ
динамометрический
3/8"DR, 4-20 Нм
T27030N Ключ
динамометрический
1/4"DR, 4.5-30 Нм
T27031N Ключ
динамометрический
3/8"DR, 4.5-30 Нм
T27060N Ключ
динамометрический
3/8"DR, 10-60 Нм
T27100N Ключ
динамометрический
3/8"DR, 20-100 Нм
T27101N Ключ
динамометрический
1/2"DR, 20-100 Нм
T27200N Ключ
динамометрический
1/2"DR, 40-200 Нм
T27340N Ключ
динамометрический
1/2"DR, 60-340 Нм
T27600N Ключ
динамометрический
3/4"DR, 100-600 Нм
T27800N Ключ
динамометрический
3/4"DR, 150-800 Нм
T27801N Ключ
динамометрический
1"DR, 150-800 Нм
T271000N Ключ
динамометрический
3/4"DR, 200-1000 Нм
T271001N Ключ
динамометрический
1"DR, 200-1000 Нм
2. Спецификация
49786
Код
№
49787
49790
49788
49791
49792
T27010N
T27020N
T27021N
T27030N
T27031N
Т27060N
1/4’’DR
1/4’’DR
3/8’’DR
1/4’’DR
3/8’’DR
3/8’’DR
340
370
370
370
370
370
0.51
0.565
0.57
0.545
0.555
0.59
2 - 10
4 - 20
4 - 20
4.5 - 30
4.5 - 30
10 - 60
49793
T27100N
3/8’’DR 462 1.085
20 - 100
49772
T27101N
1/2’’DR 462 1.09
20 - 100
кг.
ммдюйм Нм
Диапазон
Нм
0.1
0.1
0.1
0.15
0.15
0.5
0.5
0.5
49766
Код
№
49773
49774
49767
49789
49764
T27200N
T27340N
T27600N
T27800N
T27801N
T271000N
1/2’’DR
1/2’’DR
3/4’’DR
3/4’’DR
1’’DR
3/4’’DR
530
584
967
1098
1098
1098
1.405
1.555
4.385
4.90
5.28
4.90
40 - 200
60 - 340
100 - 600
150 - 800
150 - 800
200-1000
49765
T271001N
1’’DR 1098 5.39
200-1000
кг.
ммдюйм Нм
Диапазон
Нм
1.0
2.0
5.0
5.0
5.0
5.0
5.0
±4%
правое
Направление измерения - правое;
Погрешность измерений - ±4%.
