Динамометрический ключ щелчкового типа

ДИНАМОМЕТРИЧЕСКИЕ КЛЮЧИ «AVSteel» предназначены для затягивания резьбовых

соединения с точно указанным моментом. Могут использоваться с крепежом любого

присоединительного профиля с различным крутящим моментом. Диапазон регулировок момента

динамометрических ключей «AVSteel» составляет от 1 до 1500 Нм

Инструкция по эксплуатации.

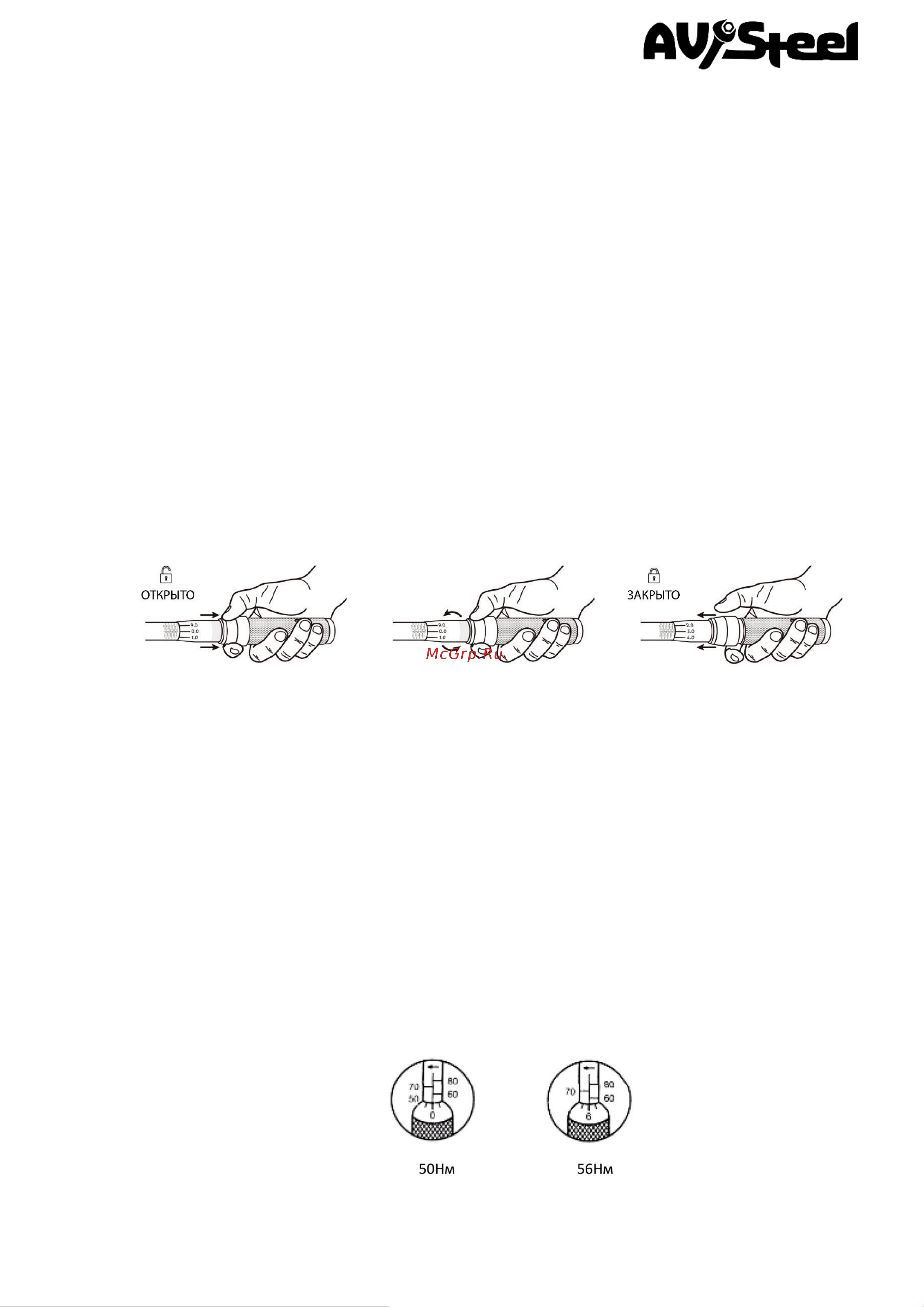

1. Держа динамометрический ключ вверх рабочей шкалой и стрелкой направления работы,

разблокируйте рукоятку путем сдвигания скользящей муфты, расположенной в верхней

части рукоятки, вниз. (Рис. 1)

2. Не отпуская муфту, задайте величину требуемого крутящего момента, поворотом рукоятки,

чтобы считывать величину на основной шкале, расположенной на теле ключа и на

дополнительной шкале, нанесенной на рукоятке. (Рис. 2)

Например, выставление усилия 56Нм:

А. Проверните рукоятку до тех пор, пока нулевая градуировка на шкале рукоятки не будет

выровнена по вертикальной риске на шкале корпуса и отметкой с градуировкой 50Нм.

В. Доверните рукоятку по часовой стрелке до тех пор, пока градуировка на 6Нм на шкале

рукоятки не совместится линией с вертикальной линией на корпусе.

С. Отпустите скользящую муфту (Рис. 3), механизм установки зафиксирован, и теперь

динамометрический ключ установлен на 56Нм и готов к использованию. Смотрите рисунки

4 и 5

3. Установите необходимую торцевую головку или другой аксессуар на привод

динамометрического ключа, и наденьте на гайку или болт, и потяните рукоятку до тех пор,

пока вы не почувствуете и/или не услышите щелчок. Прекратите прилагать усилие на

рукоятку и ключ автоматически сбросится для следующего применения.
