ПАСПОРТ

Настоящий паспорт предназначен для ознакомления с конструкцией, изучения правил

эксплуатации и обеспечения правильного использования потребителем ключей динамометри-

ческих предельных TECNOGI 900 (далее – ключи).

1 Назначение

Ключи TECNOGI 900 предназначены для измерений крутящего момента силы при за-

тяжке с нормированной погрешностью резьбовых соединений с правой и левой резьбой

(ключи без индекса «F» в обозначении предназначены для затяжки только правой резьбы).

2 Описание. Технические характеристики

Принцип действия ключа заключается в том, что под действием приложенной к рукоят-

ке ключа силы, при достижении заранее установленного значения крутящего момента силы,

срабатывает предельный механизм ключа, при этом раздаётся четко слышимый щелчок.

Ключ (см. Рисунок 1) состоит из корпуса 1 с размещенным в нём рычажным механиз-

мом 2 и рабочей пружиной 3, рукоятки 4, шкалы 5 с указателем 6 и фиксирующим винтом 7,

и головки 8. Головка ключей может быть выполнена с трещоточным механизмом или с пря-

моугольным гнездом для использования вставок различной конструкции (для ключей с ин-

дексом «F»). Требуемое значение крутящего момента силы на ключе устанавливают за счёт

изменения соотношения действующих длин рычагов в рычажном механизме ключа, вследст-

вие этого не требуется установки ключа на минимальное значение крутящего момента силы

после окончания его использования.

8 1 2 6 5 7 3 4

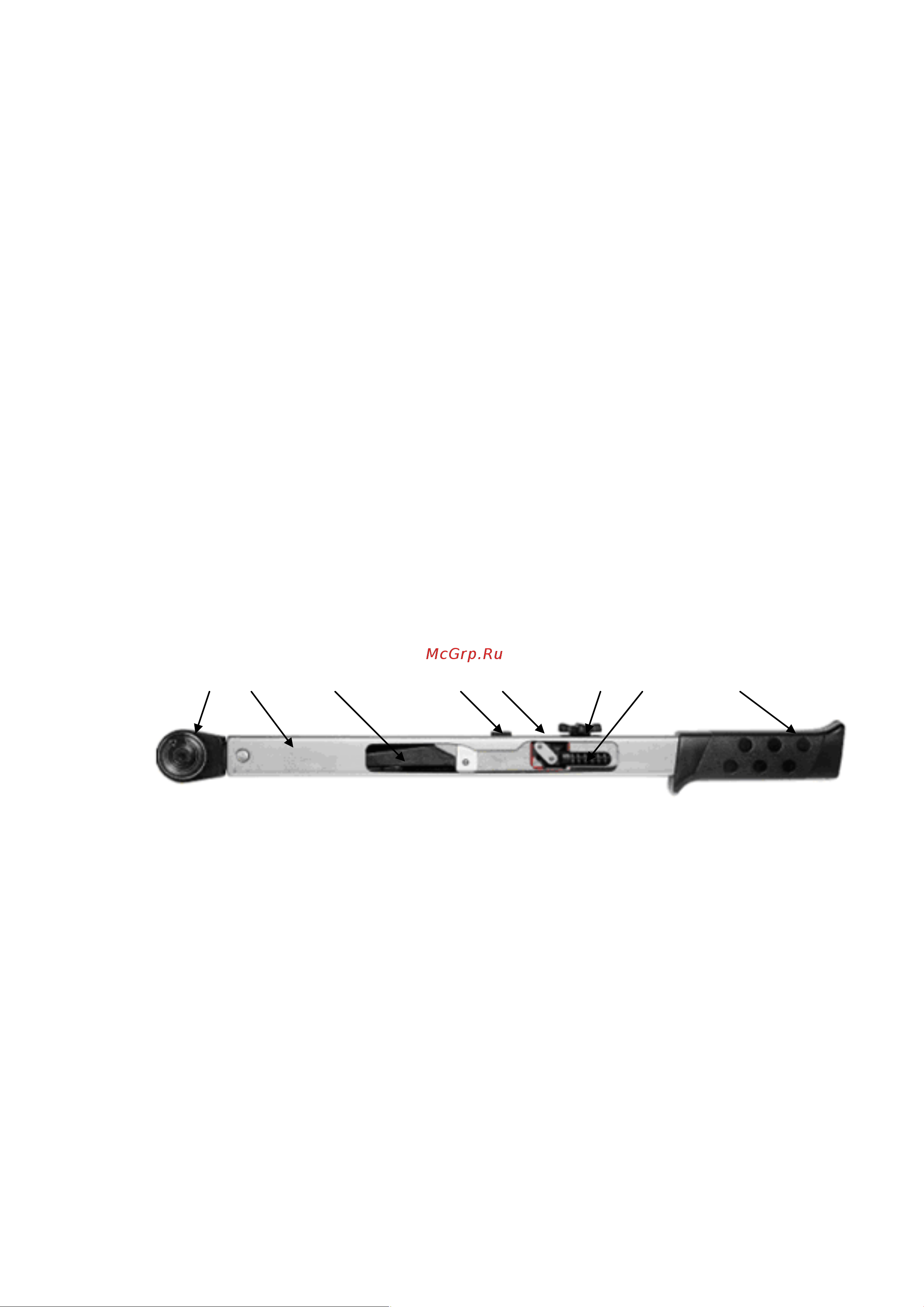

Рисунок 1 – Конструкция ключа

Основные технические и метрологические характеристики ключей приведены в

таблице 1.
