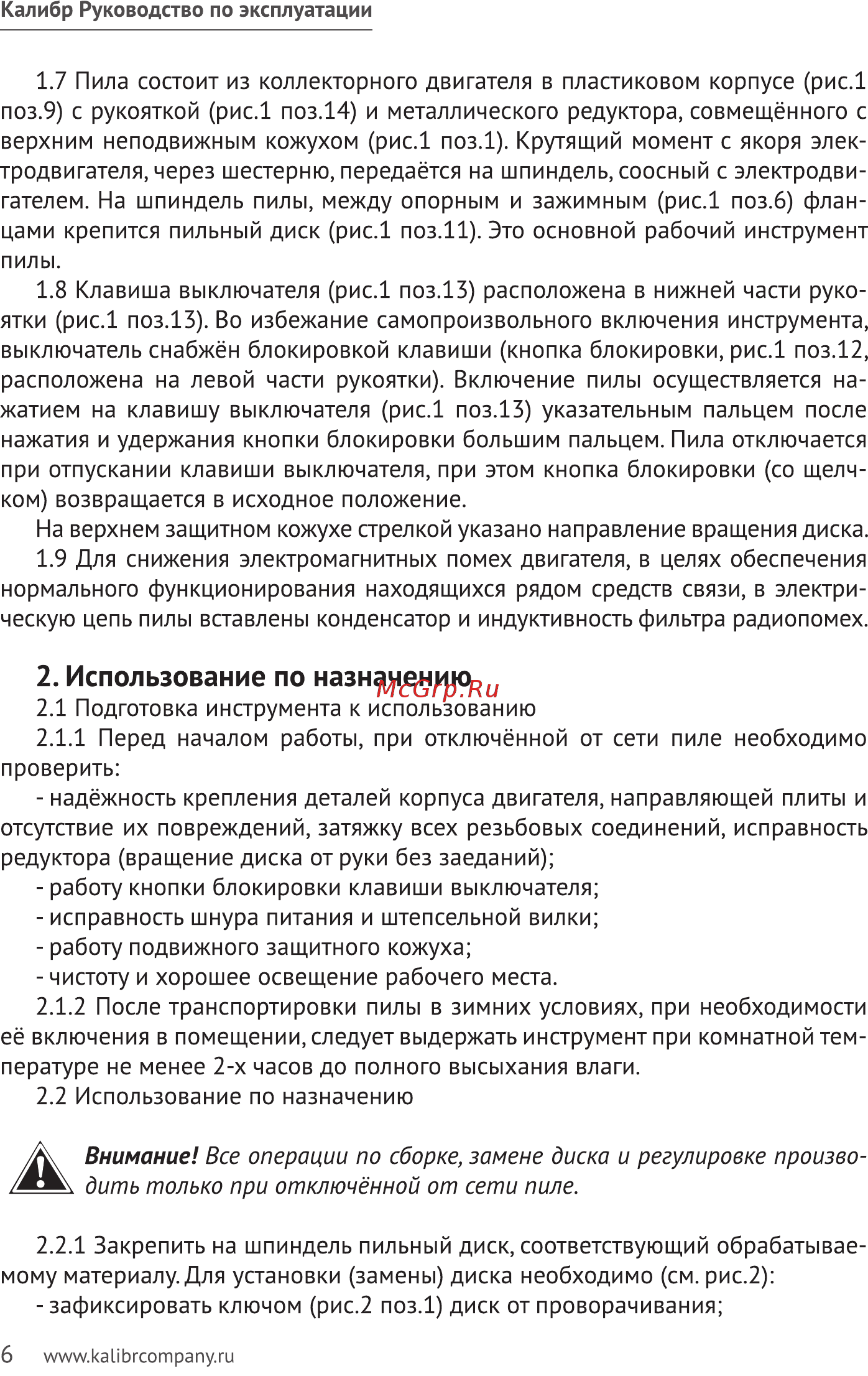

Калибр Руководство по эксплуатации 1 7 Пила состоит из коллекторного двигателя в пластиковом корпусе рис 1 поз 9 с рукояткой рис 1 поз 14 и металлического редуктора совмещённого с верхним неподвижным кожухом рис 1 поз 1 Крутящий момент с якоря элек тродвигателя через шестерню передаётся на шпиндель соосный с электродви гателем На шпиндель пилы между опорным и зажимным рис 1 поз 6 флан цами крепится пильный диск рис 1 поз 11 Это основной рабочий инструмент пилы 1 8 Клавиша выключателя рис 1 поз 13 расположена в нижней части руко ятки рис 1 поз 13 Во избежание самопроизвольного включения инструмента выключатель снабжён блокировкой клавиши кнопка блокировки рис 1 поз 12 расположена на левой части рукоятки Включение пилы осуществляется на жатием на клавишу выключателя рис 1 поз 13 указательным пальцем после нажатия и удержания кнопки блокировки большим пальцем Пила отключается при отпускании клавиши выключателя при этом кнопка блокировки со щелч ком возвращается в исходное положение На верхнем защитном кожухе стрелкой указано направление вращения диска 1 9 Для снижения электромагнитных помех двигателя в целях обеспечения нормального функционирования находящихся рядом средств связи в электри ческую цепь пилы вставлены конденсатор и индуктивность фильтра радиопомех 2 Использование по назначению 2 1 Подготовка инструмента к использованию 2 1 1 Перед началом работы при отключённой от сети пиле необходимо проверить надёжность крепления деталей корпуса двигателя направляющей плиты и отсутствие их повреждений затяжку всех резьбовых соединений исправность редуктора вращение диска от руки без заеданий работу кнопки блокировки клавиши выключателя исправность шнура питания и штепсельной вилки работу подвижного защитного кожуха чистоту и хорошее освещение рабочего места 2 1 2 После транспортировки пилы в зимних условиях при необходимости её включения в помещении следует выдержать инструмент при комнатной тем пературе не менее 2 х часов до полного высыхания влаги 2 2 Использование по назначению Внимание Все операции по сборке замене диска и регулировке произво дя дить только при отключённой от сети пиле 2 2 1 Закрепить на шпиндель пильный диск соответствующий обрабатывае мому материалу Для установки замены диска необходимо см рис 2 зафиксировать ключом рис 2 поз 1 диск от проворачивания 6 www kalibrcompany ru
