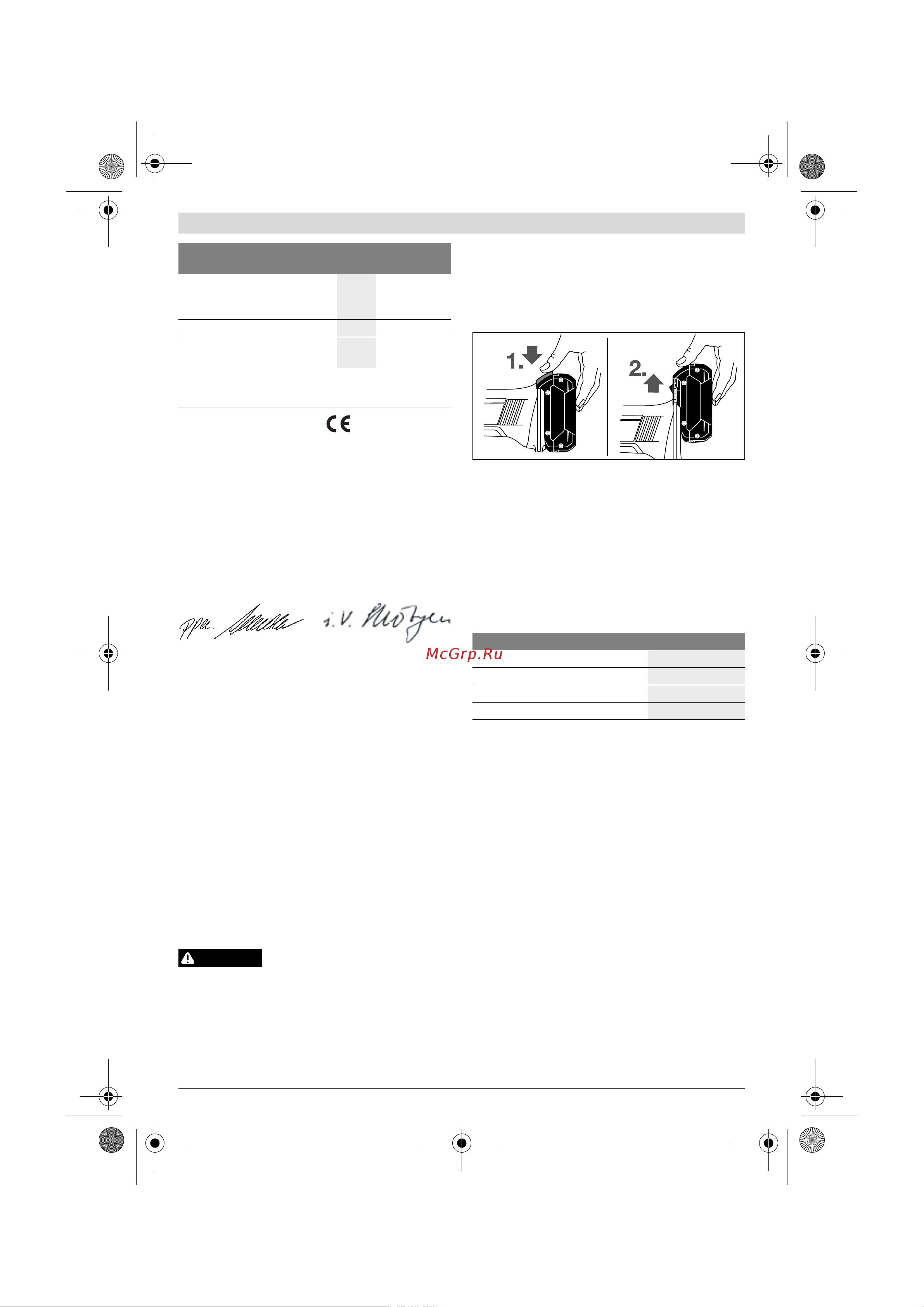

8 | Deutsch

3 609 929 C07 | (19.5.11) Bosch Power Tools

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien

2004/108/EG, 2006/42/EG.

Technische Unterlagen bei:

Robert Bosch GmbH, Postfach 10 01 56,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

04.04.2011

Montage

Akku laden

f Benutzen Sie nur die auf der Zubehörseite aufgeführ-

ten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ih-

rem Elektrowerkzeug verwendeten Li-Ionen-Akku abge-

stimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle

Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-

ten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne

die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-

vorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection

(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku

wird das Elektrowerkzeug durch eine Schutzschaltung abge-

schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

Drücken Sie nach dem automatischen

Abschalten des Elektrowerkzeuges

nicht weiter auf den Ein-/Ausschalter. Der Akku kann be-

schädigt werden.

Der Akku ist mit einer NTC-Temperaturüberwachung ausge-

stattet, welche ein Aufladen nur im Temperaturbereich zwi-

schen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-

Lebensdauer erreicht.

Beachten Sie die Hinweise zur Entsorgung.

Akku entnehmen

Der Akku 7 verfügt über zwei Verriegelungsstufen, die verhin-

dern sollen, dass der Akku beim unbeabsichtigten Drücken

der Akku-Entriegelungstaste 6 herausfällt. Solange der Akku

im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in

Position gehalten.

Zur Entnahme des Akkus 7 drücken Sie die Entriegelungstas-

te 6 und ziehen den Akku nach oben aus dem Elektrowerk-

zeug. Wenden Sie dabei keine Gewalt an.

Akku-Ladezustandsanzeige (nur für 3,0 Ah-Akku)

(siehe Bild A)

Die drei grünen LEDs der Akku-Ladezustandsanzeige 10 zei-

gen den Ladezustand des Akkus 7 an. Aus Sicherheitsgrün-

den ist die Abfrage des Ladezustands nur bei Stillstand des

Elektrowerkzeuges möglich.

Drücken Sie die Taste 9, um den Ladezustand anzuzeigen.

Dies ist auch bei abgenommenem Akku 7 möglich.

Leuchtet nach dem Drücken der Taste 9 keine LED, ist der Ak-

ku defekt und muss ausgetauscht werden.

Schleifwerkzeuge montieren (siehe Bild B)

f Nehmen Sie den Akku vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-

wie bei dessen Transport und Aufbewahrung aus dem

Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

f Verwenden Sie nur gut passende und unbeschädigte

Gabelschlüssel (siehe „Technische Daten“).

– Reinigen Sie die Schleifspindel 3 und alle zu montierenden

Teile.

– Halten Sie die Schleifspindel 3 mit dem Gabelschlüssel 11

an der Schlüsselfläche fest.

Lösen Sie die Spannmutter 2 mit dem Gabelschlüssel 12

an der Schlüsselfläche durch Drehen gegen den Uhrzeiger-

sinn.

– Stecken Sie den Spannschaft des Schleifkörpers bis zum

Anschlag in die Spannzange 1.

– Halten Sie die Schleifspindel 3 mit dem Gabelschlüssel 11

fest und spannen Sie das Einsatzwerkzeug mit dem Gabel-

schlüssel 12 an der Schlüsselfläche durch Drehen im Uhr-

zeigersinn fest.

Schlüsselfläche an der

– Spannmutter

– Schleifspindel

max. Schleifkörperdurchmesser mm 50

Gewicht entsprechend EPTA-Pro-

cedure 01/2003

kg 1,8

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Geradschleifer GGS 18 V-LI

Professional

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektro-

werkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge

können variieren.

ACHTUNG

LED Kapazität

Dauerlicht 3 x Grün

≥ 2/3

Dauerlicht 2 x Grün

≥ 1/3

Dauerlicht 1 x Grün

<1/3

Blinklicht 1 x Grün

Reserve

OBJ_BUCH-1461-001.book Page 8 Thursday, May 19, 2011 4:57 PM
