Руководство по эксплуатации и техническому обслуживанию дизельного двигателя серии H

2 Сведения про двигатель

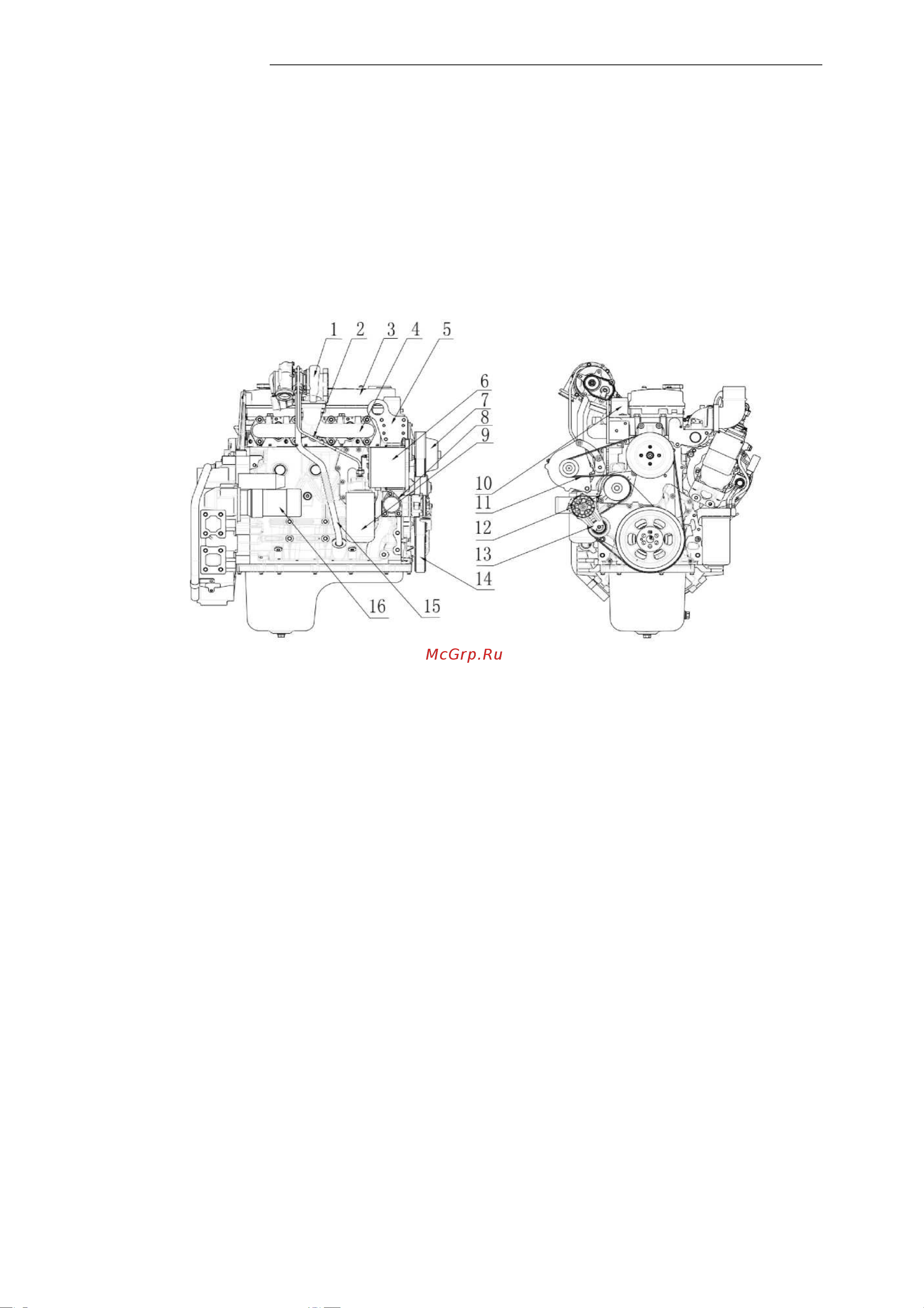

2.1 Схематические диаграммы двигателя

2.1.1 Дизельный двигатель SC4H (4л)

1 Турбокомпрессор

2 Масловпускной трубопровод

для турбокомпрессора

3 Крышка клапана

4 Выхлопной коллектор

5 Передняя подъемная пластина

двигателя

6 Генератор переменного тока

7 Шкив вентилятора

8 Впускной трубопровод

охлаждающей жидкости двигателя

9 Масляный фильтр

10 Выпускной трубопровод

охлаждающей жидкости двигателя

11 Ремень вентилятора

12 Водяной насос

13 Натяжитель ремня

14 Шкив коленвала

15 Возвратный маслопровод для

турбокомпрессора

16 Пусковой мотор

Вид стороны выхлопа

Вид передней стороны
