9
9.3.1. Ослабьте фиксацию положения суппорта (32) поворотом ручки фиксации (38) против часовой стрелки. Для
удобства в работе ручка фиксации (38) при оттягивании работает по принципу накидного ключа (можно
переустановить в удобное положение). Вращая маховик поперечного перемещения (25), проверьте усилие,
плавность и отсутствие люфта при перемещении суппорта (32).
9.3.2. Для регулировки перемещения суппорта (32) ослабьте фиксацию контргаек регулировочных
винтов (39),
измените положение клина (40) регулировочными винтами (39), зафиксируйте положение контргайками винтов (39).
9.3.3. Регулировка перемещения стола (31) и бабки (17) производится аналогичным способом.

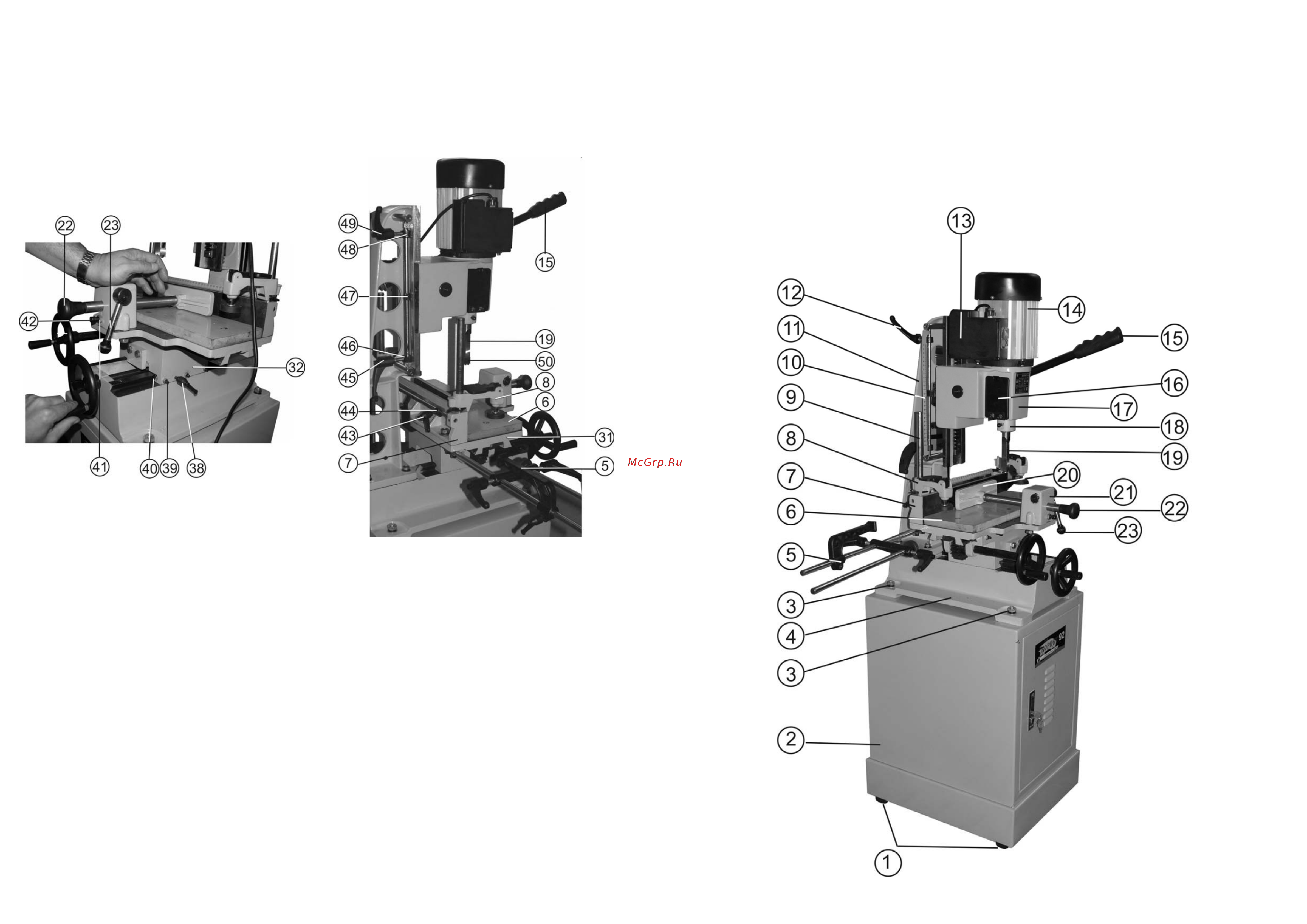

Рис.5
Рис. 6
10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
10.1. Подготовка к работе (Рис.2, 3, 6)
10.1.1. Перед выполнением подготовительных работ на предстоящую операцию убедитесь в исправности узлов и
деталей машины.
10.1.2. Перед выполнением сквозных пазов ослабьте фиксацию ограничителя (46) ручкой (45), к рычагу (15)
приложите усилие вниз – опустите долото (19), не доводя до поверхности вставки стола (6) примерно на 0,5см,
зафиксируйте положение ограничителем
(46). Для того, чтобы на выходе долота (19) из заготовки не было сколов,
под заготовку установите тонкую (1,5 см) рейку, соразмерную предполагаемому пазу.
10.1.3. Перед выполнением несквозных пазов зафиксируйте ограничитель (46) в расчётном положении по указателю
(47) или по образцу.
10.1.4. Верхний ограничитель (48) установите так, чтобы долото (19) при выполнении переустановки заготовки не
мешало.
10.1.5. Ручка (15) с
передаточным механизмом машины соединена муфтой (28). Перемещая в противоположную
сторону от машины ручку (15) , установите ее в удобное положение для выполнения операций.
10.1.6. Прижимной планкой (20) надёжно прижмите заготовку к упору (7) и, используя струбцины (8), надёжно
закрепите заготовку на рабочем столе (31). При изготовлении пазов в нескольких одинаковых заготовках настройте
устройство ограничителей (5) по образцу. При использовании
длинных заготовок применяйте роликовые опоры (см.
раздел 12).
При выполнении подготовительных и сервисных работ, во избежание пореза рук, режущая часть долота
(19) должна быть закрыта защитным колпачком (50).
10.2. Выполнение основных операций (Рис.2,3)
10.2.1. К работе с машиной допускаются подготовленные и имеющие опыт работы с деревообрабатывающими
машинами рабочие. Приступая к выполнению операции с машиной
, необходимо изучить руководство по
эксплуатации, устройство машины, назначение каждого органа управления машиной.
10.2.2. Перед выполнением намеченной операции изучите методы и режимы предполагаемой обработки, получите
информацию в соответствующих учебных пособиях или у квалифицированного специалиста.
6
7. УСТРОЙСТВО МАШИНЫ
7.1. Машина состоит из следующих сборочных единиц и деталей (Рис.2, 3)
1. Опора резиновая 10. Шкала
2. Основание
11. Стойка (машины)
18. Гнездо установочное (для установки
и крепления долота)
3. Болты крепления 12. Ручка фиксирующая 19. Долото
4. Станина 13. Магнитный пускатель 20. Прижимная планка
5. Устройство ограничителей 14. Электродвигатель 21. Корпус прижимного устройства
6. Вставка стола 15. Рычаг 22. Ручка прижимного устройства
7. Упор (рабочего стола) 23. Ручка фиксации
8. Струбцина
16. Крышка (окна для установки и
закрепления сверла)
9. Стойка (
струбцины) 17. Бабка (подвижная)
Рис.2
