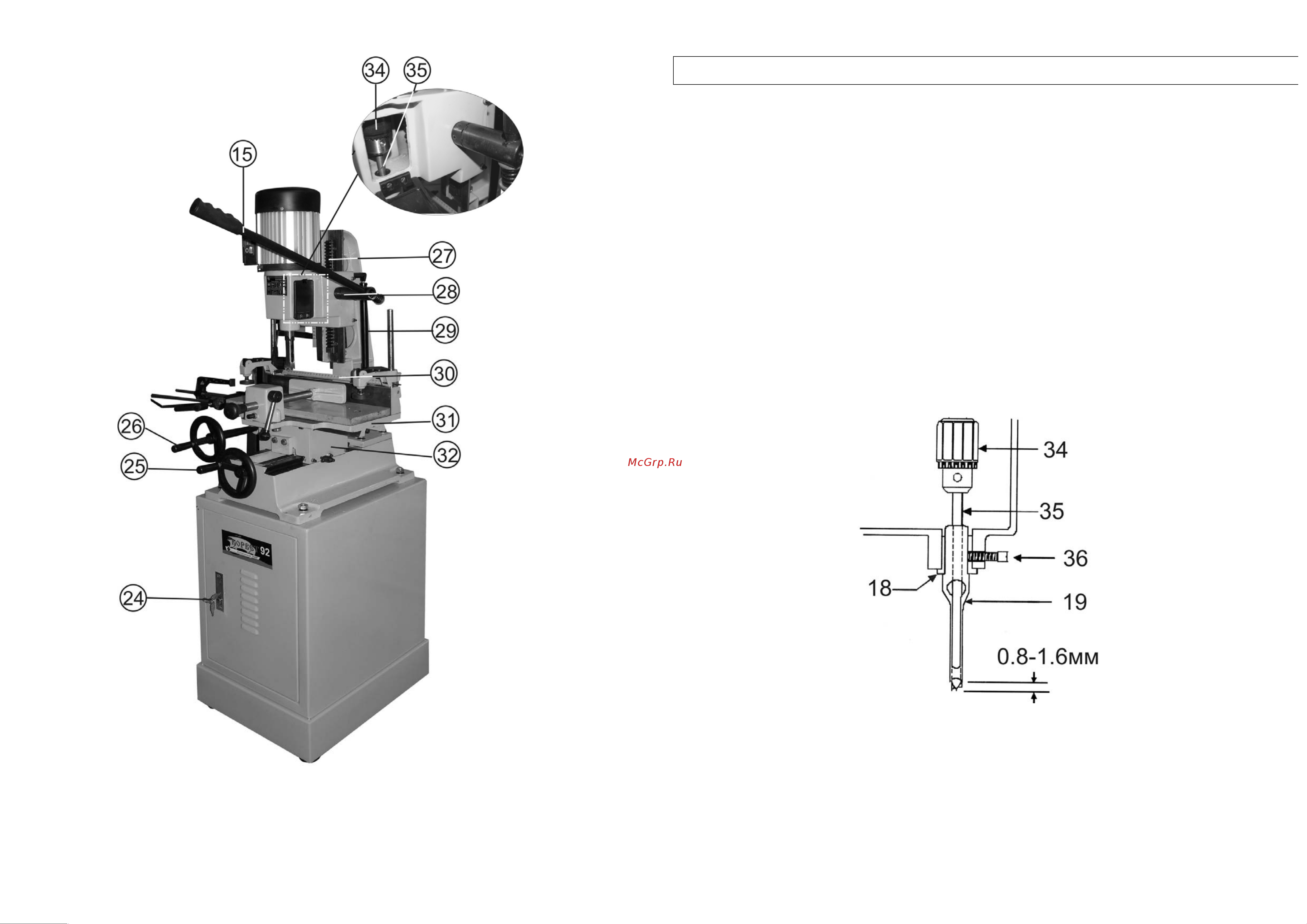

Рис.3

24. Замок (с ключом) 30. Шкала

25. Маховик (поперечного перемещения суппорта) 31. Рабочий стол

26. Маховик (продольного перемещения рабочего стола) 32. Суппорт

27. Кремальерная рейка 33. Дверца

28. Муфта 34. Патрон сверлильный

29. Амортизатор 35. Сверло

8. СБОРКА

ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ МАШИНУ ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ

ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ

8.1. Монтаж и установка машины (Рис.2)

8.1.1. Машина должна устанавливаться на прочном ровном полу. При выборе места для установки машины

убедитесь, что помещение достаточно освещено и оператор не будет работать в собственной тени, что с каждой

стороны машины достаточно места для работы с заготовками планируемого размера.

8.1.2. В нижней части основания (1) закрепите

четыре резиновые опоры (1). Для повышенной устойчивости

машина может быть прикреплена к полу. Используйте для этой цели анкерное соединение (вместо резиновых опор).

8.1.3. Станину (4) надежно закрепите на основании четырьмя крепёжными болтами с гайками (Л), Рис.1, совместив

отверстия в основании (2) и станине (4).

8.2. Сборка машины (Рис.2.3)

8.2.1. Как показано на Рис.3, в отверстие муфты (28)

установите и закрепите гайкой через пружину рычаг (15).

8.2.2. На маховики (25 и 26) установите и закрепите ручки (Е), Рис.1.

8.2.3. В нижней части рабочего стола (31) с левой или с правой стороны (по необходимости) установите и винтами

крепления (Ж), Рис.1, закрепите фиксирующее устройство (5).

8.2.4. В установочное гнездо (18) установите и закрепите долото (19). Откройте крышку (с одной

или обеих сторон)

окна (16), через внутреннее отверстие долота (19) установите и ключом сверлильного патрона (И), Рис.1, закрепите в

сверлильном патроне (34) сверло (35).

9. РЕГУЛИРОВКА

Ваша машина была собрана и полностью отрегулирована на заводе-изготовителе. Во время транспортировки

регулировки могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить.

ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-

либо регулировки на включенной машине. Это может

привести к травме.

9.1. Регулировка и установка пазовальной насадки (Рис. 4)

Рис. 4

9.1.1. Ослабьте фиксирующий винт (36), установите долото (19) пазом в противоположную сторону перемещения

долота (19) при выборке паза. В процессе работы такое положение долота не будет мешать выходу стружки.

9.1.2. В зависимости от материала применяемой заготовки, долото (19) доведите до упора, а затем опустите вниз на

расстояние 0.8-1,6 мм от торца втулки установочного гнезда (18) и закрепите

фиксирующим винтом (36).

9.1.3. Установите сверло (35) так, чтобы нижние точки сверла (35) и долота (19) находились в одной плоскости.

9.1.4. Ослабьте фиксирующий винт (36) и протолкните долото (19) вверх до упора и зафиксируйте фиксирующий винт

(36). Это должно создать правильное расстояние между режущими кромками долота (19) и сверла (35), указанное на

Рис.4.

9.2. Регулировка прижимного устройства (Рис.5)

9.2.1. При перемещении

ручки фиксации (23) в крайнее нижнее положение последняя должна немного переместить

и надёжно зафиксировать положение ручки (22) прижимного устройства.

9.2.2. Если в процессе работы нарушилась фиксация прижимного устройства, ослабьте фиксацию контргайки (41),

вращая болт (42), добейтесь положения, описанного в пункте 9.2.1; положение зафиксируйте контргайкой (41).

9.3. Регулировка перемещения (суппорта, стола, бабки) (Рис.5)
