5.4 Установка/снятие защитного кожуха

ОСТОРОЖНО

Опасность травмирования Рабочий инструмент может нагреваться или иметь острые кромки.

▶ В ходе установки/снятия, регулировки и устранения неисправностей пользуйтесь защитными

перчатками.

▶ Ознакомьтесь с инструкцией по монтажу соответствующего защитного кожуха.

5.4.1 Установка защитного кожуха

Указание

Защитный кожух имеет специальные выступы, которые позволяют устанавливать только подхо-

дящий к электроинструменту кожух. Специальные выступы защитного кожуха фиксируются в

пазах, расположенных на шейке шпинделя электроинструмента.

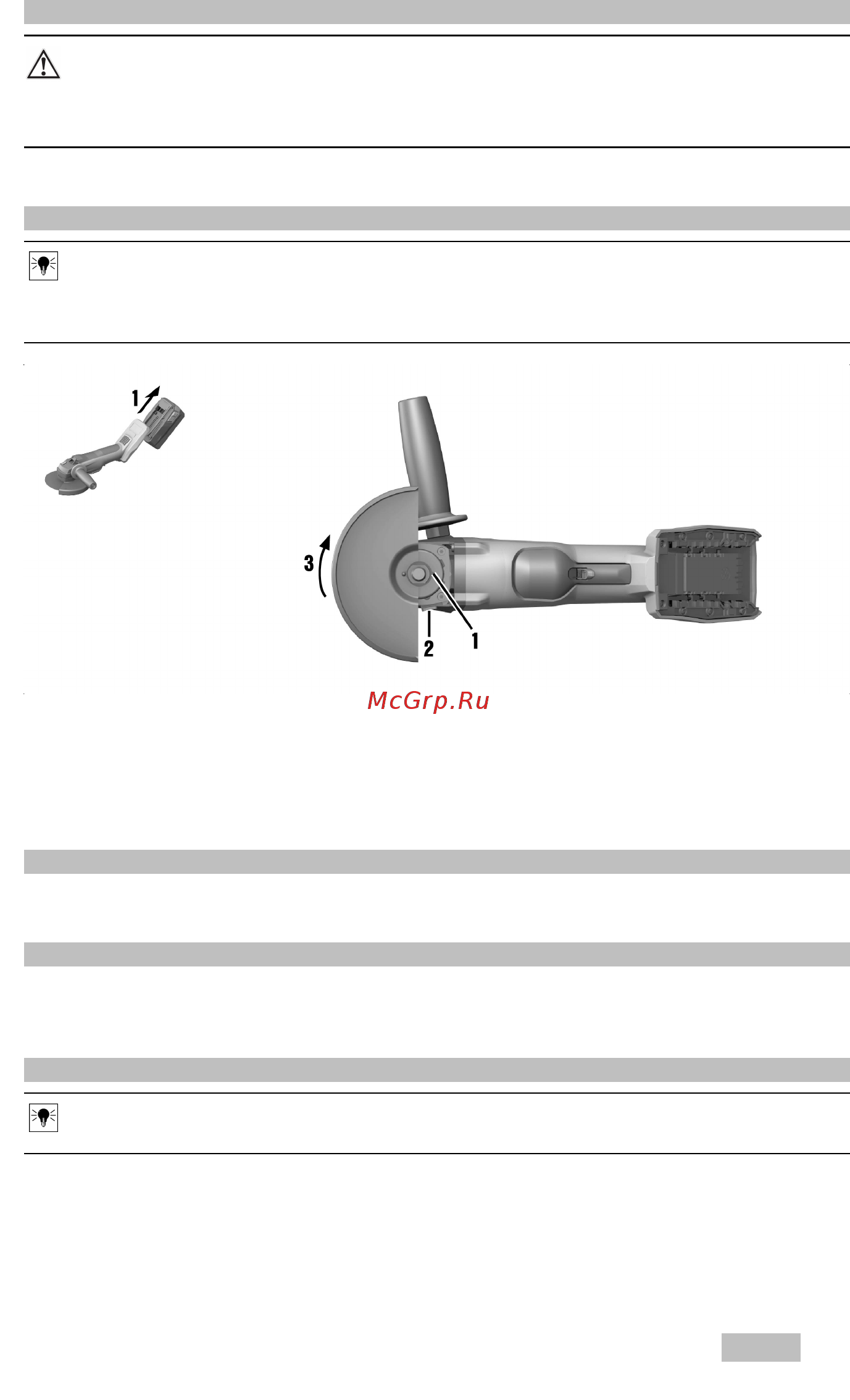

1. Установите защитный кожух на шейку шпинделя таким образом, чтобы обе отметки в виде

треугольника (на инструменте и на защитном кожухе) располагались друг напротив друга.

2. Прижмите защитный кожух к шейке шпинделя.

3. Нажмите кнопку фиксации кожуха.

4. Поворачивайте защитный кожух, пока он не будет зафиксирован и кнопка фиксации не вернется в

исходное положение.

5.4.2 Регулировка положения защитного кожуха

▶ Нажмите кнопку фиксации кожуха и поворачивайте защитный кожух, пока он не будет зафиксирован

в нужном положении.

5.4.3 Снятие защитного кожуха

1. Нажмите кнопку фиксации кожуха и поворачивайте защитный кожух до тех пор, пока обе отметки в

виде треугольника на инструменте и на защитном кожухе не установятся друг напротив друга.

2. Снимите защитный кожух.

5.5 Установка/снятие передней накладки

Указание

При использовании передней накладки она устанавливается на защитный кожух.
