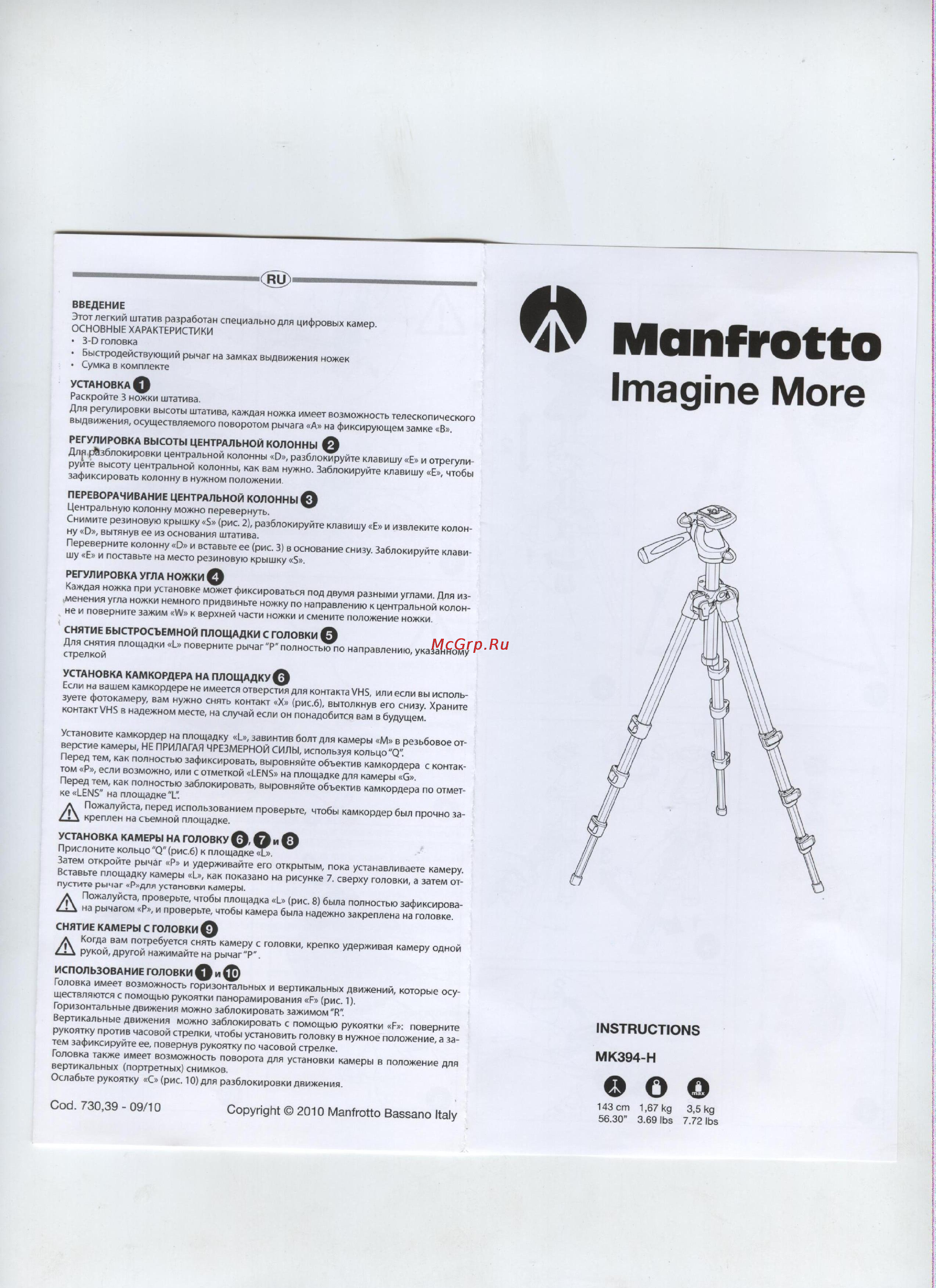

Manfrotto MK394-H + шт.головка — инструкция по установке и регулировке штатива и головки [1/2]

RU ВВЕДЕНИЕ 3 D головка Быстродействующий рычаг на замках выдвижения ножек Сумка в комплекте УСТАНОВКА Q Раскройте 3 ножки штатива Для регулировки высоты штатива каждая ножка имеет возможность телескопического выдвижения осуществляемого поворотом рычага А на фиксирующем замке В РЕГУЛИРОВКА ВЫСОТЫ ЦЕНТРАЛЬНОЙ КОЛОННЫ Manfrotto Imagine More А центральной колонны D разблокируйте клавишу Е и отрегулизаЛиксипп центральнои колонны как вам нужно Заблокируйте клавишу Е чтобы у зафиксировать колонну в нужном положении ПЕРЕВОРАЧИВАНИЕ ЦЕНТРАЛЬНОЙ КОЛОННЫ А Центральную колонну можно перевернуть Снимите резиновую крышку S рис 2 разблокируйте клавишу Е и извлеките колон ну D вытянув ее из основания штатива извлеките колон Переверните колонну D и вставьте ее рис 3 в основание снизу Заблокируйте клавишу Е и поставьте на место резиновую крышку S РЕГУЛИРОВКА УГЛА НОЖКИ 0 м нияХ При установке может фиксироваться под двумя разными углами Для из менения угла ножки немного придвиньте ножку по направлению к центральной колон не и поверните зажим W к верхней части ножки и смените положение ножки СНЯТИЕ БЫСТРОСЪЕМНОЙ ПЛОЩАДКИ С ГОЛОВКИ А ЙХл Я ПЛ ЩаДКИ поверните рычаг Р полностью по направлению указанному УСТАНОВКА КАМКОРДЕРА НА ПЛОЩАДКУ камкордере не А имеется отверстия для контакта VHS или если вы исполь контак НЧ я нТ ВЭМ НуЖН СНЯТЬ К НТаКТ рисб вытолкнув его снизу Храните контакт VHS в надежном месте на случай если он понадобится вам в будущем Установите камкордер на площадку L завинтив болт для камеры М в резьбовое от верстие камеры НЕ ПРИЛАГАЯ ЧРЕЗМЕРНОЙ СИЛЫ используя кольцо Q ед ТеМ как полность зафиксировать выровняйте объектив камкордера с контак д те ка ИЛИ 5 еткой LENS на площадке для камеры G ке Ж на пл г 3абЛ КИр0Вать в Р е объектив камкордера по отмет УСТАНОВКА КАМЕРЫ НА ГОЛОВКУ А А и А Прислоните кольцо Q рис б к площадке Ь Вставьте РЫЧаГ И удерживайте ег открытым пока устанавливаете камеру Вставьте площадку камеры L как показано на рисунке 7 сверху головки а затем от Р У ВКИ а затем отпустите рычаг Р для установки камеры А хА СНЯТИЕ КАМЕРЫ С ГОЛОВКИ Q A 2 рР ВеРЬТе что6ы площадка Ь рис 8 была полностью зафиксироварычагом Р и проверьте чтобы камера была надежно закреплена на головке DVKOÜ отребует снять камеру с головки крепко удерживая камеру одной лА рукой другой нажимайте на рычаг Р ИСПОЛЬЗОВАНИЕ ГОЛОВКИ м 0 иф шеХлХХ ВРЗМ0ЖН0сть горизонтальных и вертикальных движений которые осу ществляются с помощью рукоятки панорамирования F рис 1 I оризонтальные движения можно заблокировать зажимом R Вертикальные движения можно заблокировать с помощью рукоятки F повеоните рукоятку против часовой стрелки чтобы установить головку вжу нополоХе а тем зафиксируйте ее повернув рукоятку по часовой стрелке положение а за вен ТаКЖе возможность поворота вертикальных портретных снимков для установки камеры в положение для сложение для Ослабьте рукоятку С рис 10 для разблокировки движения Cod 730 39 09 10 Copyright 2010 Manfrotto Bassano Italy INSTRUCTIONS MK394 H о О 143 cm 1 67 kg 3 5 kg 56 30 3 69 lbs 7 72 lbs
