НАСОС ДРЕНАЖНЫЙ

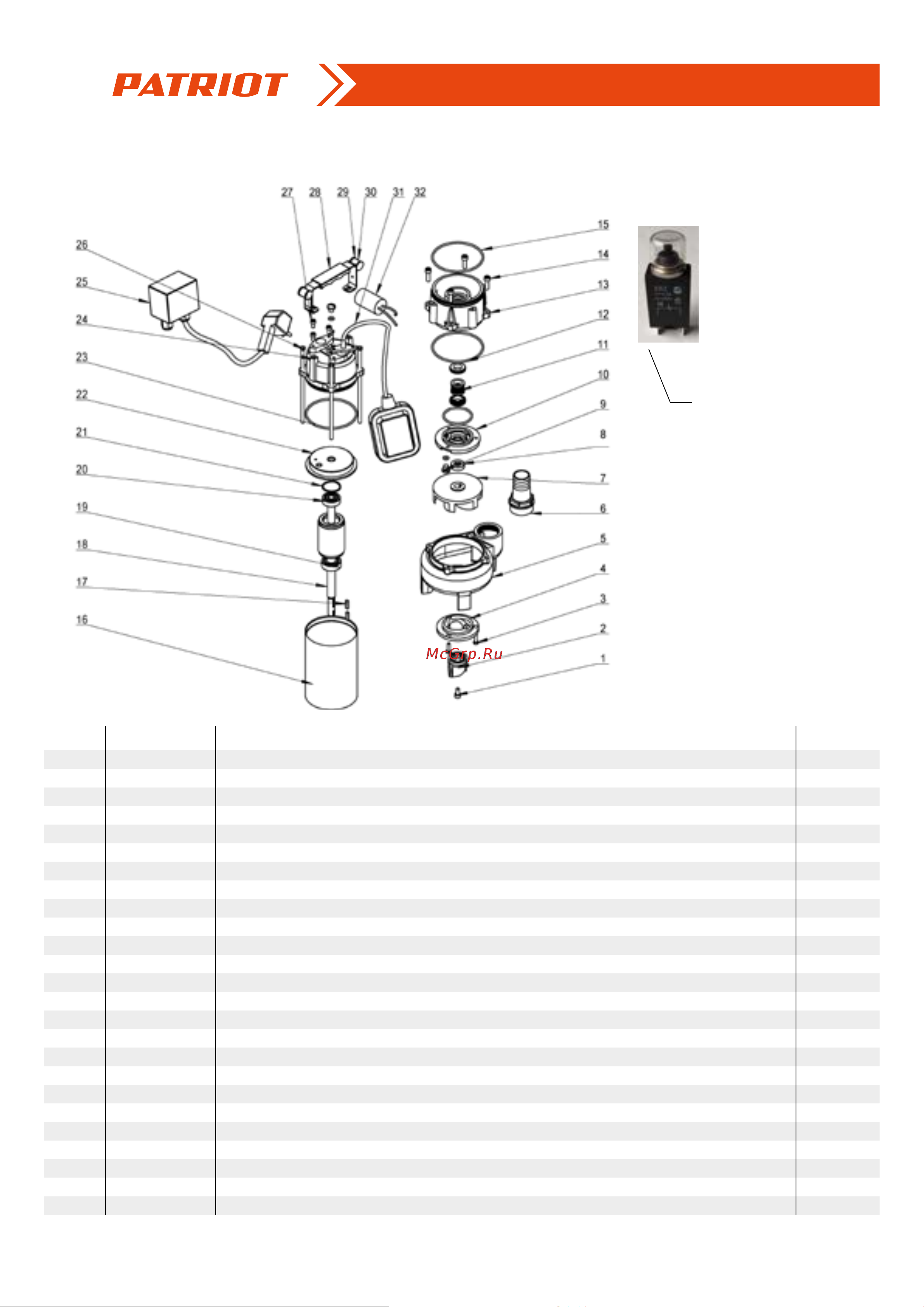

РИСУНОК В РАЗБОРЕ

АРТИКУЛ: 315 30 2419

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

2 002032275 Нож (внутренний) 1

4 002032276 Нож (внешний) 1

5 002032277 Корпус насоса нижняя часть (основание)(улитка) 1

6 002032278 Выпускной патрубок 1

7 002032279 Рабочее колесо (крыльчатка) 1

8 002032280 Сальник крыши масляной камеры 1

10 002032281 Крышка масляной камеры 1

11 002032282 Сальник механический 1

12 002032283 Уплотнительное кольцо масляной камеры (нижнее) 1

13 002032284 Масляная камера 1

15 002032285 Уплотнительное кольцо масляной камеры (верхнее) 1

16 002032286 Статор в сборе с корпусом (нержавейка) 1

17 002032287 Шпонка ротора 1

18 002032288 Ротор 1

19 002032289 Подшипник ротора нижний 6202 2RS 1

20 002032290 Подшипник ротора верхний 6201 2RS 1

21 002032291 Шайба пружинная 1

22 002032292 Крышка корпуса статора 1

23 002032293 Уплотнительное кольцо крышки корпуса насоса 1

24 002032294 Крышка корпуса насоса 1

25 002032295 Выносной блок выключателя в сборе 1

25.1 002032296 Выключатель (RB2)(2.5А) 1

28 002032297 Ручка переноса 1

31 002032298 Поплавковый выключатель 1

32 002032299 Конденсатор 12мФа 1

25,1
