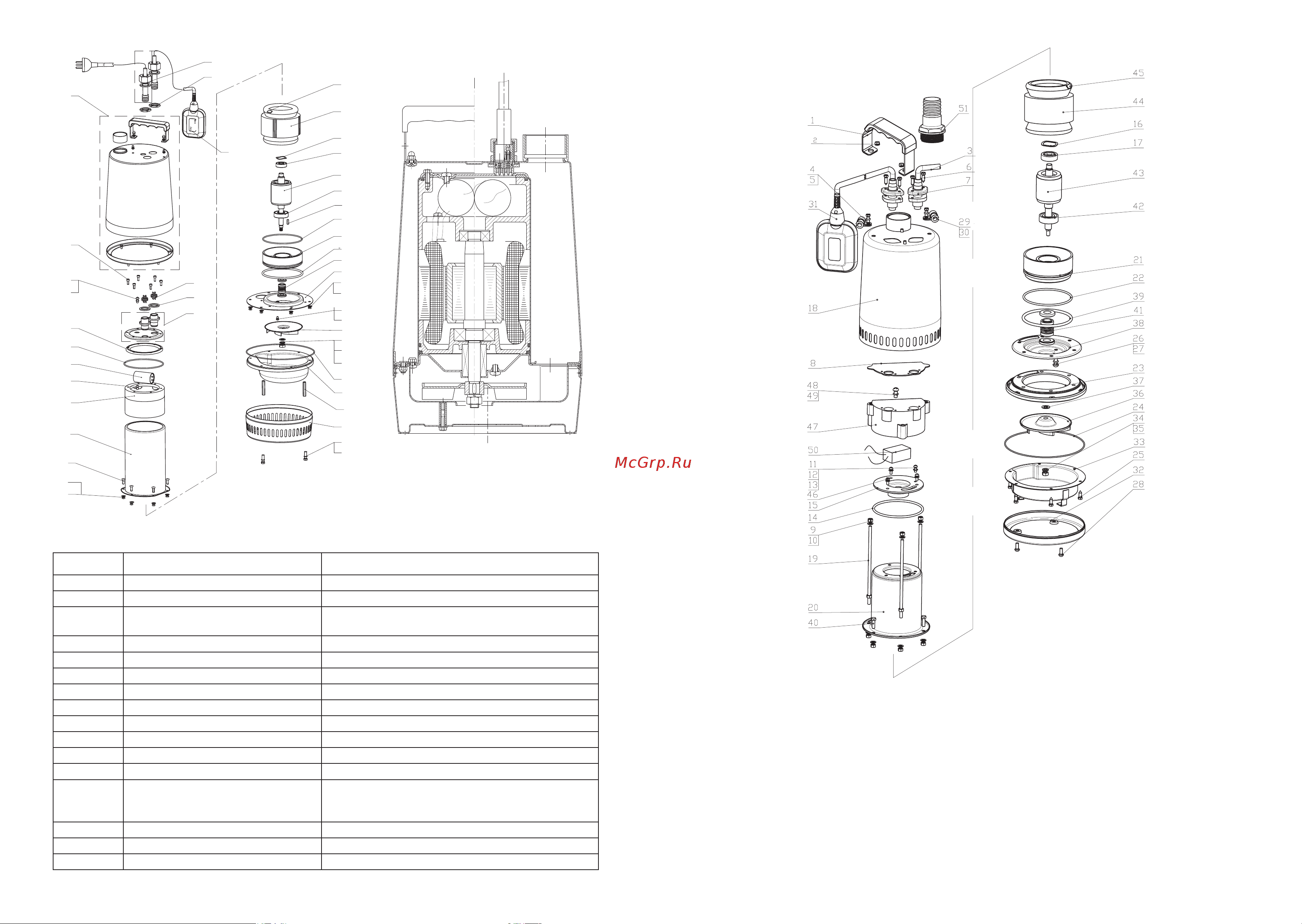

Рис. 5 Чертеж в разрезе и изображение в разобранном виде насоса APV.06
Поз. Наименование Материал
1 Корпус насоса Нержавеющая сталь
2, 21 Болт с шайбой Нержавеющая сталь
3, 4, 6, 30,
31, 32, 36
Уплотнительные кольца NBR (резина)
5, 9, 18 Винт Нержавеющая сталь
8 Конденсатор
12, 33 Подшипник Хромистая сталь
13 Корпус электродвигателя Нержавеющая сталь
14 Статор Электротехническая сталь
15 Вал с ротором Алюминий, сталь
16, 17 Гайка с шайбой Нержавеющая сталь
22 Рабочее колесо Нержавеющая сталь
28 Сетчатый фильтр Нержавеющая сталь
29 Механическое уплотнение вала
Карбид кремния / карбид кремния / графит,
NBR (резина)
Нержавеющая сталь
38 Га й к а Нержавеющая сталь
39 Электрический кабель Неопрен, медь, ПВХ
40 Поплавковый выключатель Полипропилен
Рис. 6
Чертеж в разрезе APV.M
