1110
Поз. Наименование Материал
1 Ручка 304+NBR
3 Кабель H07RN-F3*1
8 Прокладка NBR
10 Гайка с шайбой Нержавеющая сталь
14 Уплотнительное кольцо NBR
17 Подшипник
18 Корпус насоса Нержавеющая сталь
19 Стяжные болты Нержавеющая сталь
20 Корпус электродвигателя Нержавеющая сталь
22 Уплотнительное кольцо NBR
24 Уплотнительное кольцо NBR
25 Гайка с шестигранной головкой Нержавеющая сталь
26 Винт Нержавеющая сталь
27 Уплотнительное кольцо NBR
28 Винт Нержавеющая сталь
30 Держатель для кабеля NBR
31 Поплавковый выключатель
32 Всасывающая крышка Нержавеющая сталь
34 Гайка с шестигранной головкой Нержавеющая сталь
35 Шайба Нержавеющая сталь
36 Рабочее колесо Нержавеющая сталь
37 Регулировочная шайба Нержавеющая сталь
38 Уплотнительная пластина Нержавеющая сталь
39 Уплотнительное кольцо NBR
40 Винт Нержавеющая сталь
41 Механическое уплотнение вала
42 Подшипник
43 Ротор
44 Статор
46 Винт Нержавеющая сталь
47 Крышка электродвигателя
48 Винт Нержавеюща сталь
49 Уплотнительное кольцо NBR
50 Конденсатор
51 Переходник ABS - пластик

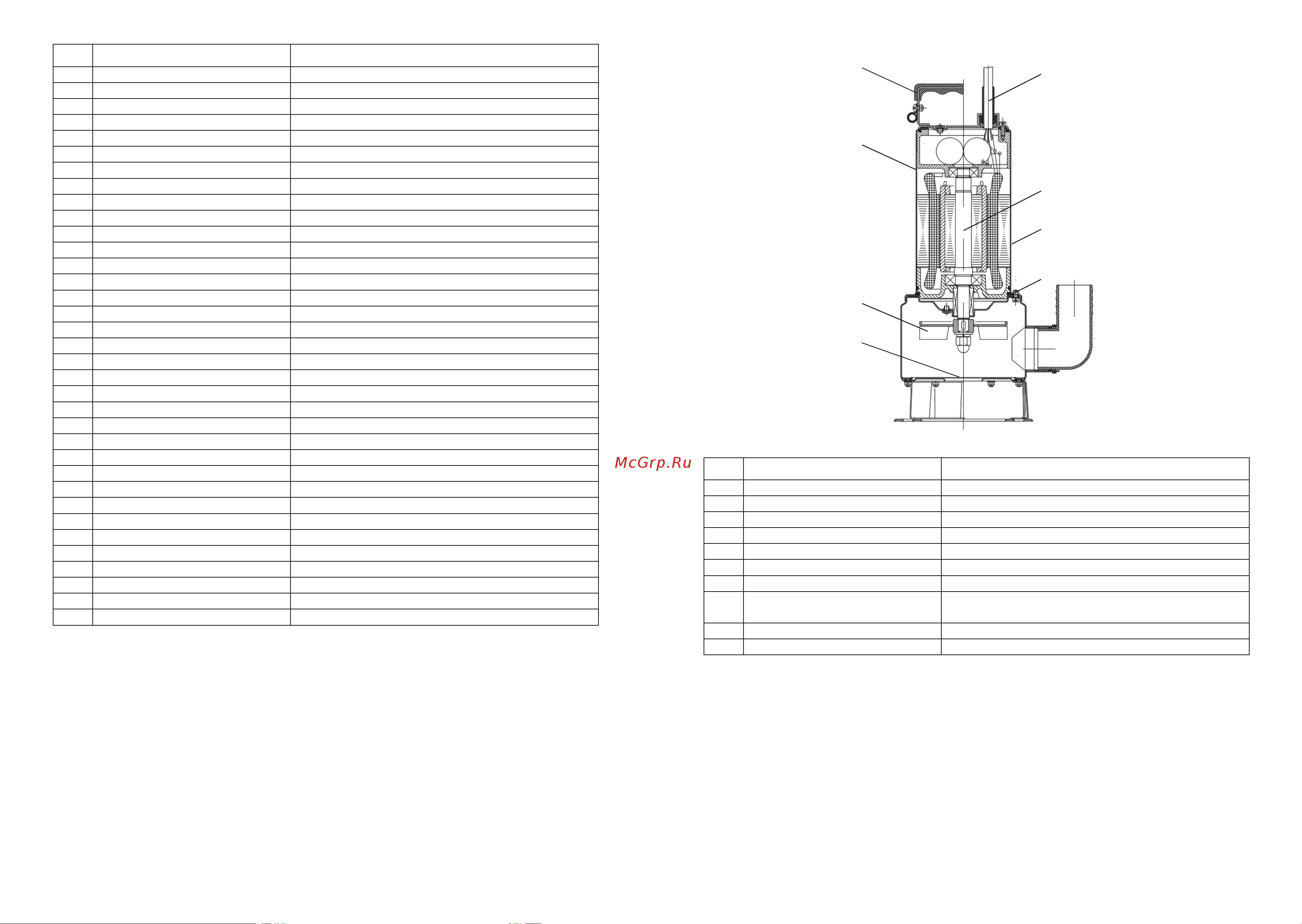

Рис. 7
1
2
5
6
3
7
8
4
Чертеж в разрезе APV.40B/45B/50B V
Поз. Наименование Материал
1 Ручка Нержавеющая сталь
2 Корпус насоса Нержавеющая сталь
3 Корпус электродвигателя Нержавеющая сталь
4 Всасывающая сетка Нержавеющая сталь
5 Рабочее колесо Нержавеющая сталь
6 Винт Нержавеющая сталь
7 Вал Нержавеющая сталь
8 Кабель
H07RN-F (1х230 В) 3G1 (неопрен)
H07RN-F (1х380 В) 4G1 (неопрен)
Детали из эластомеров Бутадиен-нитрильный каучук
Поплавковый выключатель Полипропилен
