10 11
Ножка
Шпилька М12
Шайба А12
Профиль
металлический
25х25
Пластиковый
уголок
Гайка М12
C1
Ножка
Шпилька М12
Шайба А12
Профиль металлический
25х25
Пластиковый
уголок
Гайка М12
C
A
Болт
Гроверная
шайба
Гайка
Ножка
B
Ножка
Шпилька М12
Профиль
металлический
25х25
Гайка М12
D
4х20 мм
3 мм
Установка экрана поддона
ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ
№
действий
№
шага
№
стр.
Выполняемая операция
1
1-2 12-15 Сборка, установка поддона
Установите на поддон сифон. Проверьте фиксацию комплектующих поддона. Установите по уровню поддон при
помощи регулировки ножек. При необходимости снимите переднюю панель для обеспечения доступа к установке
слива сифона в отверстие канализации в конце установки кабины.
2
3 17-18 Сборка лицевой части
Установите передние стеклянные стенки в алюминиевый каркас, используя уплотнители.
3
419Сборка центральной стойки
Соберите центральную стойку, как показано в инструкции.
4
5 20-21 Навеска комплектующих на задние стенки
Установите детали на задние стенки, как показано в инструкции.
5
6-7-8 22-23 Сборка стеклянного каркаса кабины
Соберите каркас кабины, как указано в инструкции. Соедините правую и левую задние стенки с собранной
центральной стойкой.
Установите их на поддон, покрытый упаковочным картоном во избежание его повреждений. Соедините
получившийся угол с передним остеклением.
6
9-10 24 Сборка, установка крыши
Собранную крышу установите по месту. Закрепите стеклянный каркас кабины к поддону и крыше.
7
11 25 Установка шлангов разводки воды
Установите и закрепите шланги, как показано в инструкции.
8
12-13
-14-15
26-27 Установка дверей
Соберите, установите в кабину и отрегулируйте двери, как указано в инструкции.
9
16 28 Подключение кабины к трубопроводу
Подключите выводы трубопровода через гибкие шланги подводки ½ дюйма к вводам смесителя.
[RU] ВНИМАНИЕ! Перечисленные далее шаги показывают принципиальный монтаж изделия. В зависимости от размера
помещения, коммуникаций, порядок шагов может отличаться. Шаг 1 нужно выполнить в случае покупки вами поддона в
разобранном виде. Подробные схемы сборки поддонов смотрите на сайте www.erlit.ru раздел СЕРВИС / СБОРКА ПОДДОНОВ
[EN] ATTENTION! The steps listed below show the basic installation of the product. The order of the steps may diff er depending
on the utility systems and the size of the premises. Step 1 to perform when you buy tray disassembled form. You can see detailed
assembly schemes for shower trays on our website www.erlit.ru in the site section SERVICE / ASSEMBLY OF TRAYS

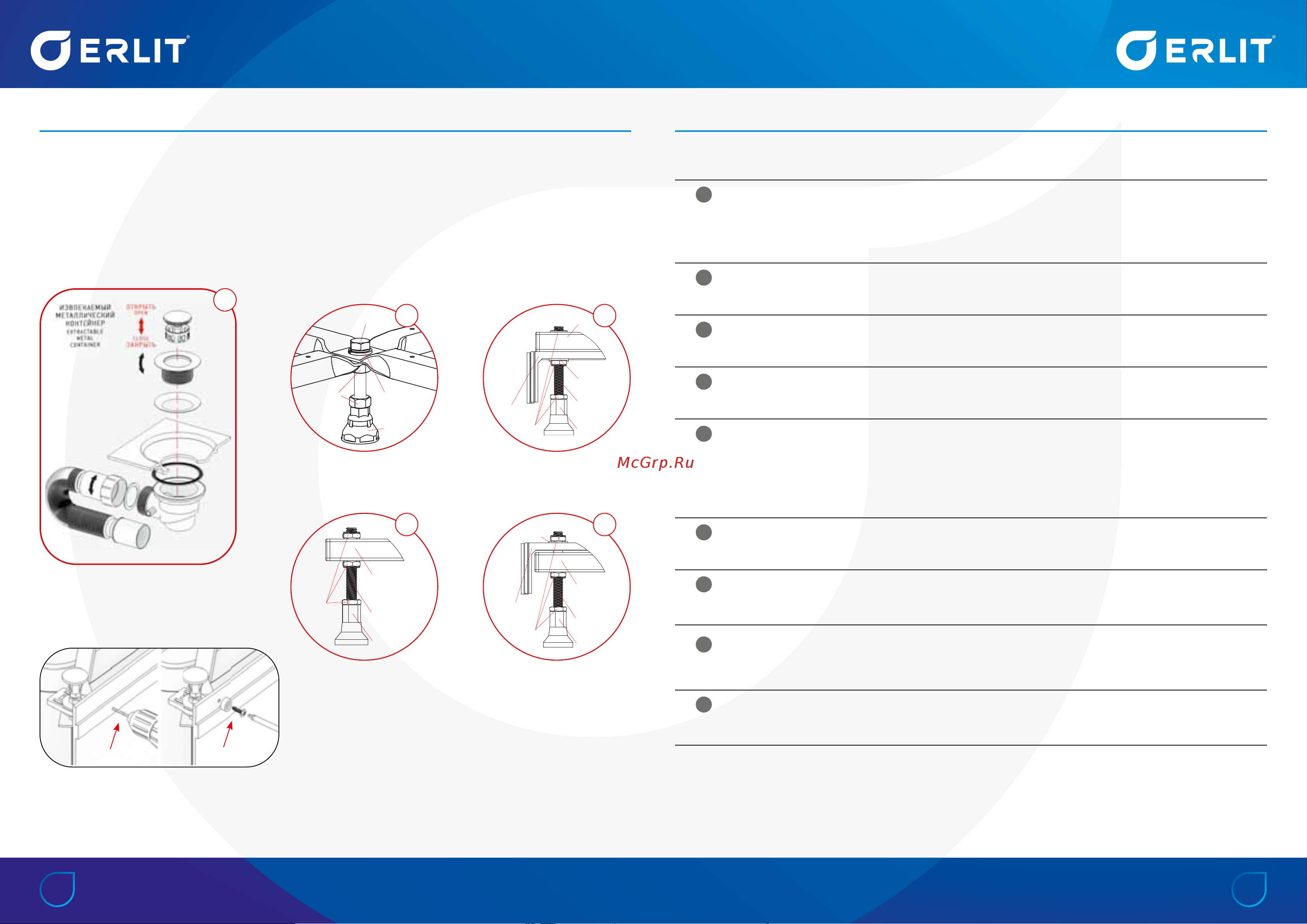

СБОРКА ОТДЕЛЬНЫХ УЗЛОВ ПОДДОНОВ
Установка сифона Связка
профилей
Крепление ножки
к профилю
Установка пластикового
уголка снизу профиля
Установка пластикового
уголка сверху профиля
