12 13

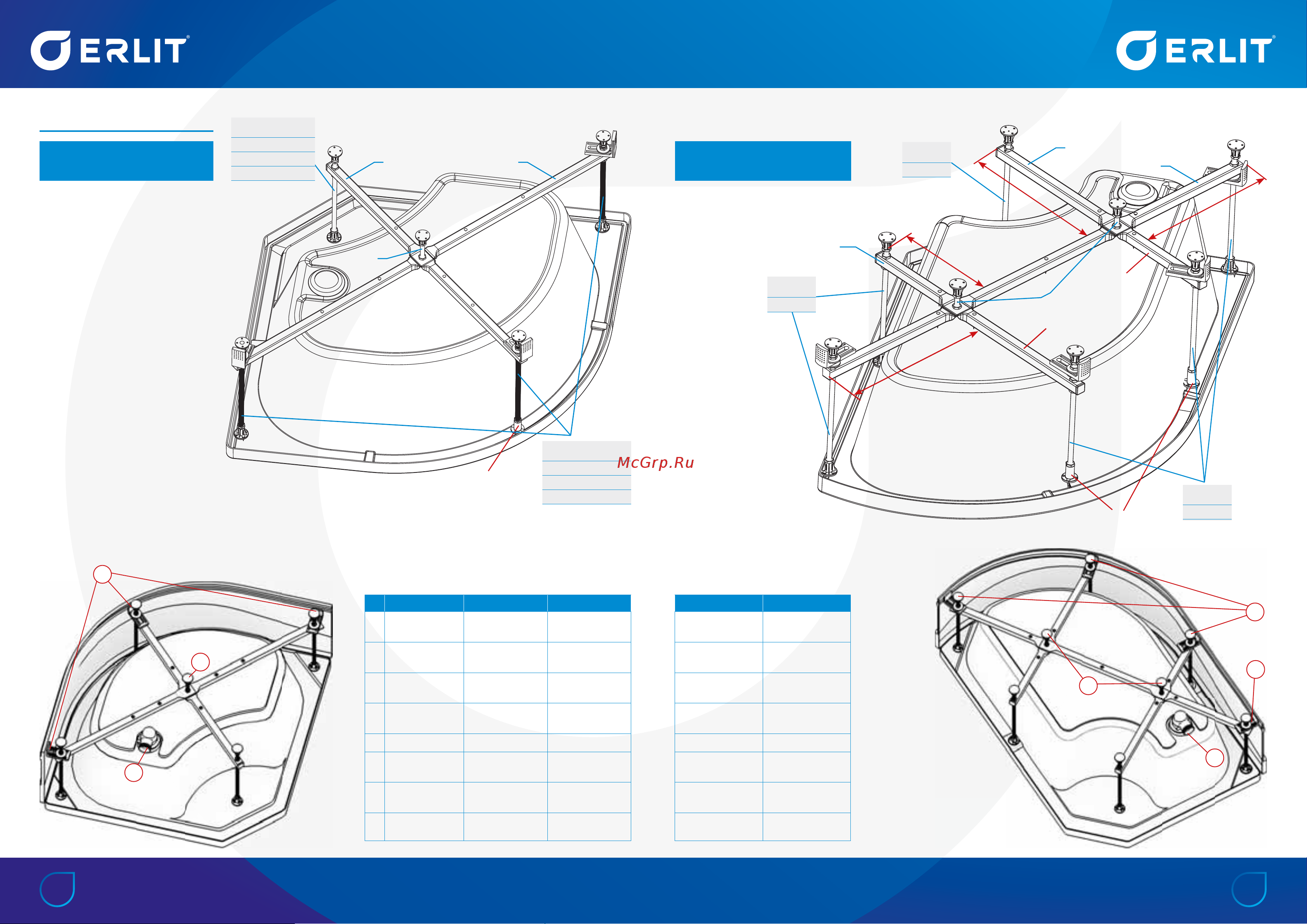

ШАГ / STEP 1
Сборка высоких поддонов
(80х80, 90х90, 100х100)
Сборка высоких поддонов
(120х80)
C
A
B
C1
C
A
B
№ Название 80х80 90х90 100х100 120х80
Поддон в
сборе
800 х 800 х 420 900 х 900 х 420 1000 х 1000 х 420 1200 х 800 х 420
2
Профиль
продольный
1016 мм – 1 шт 1180 мм – 1 шт 1300 мм – 1 шт 1320 мм – 1 шт
3
Профиль
поперечный 1
630 мм –1 шт 780 мм – 1 шт 880 мм – 1 шт 695 мм – 1 шт
3.1
Профиль
поперечный 2
690 мм – 1 шт
4 Болт 11 1 2
Шпилька M12
350 мм
41 1 1
Шпилька M12
370 мм
35
Шпилька M12
380 мм
3
УЗКАЯ
32
4
Поддон Шпилька
80х80 350 мм
90х90 350 мм
100х100 360 мм
Поддон Шпилька
80х80 350 мм
90х90 370 мм
100х100 380 мм
УЗКАЯ
388 мм
253 мм
L = 695 мм
L = 690 мм
403 мм
383 мм
Шпилька
350 мм
Шпилька
370 мм
Шпилька
370 мм
3
2
3.1
4
