30 | Español
Funcionamiento
Puesta en marcha
Montaje del acumulador
u Utilice solamente Bosch acumuladores de iones de li-
tio originales de la tensión indicada en la placa de ca-
racterísticas de su herramienta eléctrica. El uso de
otro tipo de acumuladores puede provocar daños e inclu-
so un incendio.
– Colocar el selector de sentido de giro (8) en el centro, pa-
ra evitar una conexión involuntaria.
– Introduzca el acumulador (11) hasta el tope en el com-
partimiento del acumulador .
Ajuste del modo de operación
Con el mando desactivador de percusión y giro (7) puede
ajustar el modo de operación de la herramienta eléctrica.
– Para cambiar el modo de operación, presione la tecla de
desenclavamiento (6) y gire el mando desactivador de
percusión y giro (7) a la posición deseada, hasta que en-
caje de forma audible.
Indicación: ¡Modifique el modo de operación solamente con
la herramienta desconectada! En caso contrario podría da-
ñarse la herramienta eléctrica.

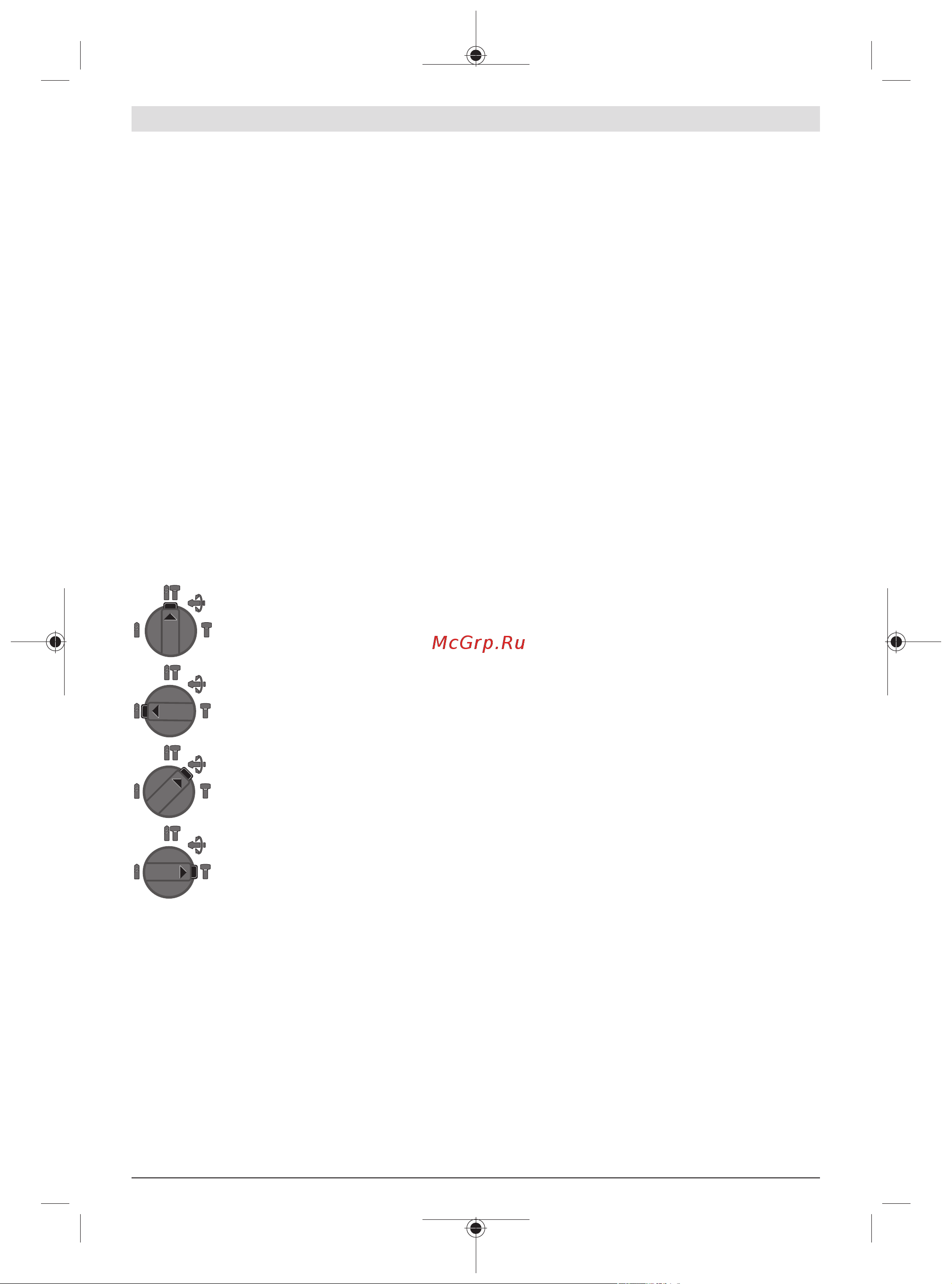

Posición para Taladrar con percusión en
hormigón o piedra
Posición para Taladrar sin percusión en ma-
dera, metal, cerámica y plástico así como
para Atornillar
Posición Vario-Lock para ajustar la posición
del cincel
En esta posición, el mando desactivador de
percusión y giro (7) no encaja.
Posición para Cincelar
Ajustar el sentido de giro (ver figuraE)
Con el selector de sentido de giro (8) puede modificar el
sentido de giro de la herramienta eléctrica. Sin embargo, es-
to no es posible con el interruptor de conexión/desconexión
(9) presionado.
u Accione el selector de sentido de giro(8) sólo con la
herramienta eléctrica en reposo.
Al taladrar con o sin percusión, y al cincelar, ajuste siempre
el sentido de giro a derechas.
– Giro a la derecha: Para taladrar y enroscar tornillos, pre-
sione el selector de sentido de giro (8) hacia la izquierda
hasta el tope.
– Giro a la izquierda: Para soltar o desenroscar tornillos y
tuercas presione el selector de sentido de giro (8) hacia
la derecha, hasta el tope.
Conexión/desconexión
– Para conectar la herramienta eléctrica, presione el inte-
rruptor de conexión/desconexión (9).
La luz de trabajo (12) se enciende con el interruptor de co-
nexión/desconexión (9) leve o totalmente oprimido y posibi-
lita la iluminación de la zona de trabajo con condiciones de
luz desfavorables.
– Para desconectar la herramienta eléctrica, suelte el inte-
rruptor de conexión/desconexión (9).
A bajas temperaturas la herramienta eléctrica deberá funcio-
nar primero durante cierto tiempo hasta que alcance su ple-
no rendimiento de percusión/impacto.
Ajuste de las revoluciones/frecuencia de percusión
– Regule de forma continua el número de revoluciones/la
frecuencia de percusión de la herramienta eléctrica co-
nectada, según la presión ejercida sobre el interruptor de
conexión/desconexión (9).
Una ligera presión en el interruptor de conexión/descone-
xión (9) causa bajo número de revoluciones/frecuencia de
percusión. Aumentando paulatinamente la presión se van
aumentando en igual medida el número de revoluciones/la
frecuencia de percusión.
Embrague limitador de par
u En caso de engancharse o bloquearse el útil se desaco-
pla el husillo de la unidad de accionamiento. Debido a
las fuerzas generadas en ello, siempre sostenga firme-
mente la herramienta eléctrica con ambas manos y to-
me una posición firme.
u Desconecte la herramienta eléctrica y suelte el útil, si
se bloquea la herramienta eléctrica. Si la herramienta
eléctrica se conecta estando bloqueado el útil de tala-
drar se producen unos pares de reacción muy eleva-
dos.
Instrucciones de trabajo
Ajustar la profundidad de taladrar (ver figura F)
Con el tope de profundidad (15) se puede fijar la profundi-
dad de taladrado X deseada.
– Presione la tecla para el ajuste del tope de profundidad
(5) y coloque el tope de profundidad en la empuñadura
adicional (14).
La acanaladura en el tope de profundidad (15) debe se-
ñalar hacia abajo.
– Desplace el útil SDS-plus hasta el tope en el portaútiles
SDS-plus (2). En caso contrario, el movimiento del útil
SDS-plus puede conducir a un ajuste incorrecto de la pro-
fundidad de perforación.
– Extraiga el tope de profundidad, hasta que la distancia
entre la punta de la broca y la punta del tope de profundi-
dad corresponda a la profundidad de taladrado X desea-
da.
1 609 92A 525 | (19.11.2019) Bosch Power Tools
