Vanger DC-120-SL 26414 Инструкция к товару онлайн
Паспорт на доводчик Vanger модели
DC-45, DC-65, DC-85, DC-120, DC-180
При эксплуатации ЗАПРЕЩАЕТСЯ:
— во избежание разгерметизации и выхода из строя доводчика ЗАПРЕЩАЕТСЯ извлекать клапаны и поворачивать винты регулировки более, чем на 2 оборота.
Разгерметизация приводит к вытеканию масла и нарушению работоспособности доводчика.
— ЗАПРЕЩАЕТСЯ разбирать корпус самостоятельно,это опасно! Внутри корпуса установлена сжатая мощная пружина и гидравлическая жидкость под давлением.
Разборка корпуса может привести к травмам;
— ЗАПРЕЩАЕТСЯ толкать дверь во время закрывания. Закрытие двери с дополнительным усилием может привести к выдавливанию масла, деформации тяги и другим
повреждениям.
— ЗАПРЕЩАЕТСЯ использовать для чистки абразивные материалы, химические средства и растворители, это может привести к повреждению доводчика.
— ЗАПРЕЩАЕТСЯ установка доводчика на двери, не соответствующие по размерам и/или массе доводчика. Неправильный выбор модели приводит к повреждению
доводчика или двери и дверной коробки;
— ЗАПРЕЩАЕТСЯ установка доводчика на неровную поверхность и установка доводчика любым способом, кроме указанного в инструкции по установке. Неправильная
установка может привести к травмам, повреждению двери или дверной коробки, повреждению и выходу из строя доводчика.
— Не рекомендуется разъединение рычага и штанги доводчика в процессе эксплуатации, это может привести к перекосу, нарушению резиновых уплотнений, и вытеканию
масла.
РЕКОМЕНДУЕТСЯ!
— РЕКОМЕНДУЕТСЯ
установка специализированным мастером-установщиком;
— РЕКОМЕНДУЕТСЯ установка доводчика с внутренней стороны двери в помещении.
— РЕКОМЕНДУЕТСЯ установка дверного ограничителя. Открытие двери на угол больше максимального приводит к поломке тяги и доводчика.
ВНИМАНИЕ!
!
7
2
6
Назначение и общие характеристики
Накладные доводчики верхнего расположения (тип ДН) предназначены для установки как на левые, так и на правые двери офисных и жилых помещений.
Модель доводчика и цвет корпуса указаны на упаковке.
Температурный режим доводчиков: от –40° до +60°.
Гарантирована исправная работа доводчиков этой серии в течение 200 000 циклов.
Комплектность поставки
Корпус доводчика 1 шт.
Рычаг доводчика 1 шт.
Комплект саморезов и винтов для крепления 1 шт.
Винт крепления рычага 1 шт.
Паспорт и инструкция по установке 1 шт.
Комплект шаблонов для установки 1 шт.
Условия эксплуатации
Не использовать для чистки абразивные материалы и растворители.
Рекомендуется ежегодно в зимний и летний период проводить регулировку винтов доводчика, что связано с изменением текучести масла в доводчике, в зависимости от
температуры окружающей среды.
Через некоторое время после установки проверять затяжку саморезов и винтов.
В случае эксплуатации доводчика в нестандартных условиях (высокие ветровые нагрузки, особые способы установки и др.) следует применять доводчик более высокого класса.
Изготовитель: «Шанхай Юэ Синь Хардуара Продактс Ко., Лтд»,
201208, КНР, г. Шанхай, новый окр. Пудун, рн Гао Дун, ул. Чжао Гао,
д. 1508. «Shanghai Yuexin Hardware Products Co., Ltd», 1508, Zhaogao
Road, Gaodong town, Pudong New district, SHANGHAI, PRC, 201208.
Представитель на территории РФ: ЗАО «Гарвинтон РУС». Адрес
(Местонахождение): 119146, г. Москва, Комсомольский пр-т, д. 36,
кв. 29. Почтовый адрес: 115127, г. Москва, Варшавское шоссе,
д.37, а/я 91. marketing@garvinton.info.
Импортер: ООО «Азимут-Е», 194044, г. Санкт-Петербург, пр.
Большой Сампсониевский, д. 30, корп. 2, лит. А, пом. 10-Н, оф. 33.
1. Корпус доводчика
2. Штанга
3. Рычаг доводчика
4. Винт крепления рычага
5. Комплект саморезов (винтов)
для крепления корпуса
6. Соединительный винт
7. Шайба
8. Пластина крепления штанги
9. Саморезы (Винты) для крепления
пластины штанги
10. Вал доводчика
11. Ось вала доводчика
12. Декоративный колпачок
13. Винт регулировки L (2) окончательного дохлопа
14. Винт регулировки S (1) скорости закрытия
Модель
Рекомендуемая
максимальная
ширина дверного
полотна, мм
Масса дверного
полотна кг
DC-45 850 45
DC-65 950 65
DC-85 1100 85
DC-120 1400 120
DC-180 1600 180
5
13

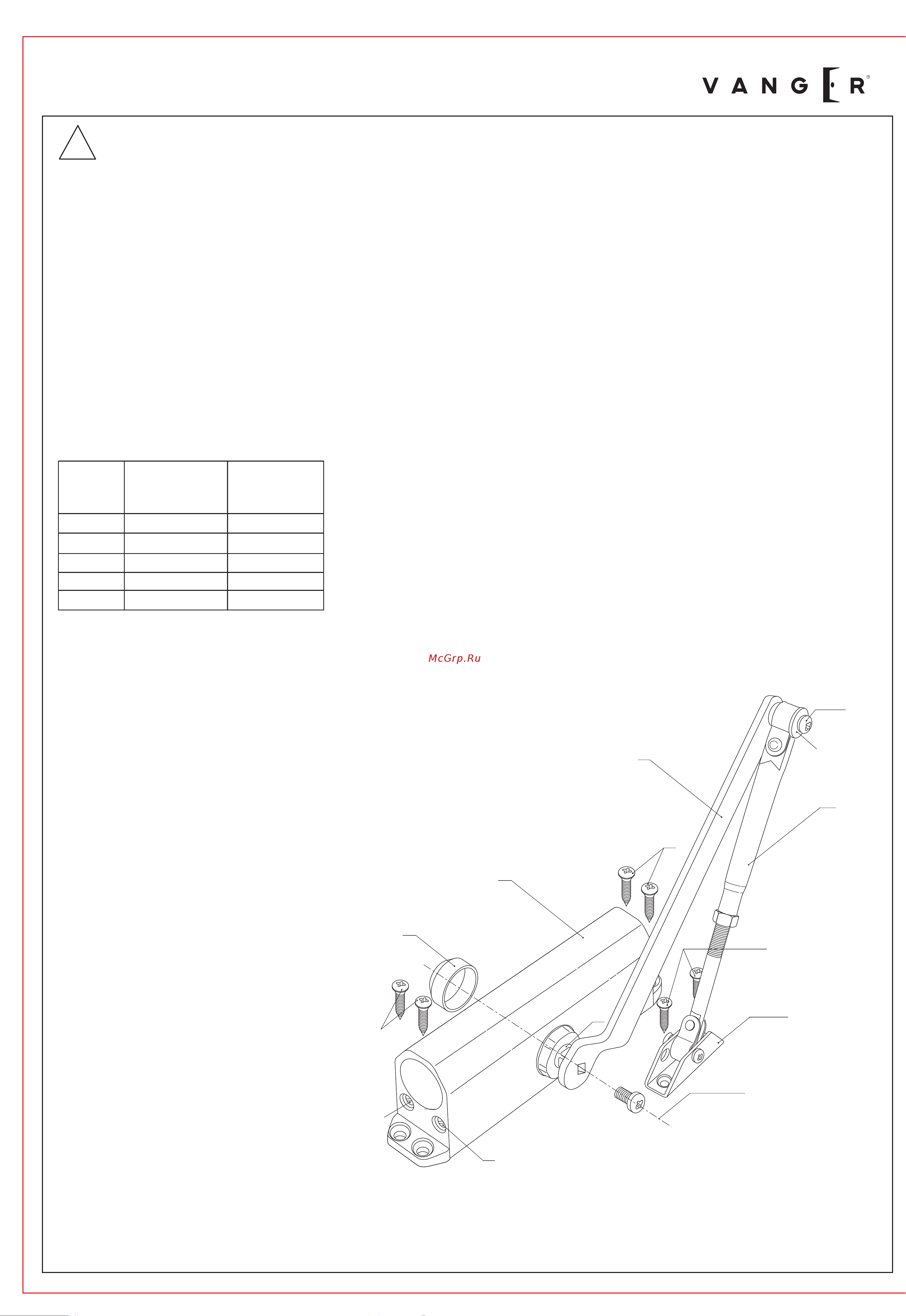

Схема сборки доводчика
3
1
4
8
9
5
12
10
11
14
Лицо
