Винты
регули-
ровки

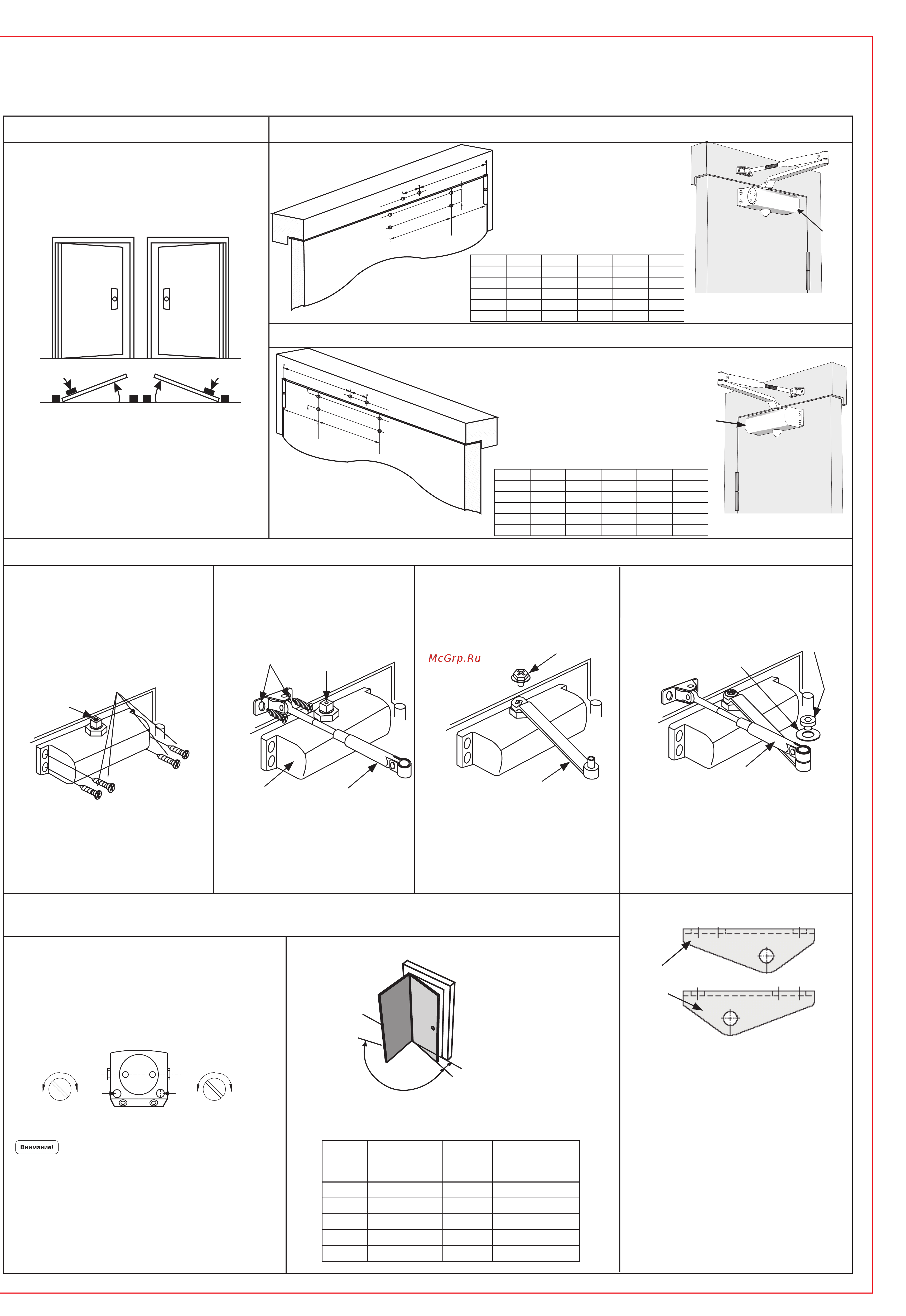

Инструкция по установке доводчиков Vanger на дверное полотно
Поcледовательность установки
Ðû÷àã
Øòàíãà
Ïëàñòèíà
êðåïëåíèÿ
øòàíãè
Âèíòû (ñàìîðåçû)
êðåïëåíèÿ
Внимание! Чтобы создать первичное усилие,
соединяйте рычаг и штангу доводчика только после
того, как вы установили корпус и закрепили штангу
доводчика.
Âèíò
êðåïëåíèÿ
ðû÷àãà
Øàéáà
Îñü âàëà
äîâîä÷èêà
Âàë
äîâîä−
÷èêà
Рис.4
Рис.5
Рис.7
Êîðïóñ
äîâîä÷èêà
Рис.6
Рис.8
Рис.9
Регулировка скорости закрытия
двери и окончательного дохлопа
Схема регулировки винтов доводчика
Расположение винтов регулировки
Диапазон регулировки
Îêîí÷àòåëüíûé
äîõëîï (Ñ)
Ìàêñèìàëüíûé
óãîë îòêðûòèÿ
(A)
Äèàïàçîí
ðåãóëèðóåìîé
ñêîðîñòè (Â)
Возможные регулировки:
Cкорость закрывания
Регулировка скорости закрывания
двери в основном диапазоне – от
максимального угла открытия до
угла 20°
Осуществляется винтом (1) Рис.8.
Скорость окончательного
дохлопа
Регулировка скорости
окончательного дохлопа (движения
двери непосредственно перед
закрытием), от угла 20° до 0°. Это
необходимо для полноценного
срабатывания защелки замка.
Регулировка скорости
окончательного дохлопа
осуществляется винтом (2) Рис.8.
Гарантийный срок — 1 год с даты продажи. В
случае неисправности изделие подлежит замене
по месту его приобретения в пределах
гарантийного срока.
Гарантия не распространяется на механические
повреждения, повреждения, вызванные
воздействием абразивных материалов,
растворителей, химических средств, а так же,
другие дефекты, вызванные неправильной
эксплуатацией, установкой или транспортировкой
изделия или естественным износом.
Диапазон
регулируемой
скорости (В)
Окончате
льный
дохлоп (C)
Фиксация
открытого
положения
DC-45 20-165 0-20 нет
DC-65 20-165 0-20 нет
DC-85 20-165 0-20 нет
DC-120 20-165 0-20 нет
DC-180 20-165 0-20 нет
Способ установки доводчика на дверное полотно, петли слева
Рис.2
Винты
регули-
ровки
Рис.1
Доводчик Доводчик
Вариант
петли справа
(на Рис.2)
Вариант
петли слева
(на Рис.3)
Выберите шаблон для установки доводчика на дверном полотне.
Разместите его на дверном полотне (со стороны петель).
Совместите края шаблона с краями дверного полотна и
прикрепите его.Используя шаблон, просверлите отверстия для
установки доводчика:
4 шт - на дверном полотне, для крепления корпуса доводчика;
2 шт - на дверной коробке, для пластины крепления штанги
доводчика.
Способ установки доводчика на дверное полотно, петли справа
Рис.3
Отрегулируйте длину штанги таким образом, чтобы
в закрытом положении двери угол между
регулируемой штангой и дверным полотном был
равен 90
0
. Соедините рычаг и штангу доводчика.
Модель A B C D F
DC-45 132 110 210 40,5 19
DC-65 162 110 220 40,5 19
DC-85 162 110 220 40,5 19
DC-120 188 115 270 40,5 19
DC-180 229 110 277 40,5 19
C
D
A
F
В
C
D
A
F
В
Модель A B C D F
DC-45 132 110 210 40,5 19
DC-65 162 110 220 40,5 19
DC-85 162 110 220 40,5 19
DC-120 188 115 270 40,5 19
DC-180 229 110 277 40,5 19
Установите корпус доводчика на дверное
полотно в соответствии с просверленными
отверстиями, так, чтобы винты регулировки
были обращены в сторону петель. Закрепите
корпус винтами.
Разъедините рычаг и штангу доводчика, затем
закрепите плпстину крепления штанги на
дверной коробке
При помощи специального винта из комплекта,
закрепите рычаг на валу доводчика
Øòàíãà
Вы можете отрегулировать скорость закрывания двери (1) или
скорость окончательного дохлопа (2) Рис.8.
Для увеличения скорости, поворачивайте винт в направлении
«против часовой стрелки»
Для уменьшения скорости, поворачивайте винт «по часовой
стрелке».
2 1
быстрее медленнее быстрее медленнее
Регулировка скорости закрывания не влияет на усилие доводчика,
мощность пружины не меняется!
Сначала регулируется скорость закрывания двери (1) , затем
скорость окончательного дохлопа (2)
Не поворачивайте винты регулировки скорости более чем на 2
оборота. Регулировка осуществляется уже при повороте винта на
1/4 оборота
Дополнительная регулировка
Пластина
крепления
штанги(8)
Рис.1
Рис.10
Если дверь не оборудована защелкой, для более
плотного прижима двери поверните несимметричную
лапку пластины крепления (Рис. 10 )на 180° . Чем
ближе ось лапки к доводчику, тем сильнее прижим).
Сила закрывания в основном диапазоне при этом не
увеличится.Но открывание двери при таком монтаже
станет менее комфортным, т.к. пропорционально
увеличится необходимая сила открывания.
0
20
165
180
Оборот
