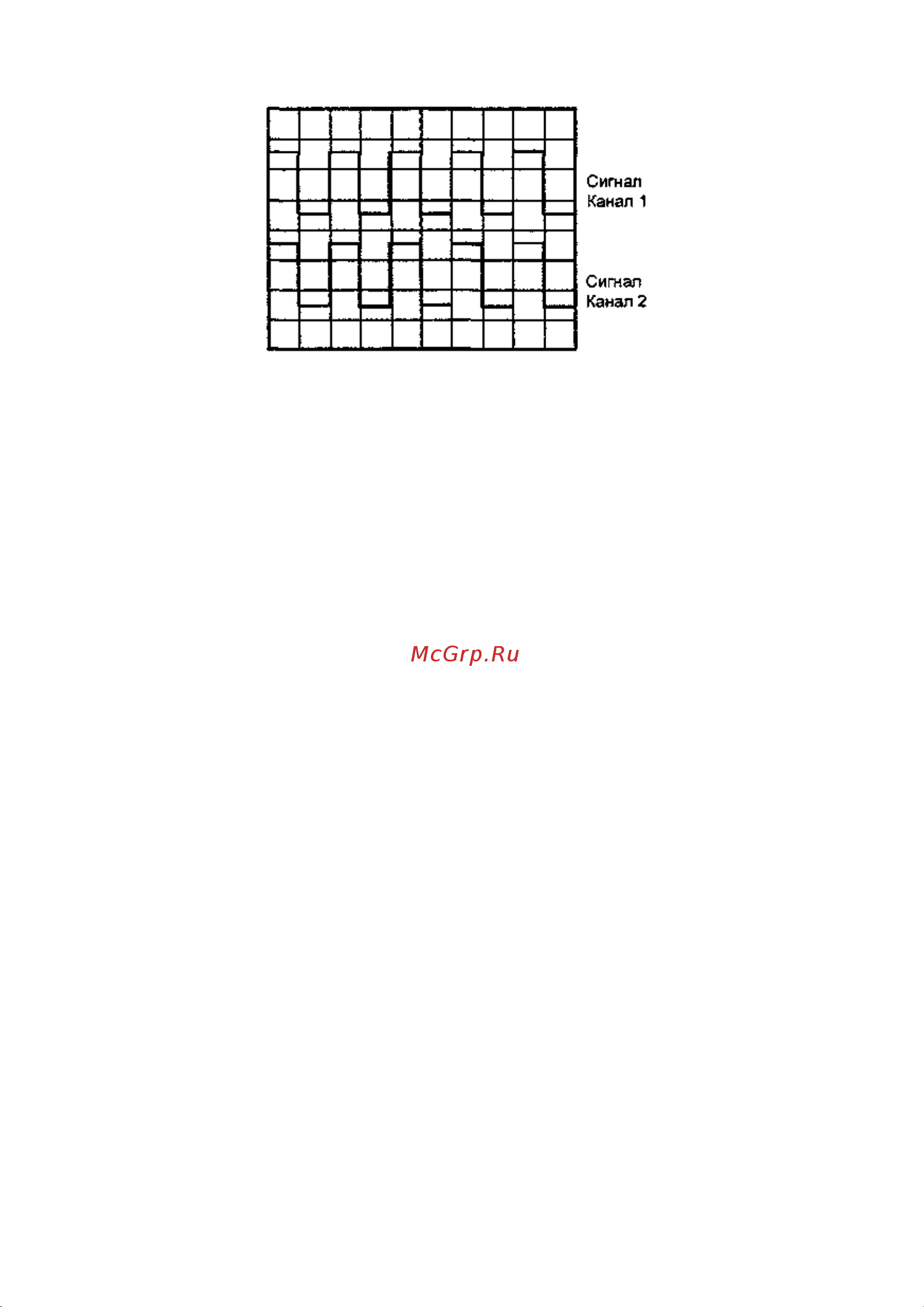

Рис. 7-2

7.5 Режим сложения.

Алгебраическую сумму сигналов СН1 (Канал 1) и СН2 (Канал 2) можно

наблюдать на экране, установив переключатель «MODE» (5) в

положение ADD, разность сигналов - если в канале 2 включена

инверсия сигнала, кнопка «INV» (6) нажата.

Для более точных , желательно чтобы чувствительность каждого из

двух каналов была одинаковой, что можно сделать посредством

регуляторов «VARIABLE» (27) и (20). Вертикальное перемещение лучей

может быть произведено регулятором POSITION любого канала.

Синхронизация.

Выбор режимов и источника синхронизации необходим для

устойчивого изображения линии развертки на ЭЛТ.

Назначение переключателя MODE (14):

AUTO (автоматический) Выбор автоматического режима работы

развертки осуществляется установкой переключателя в положение

«AUTO». Генератор развертки работает в автоколебательном режиме

без сигнала синхронизации. Как только появится сигнал

синхронизации, генератор развертки будет работать синхронно с

входным сигналом. Режим AUTO удобно использовать при включении

прибора для наблюдения луча и входного сигнала и последующего

включения других режимов работы прибора. При установке органов

управления в необходимые положения можно установить режим

«NORM». Режим «AUTO» должен использоваться при исследовании

постоянных напряжений и сигналов с малыми амплитудами когда нет

синхронизации развертки.

NORM (ждущий) Генератор развертки не будет запускаться до тех пор

пока не будет входного сигнала и не будет установлен необходимый

уровень запуска развертки ручкой «TRIG LEVEL». Генератор развертки

формирует только один ход луча и в дальнейшем активируется только

при поступлении другого сигнала синхронизации. В режиме «NORM»

на экране не будет отображения луча, до тех пор пока не будет

синхронизации. В режиме сложения сигнала от канала 1 и 2 и режиме

синхронизации «NORM» не будет отображения ни одного канала до

тех пор, пока не будет синхронизации.
