TV-V Перевод переключателя «MODE» в положение «TV-V» позволяет

выделять кадровые синхроимпульсы из полного видеосигнала.

Синхронизация кадровыми импульсами позволяет наблюдать ТВ

кадры. При этом коэффициент развертки желательно установить в

положение 2мс/дел для наблюдения одного кадра и 5 мс/дел для

наблюдения двух кадров видео сигнала.

TV-H Перевод переключателя «MODE» в положение «TV-H» позволяет

выделять строчные синхроимпульсы из полного видеосигнала.

Синхронизация строчными импульсами позволяет наблюдать ТВ

строки. При этом коэффициент развертки желательно установить в

положение 10 мкс/дел. Более удобный размер изображения можно

установить ручкой «VARIABLE».

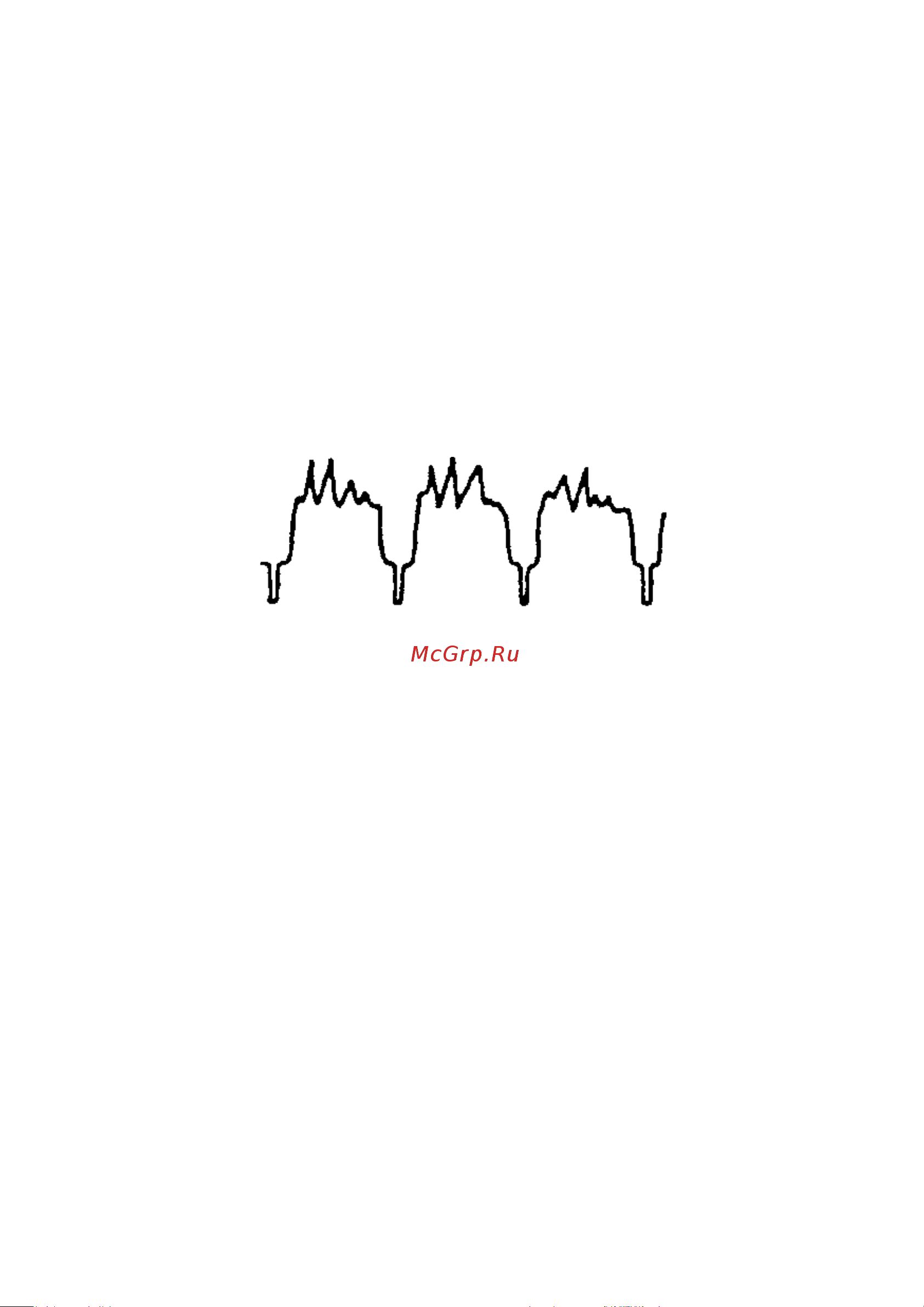

Синхронизация возможна только полярностью, это означает что

синхросигнал должен быть отрицательным и видео сигнал

положительным. Как показано на рис. 7-3

ис. 7-3

Функции переключателя SOURCE:

Переключатель SOURCE используется для выбора источника

синхронизации.

VERT (DUAL ALT): в одноканальном режиме в качестве источника

синхронизации выбирается сигнал канала 2, в двухканальном режиме

поочередно от канала 1 и канала 2.

СН 1: в одноканальном режиме и в двухканальном режиме в качестве

источника синхронизации выбирается сигнал канала 1.

EXT . Развёртка запускается внешним сигналом, который подаётся на

внешний вход. Так как развёртка синхронизируете* одним и тем же

сигналом это позволяет исследовать сигналы различной амплитуды,

частоты и формы без перестройки регулировок синхронизации.

LINE: сигнал с частотой сети переменного тока используется как сигнал

синхронизации. Этот метод эффективен, когда измеряемый сигнал

имеет временное соотношение с частотой сети.

Выбор уровня запуска и полярности:

Запуск развертки осуществляется при установке определенного

уровня запуска. Вращение ручки приводит к изменению начальной

точки запуска генератора развертки. При вращении ручки в область

«+» запуск будет происходить положительной полуволной, при

вращении ручки в область «-» запуск будет происходить

отрицательной полуволной, когда ручка находится в центральном

положении запуск развертки будет осуществляться с нулевой линии.
