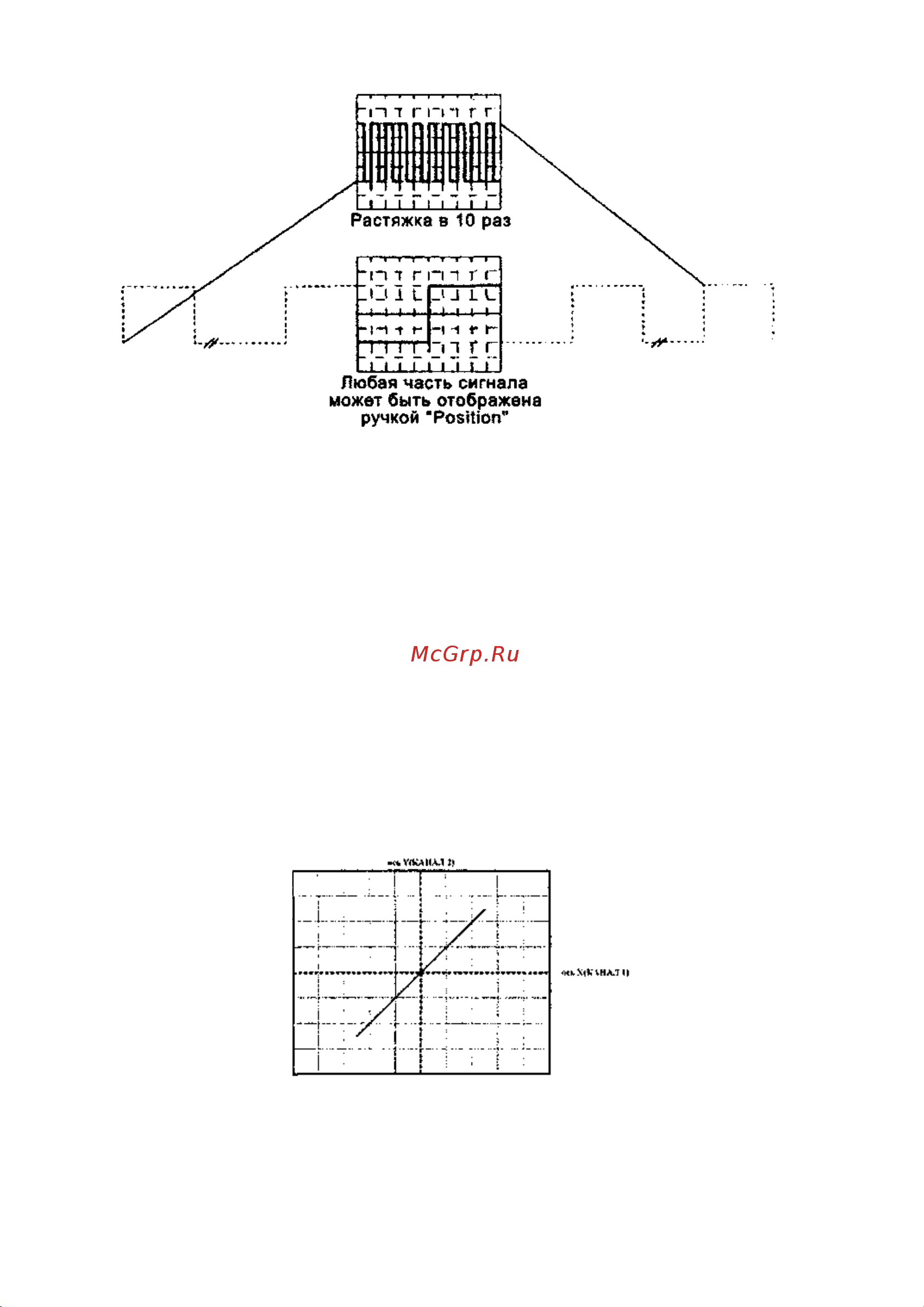

Рис. 7-5

(Развертка в положении в/дел х 1/10)

Таким образом, нерастянутая максимальная скорость развертки (0.1

мкс/дел) может быть увеличена следующим образом:

0,1 мксек/дел х 1/10=10 нсек/дел

Когда развёртка увеличена и скорость развёртки - более чем 0.1

мкс/дел, яркость луча может уменьшиться.

7.9 Режим Х-У.

Установите переключатель время/дел в положение Х-У для установки

режима наблюдения фигур Лисажжу. Входы распределятся

следующим образом:

Х-ось (горизонтальная) Вход канала 1

У-ось (вертикальная) Вход канала 2

Внимание: Когда сигналы высокой частоты наблюдают с помощью Х-У

режима, следует обратить внимание на полосу частот и различие фаз

между X и У-осью.

Режим Х-У используется для измерения которые не могут быть

проведены в обычном режиме (измерение отношений частот,

температуры, скорости и т.д.).

1. Установите переключатель время/дел в положение Х-У. Канал1

станет осью X и канал 2 станет осью У.
