2. Ручками положения луча по горизонтали и вертикали установите

изображение в необходимую часть

экрана.

3. Переключателем В/дел канала 1 установите необходимый размер

изображения по оси X

4. Переключателем В/дел канала 2 установите необходимый размер

изображения по оси У

7.10 Калибровка делителя.

Как указанно в ТТД, делитель расширяет диапазон измерений. Если

компенсация делителя не должным образом выполнена,

отображенная форма сигнала будет искажена и приведёт к

погрешностям в измерениях.

Подключите делитель 1:10 к входаму СН1 или СН2, и установите

переключатель VOLTS/DIV в положение 50мВ. Подсоедините делитель

к выходу калибратора и с помощью переменного резистора

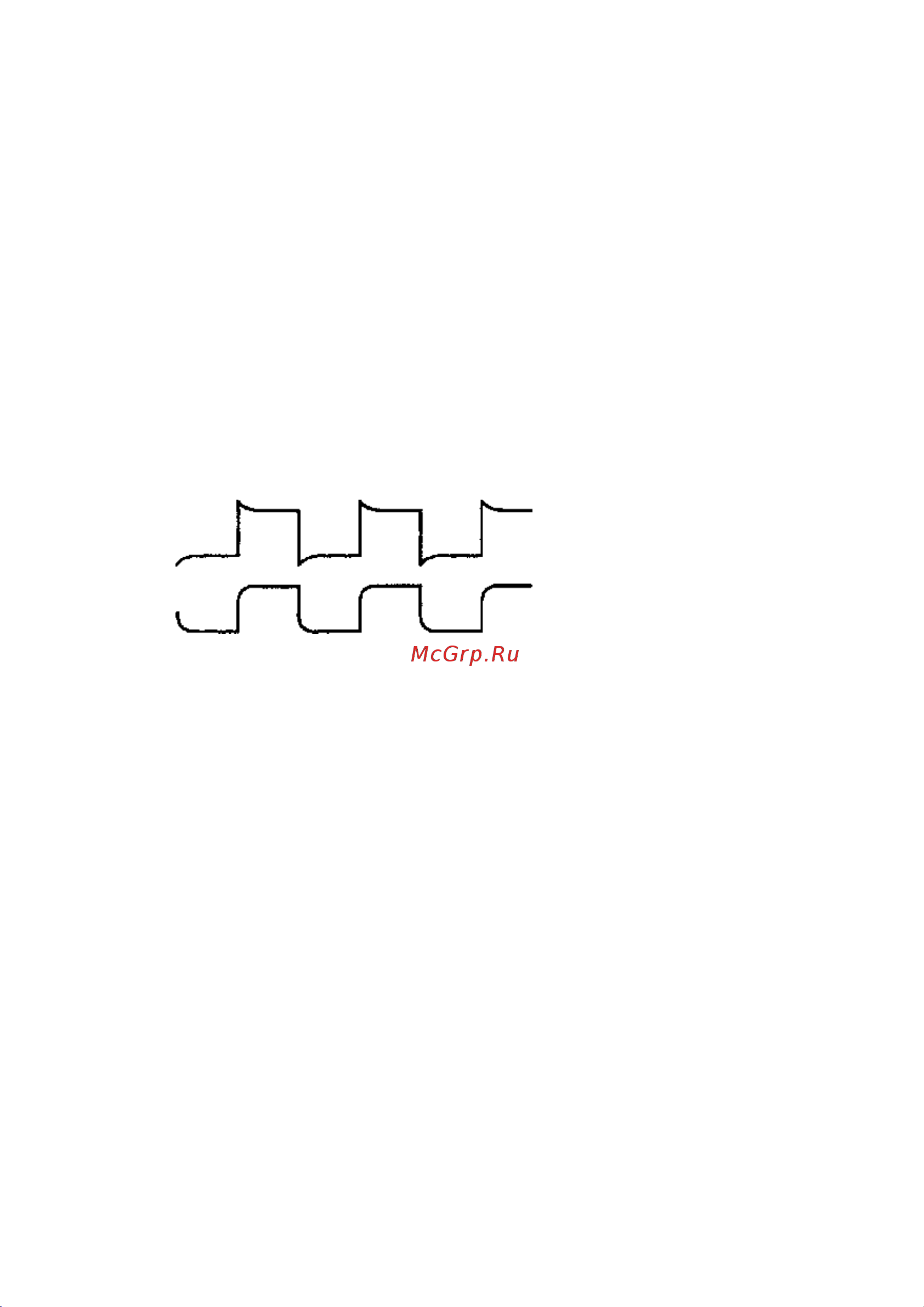

установите оптимальное изображение сигнала. См. рис. 7-7:

недокомпенсация

перекомпенсация

8. Техническое обслуживание

Описанные ниже операции должны выполняться квалифицированным

пользователем. Во избежание поражения электрическим током не

выполняйте никаких операций, кроме тех, что указаны в настоящем

описании.

8.1 Замена плавкого предохранителя.

Если перегорел предохранитель, индикатор «Сеть» не будет

включаться, и соответственно, осциллограф не будет работать. Замена

производится только на плавкий предохранитель рекомендованного

номинала, который указан на задней панели.

8.2 Выбор напряжения питающей сети.

Первоначально осциллограф может быть установлен на рабочее

напряжение 115 В или 230 В, с частотой 50/60 Гц. Переключение от

одного сетевого напряжения к другому выполняется с помощью

переключателя напряжения сети как показано на странице 8. На

задней панели указано напряжение сети, на которое осциллограф был

установлен на заводе. Чтобы переключить напряжение питания

выполните следующие операции:

1. Убедитесь, что сетевой шнур отключен от сети.

2. Установите переключатель напряжения в требуемое

положение, соответствующее напряжению сети.

3. Изменение напряжения питающей сети может также
