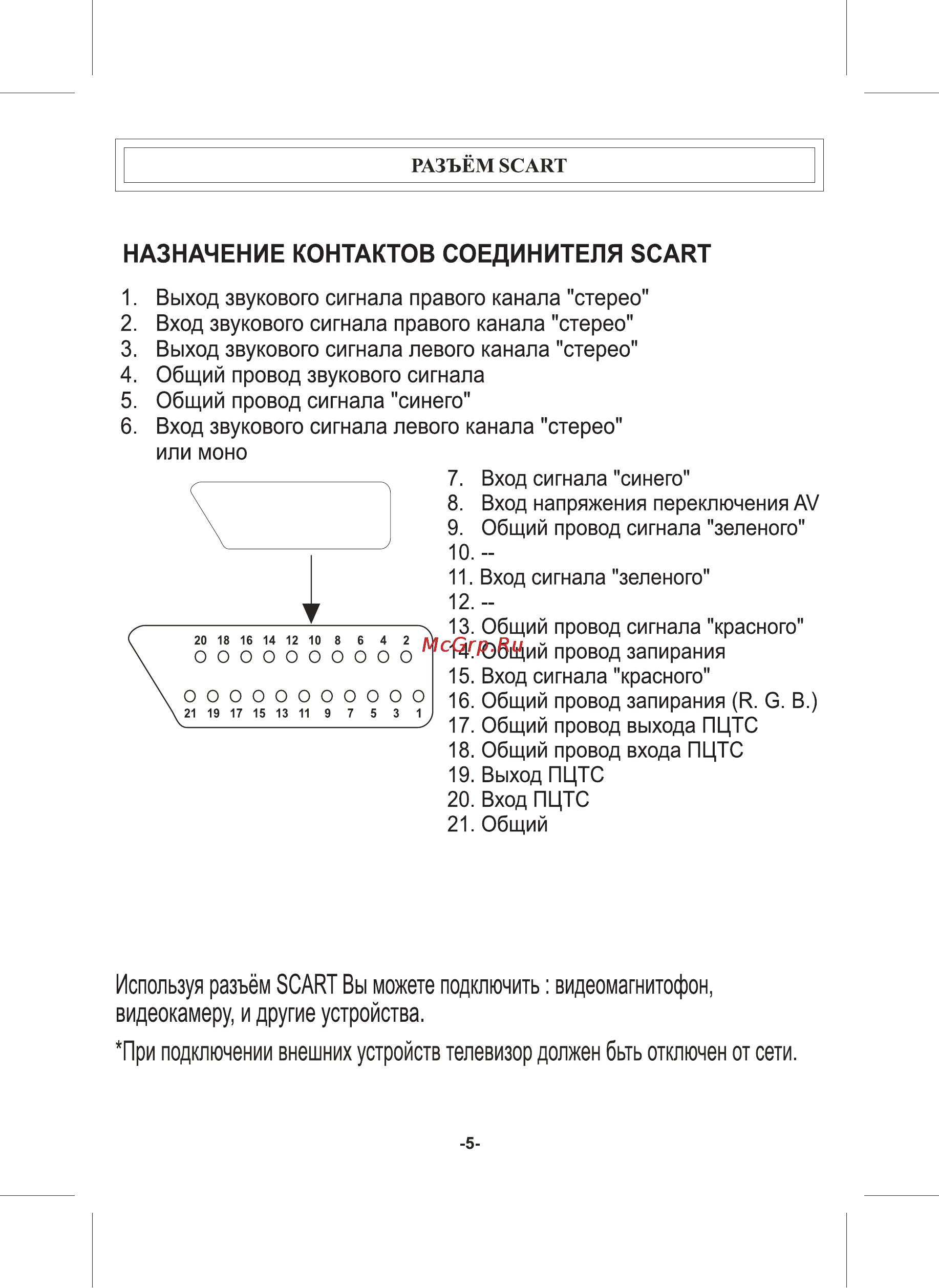

РАЗЪЁМ SCART НАЗНАЧЕНИЕ КОНТАКТОВ СОЕДИНИТЕЛЯ SCART 1 Выход звукового сигнала правого канала стерео 2 Вход звукового сигнала правого канала стерео 3 Выход звукового сигнала левого канала стерео 4 Общий провод звукового сигнала 5 Общий провод сигнала синего 6 Вход звукового сигнала левого канала стерео или моно 7 Вход сигнала синего 8 Вход напряжения переключения А 9 Общий провод сигнала зеленого 10 11 Вход сигнала зеленого 12 13 Общий провод сигнала красного 20 18 16 14 12 10 8 6 4 2 14 Общий провод запирания 0000000000 15 Вход сигнала красного 00000000000 16 Общий провод запирания R О В 21 19 17 15 13 11 9 7 5 3 1 17 Общий провод выхода ПЦТС 18 Общий провод входа ПЦТС 19 Выход ПЦТС 20 Вход ПЦТС 21 Общий Используя разъём SCART Вы можете подключить видеомагнитофон видеокамеру и другие устройства При подключении внешних устройств телевизор должен бьть отключен от сети 5
