8. СБОРКА.

Мотопомпа поставляется в собранном виде, для начала работ

требуется смонтировать всасывающие и напорные рукава. Для работы

необходимо использовать армированные или гофрированные

рукава, которые исключают «переламывание».

ВНИМАНИЕ!

Перед присоединением рукавов убедитесь в отсутствии

посторонних предметов во всасывающем и напорном патрубке

водяного насоса, а также проверьте отсутствие посторонних

предметов внутри рукава. Попадание посторонних предметов

может привести к выходу насоса из строя и не подлежит ремонту

по гарантии.

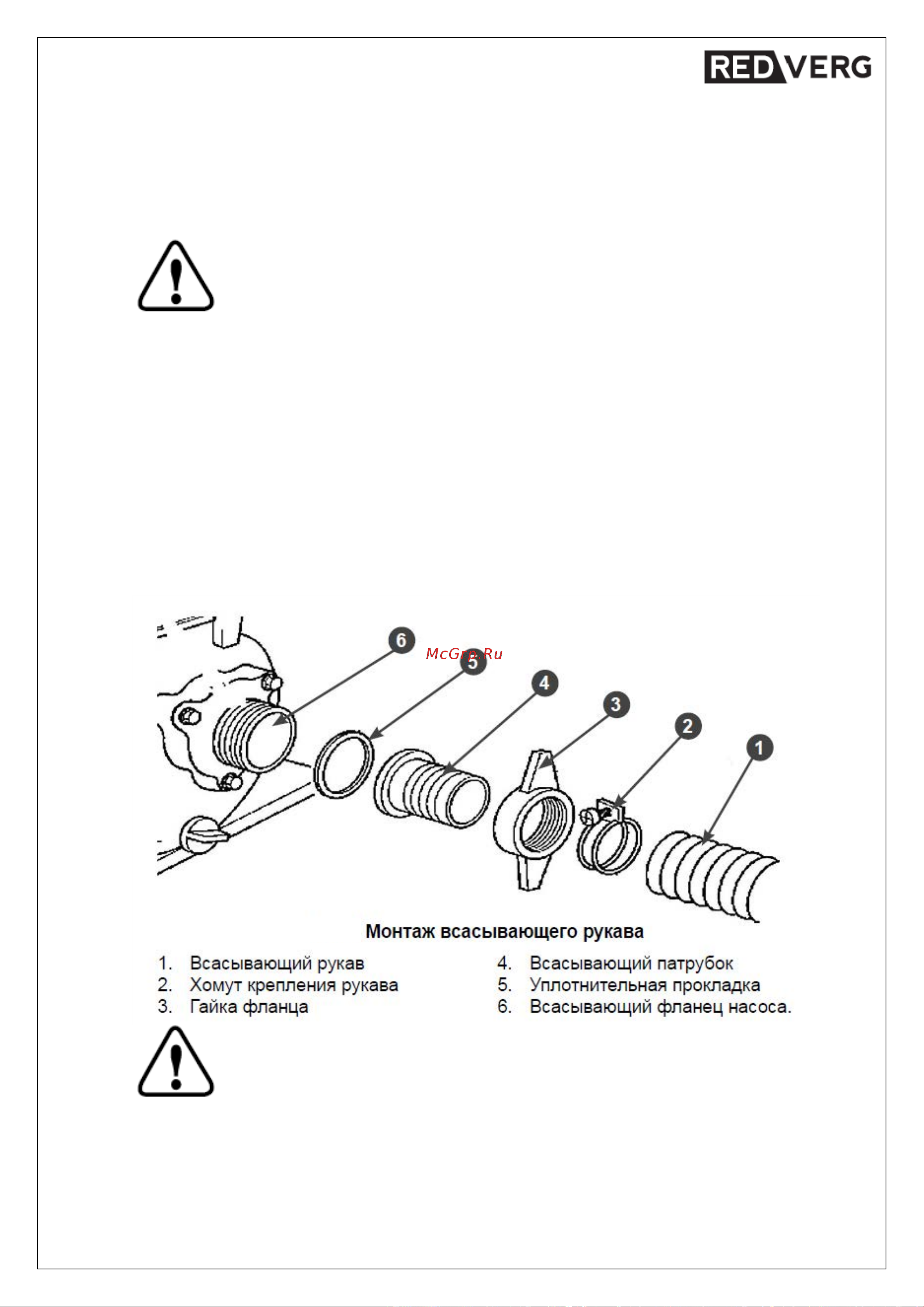

Последовательность действий при монтаже всасывающего рукава

приведена на Рис.3. Установите всасывающий патрубок (4) через

уплотнительную прокладку (5) к фланцу насоса (6) и плотно затяните

гайку фланца (3). Наденьте до упора всасывающий рукав (1) на

патрубок и затяните его хомутом (2).

ВНИМ

АНИЕ!

При монтаже следите за тем, чтобы под хомутом не было складок

стенок рукавов. Затяжка хомута не должна превышать 40%

толщины стенки рукава. Расстояние между торцом рукава и торцом

хомута должно быть не менее 4-5 мм (Рис.4).

Рис.3
