ПРИНЦИП РАБОТЫ И УСТРОЙСТВО ВОДЯНОГО НАСОСА

МОТОПОМПЫ.

Принцип работы водяного насоса заключается в центробежном

эффекте отбрасывания имеющейся в корпусе воды рабочим колесом

(4) внутри корпуса насоса и формировании потока улиткой (3) в

направлении напорного патрубка. При этом ближе к оси вращения

рабочего колеса возникает разрежение, позволяющее открыть

обратный клапан и всасывать воду через всасывающий патрубок.

Всасывание начинается спустя некоторое время после пуска

двигателя, в зависимости от высоты всасывания. Перекачивание

воды до насоса и от насоса осуществляется с помощью рукавов,

которые присоединяются непосредственно к насосу через патрубки (11)

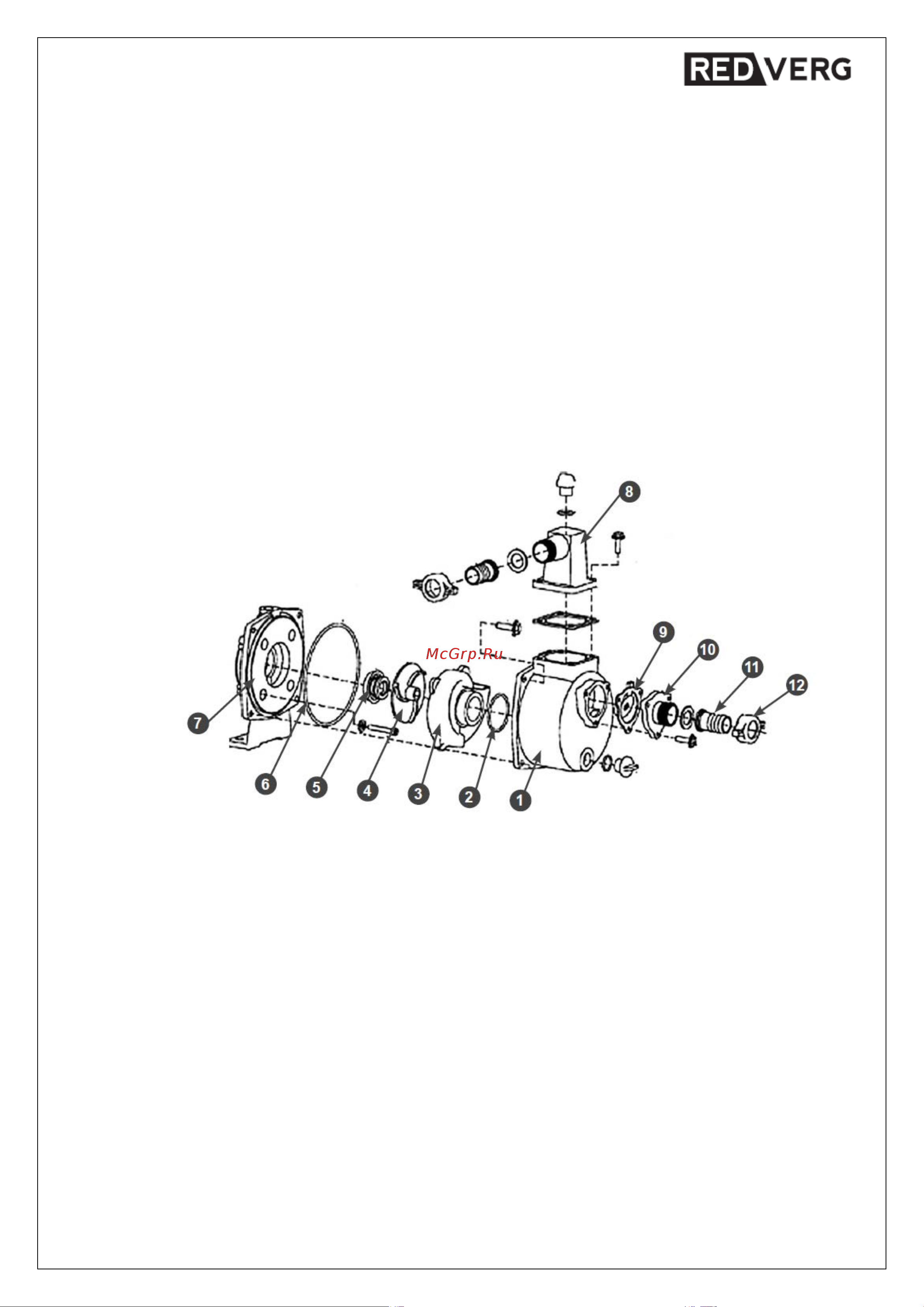

с помощью хомутов. Устройство насоса мотопомпы приведено на

Рис.2.

Ус

тройство насоса мотопомпы.

1,7. Корпус помпы.

2. Уплотнение корпуса крыльчатки (улитки).

3. Корпус крыльчатки (улитка).

4. Крыльчатка (рабочее колесо).

5. Сальник крыльчатки.

6. Уплотнение корпуса помпы.

8. Фланец напорный.

9. Обратный клапан.

10. Фланец всасывающий.

11. Патрубок рукава.

12. Гайка фланца.

Рис.2
