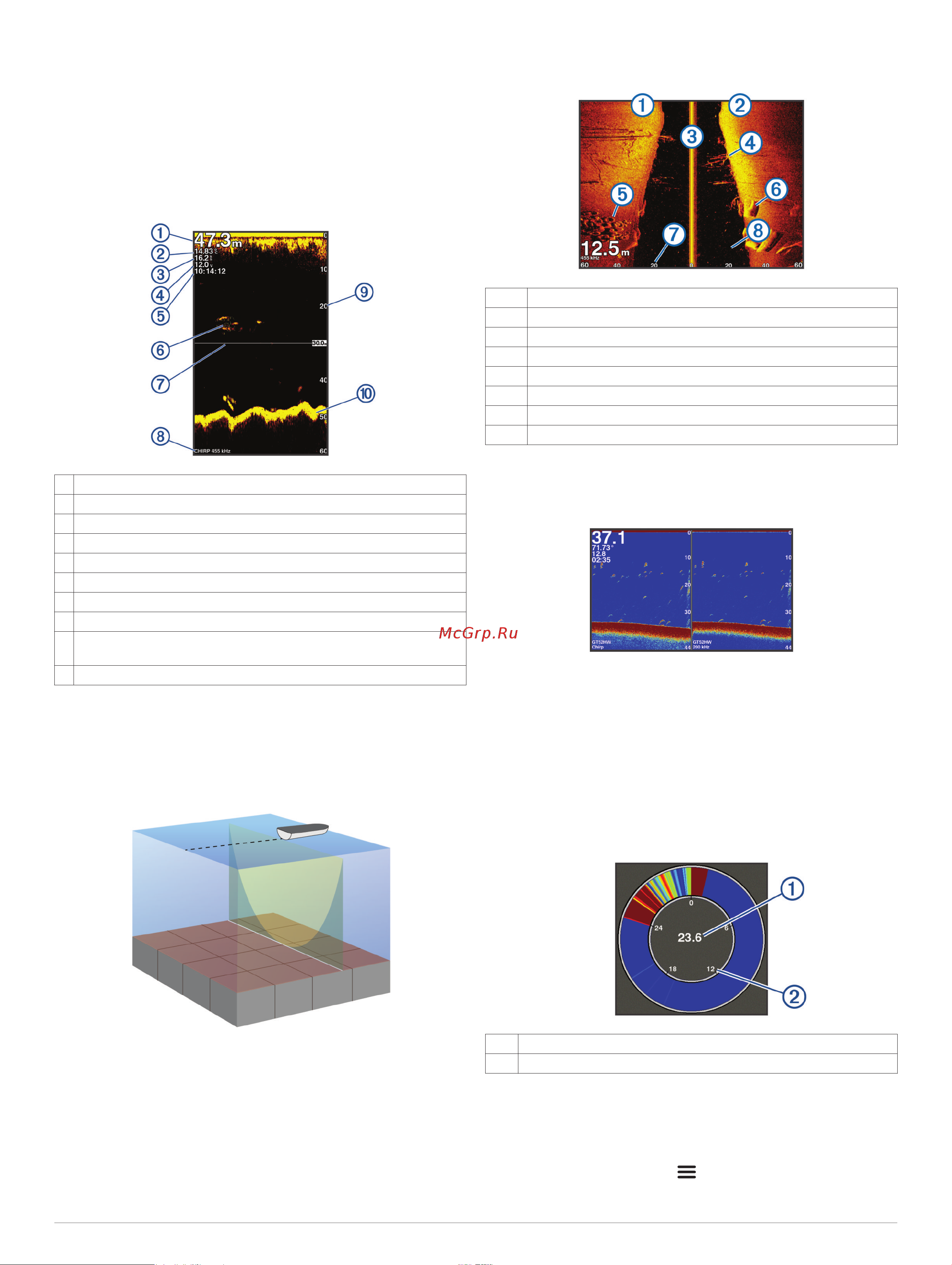

Режим отображения данных сонара
Garmin ClearVü
ПРИМЕЧАНИЕ. для использования Garmin ClearVü
сканирующего сонара требуется совместимый датчик.
Высокочастотный сонар Garmin ClearVü обеспечивает
детальное отображение пространства вокруг судна во
время рыбалки, что позволяет получить полное
представление о подводных объектах, над которыми
проходит судно.
À
Глубина дна
Á
Температура воды
Â
Скорость по GPS
Ã
Напряжение устройства
Ä
Время
Å
Объекты в толще воды (рыба)
Æ
Линия глубины
Ç
Тип датчика, частота и тип масштабирования
È
Индикатор глубины по мере прокрутки экрана данных сонара
справа налево
É
Эхо-сигнал от дна
В обычных датчиках используются конусообразные лучи.
Для сканирующего сонара Garmin ClearVü предусмотрено
использование двух узких лучей, схожих по форме с лучом
копировального аппарата. Эти лучи обеспечивают более
четкое, напоминающее фотографию изображение
пространства вокруг судна.
Вид сонара SideVü
ПРИМЕЧАНИЕ. не все модели поддерживают сонар SideVü
и датчики сканирования.
ПРИМЕЧАНИЕ. для использования сканирующего сонара
SideVü требуются совместимый датчик и рыбопоисковый
эхолот.
Сонар SideVü с технологией сканирования показывает
изображение объектов по бокам от судна. Эту функцию
можно использовать для определения структуры и поиска
рыбы.
À
Слева от судна
Á
Справа от судна
Â
Датчик на вашем судне
Ã
Деревья
Ä
Старые шины
Å
Бревна
Æ
Расстояние сбоку от судна
Ç
Вода между судном и дном
Раздельное отображение частот
На экране с разделением частот можно просматривать две
частоты.
Флэшер
Флэшер отображает показания сонара в виде круговой
шкалы глубины, на которой представлены данные о том, что
находится под вашим судном. Она имеет форму кольца,
которое начинается в верхней части; значения меняются по
часовой стрелке. Число внутри кольца обозначает глубину.
Показания сонара мигают на кольце, если они принимаются
на указанной глубине. Интенсивность сигнала сонара
отображается различными цветами.
Выберите Флэшер.
À
Глубина в текущем местоположении
Á
Шкала глубин
Режим раздельного увеличения
На странице раздельного увеличения в правой части экрана
отображается полный график показаний сонара, а в
левой — его увеличенный участок.
На экране сонара выберите > Масшт. > Раздельное
увеличение.
4 Рыбопоисковый эхолот
