3.

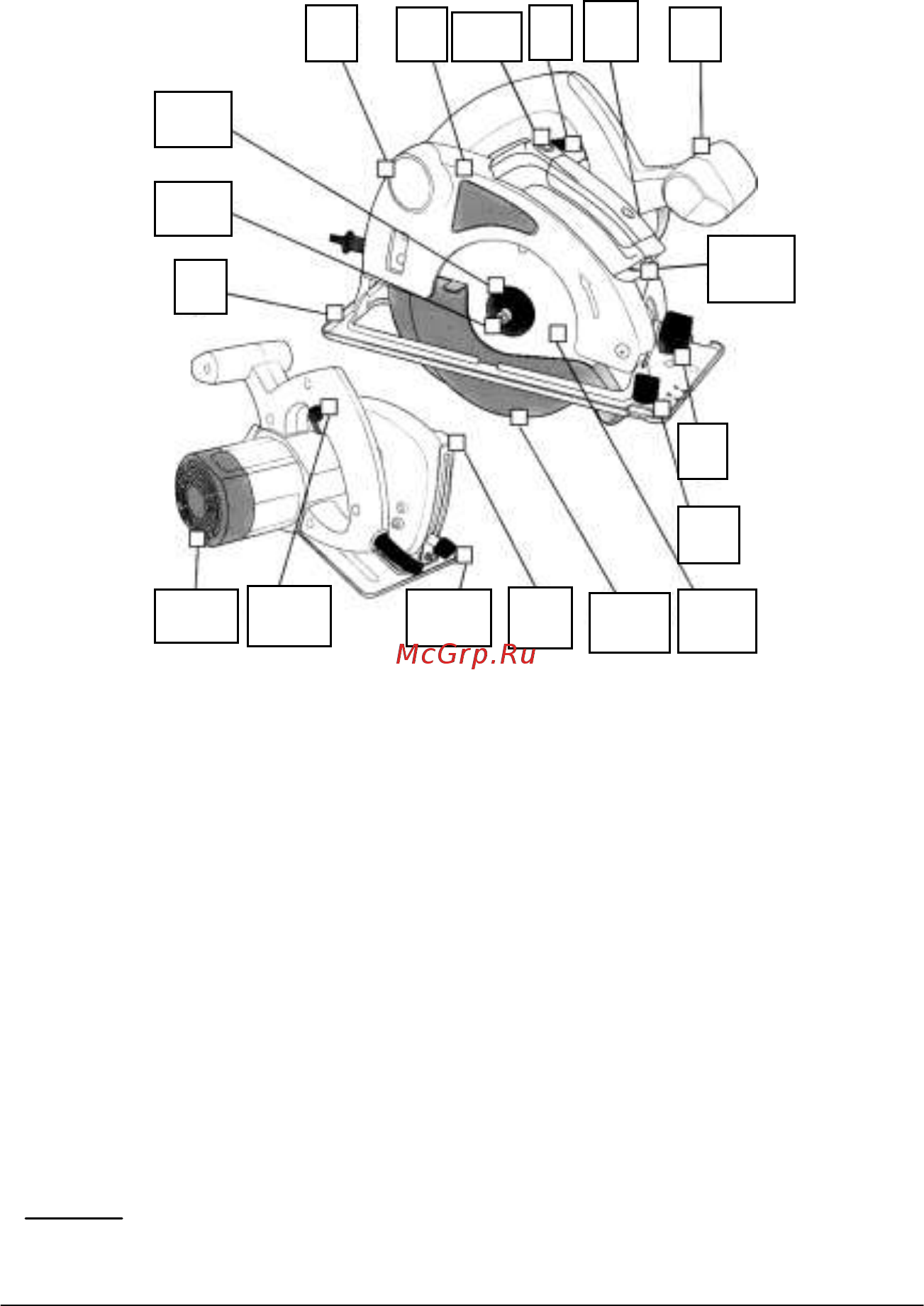

УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ
4
0
®
13
Рис. 1
1. Канал пылеудаления
2
.
Линейка глубины реза
3.
Клавиша
выключателя
4. Защитный кожух верхний
5.
Рукоятка
передняя
6. Линейка угла наклона
7.
Зажимной
винт
параллельного
упора
8.
Зажимной
винт угла
наклона
корпуса
9. Опорная
подошва
пилы
1
О
.
Пильный
диск
11.
Подвижный защитный
кожух
12. Болт
крепления
пильного диска
13.
Внешний
фланец
14. Корпус электродвигателя
15. Кнопка
блокировки
пуска
16.
Зажимной
винт линейки глубины реза
17.
Выключатель
лазера
18.
Лазерный указатель
реза
Внимание! Внешний вид инструмента может незначительно отличаться от приведенного на
рисунках
.
Это
вызвано
дальнейшим
техническим
усовершенствованием
модели.
Изготовитель оставляет
за собой право
вносить изменения в конструкцию и комплектацию инструмента без предварительного уведомления
пользователя
,
с целью
повышения
его
потребительских качеств
.
4.ЭКСПЛУАТАЦИЯ
4.1. Распаковка
Откройте коробку.
Извлеките
все
комплектующие
детали и узлы.
Проверьте
комплектность инструмента
.
Осмотрите инструмент на отсутствие вмятин и подобных механических
дефектов
,
которые
могли
возникнуть
при
неправильной
транспортировке.
Внимание!
Внимательно
прочитайте и
соблюдайте
все
действующие
правила «Инструкции
по
безопасности»!
1
4
17
3
6
5
18
13
12
9
8
7
10
11
2
16
15
14
