10
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

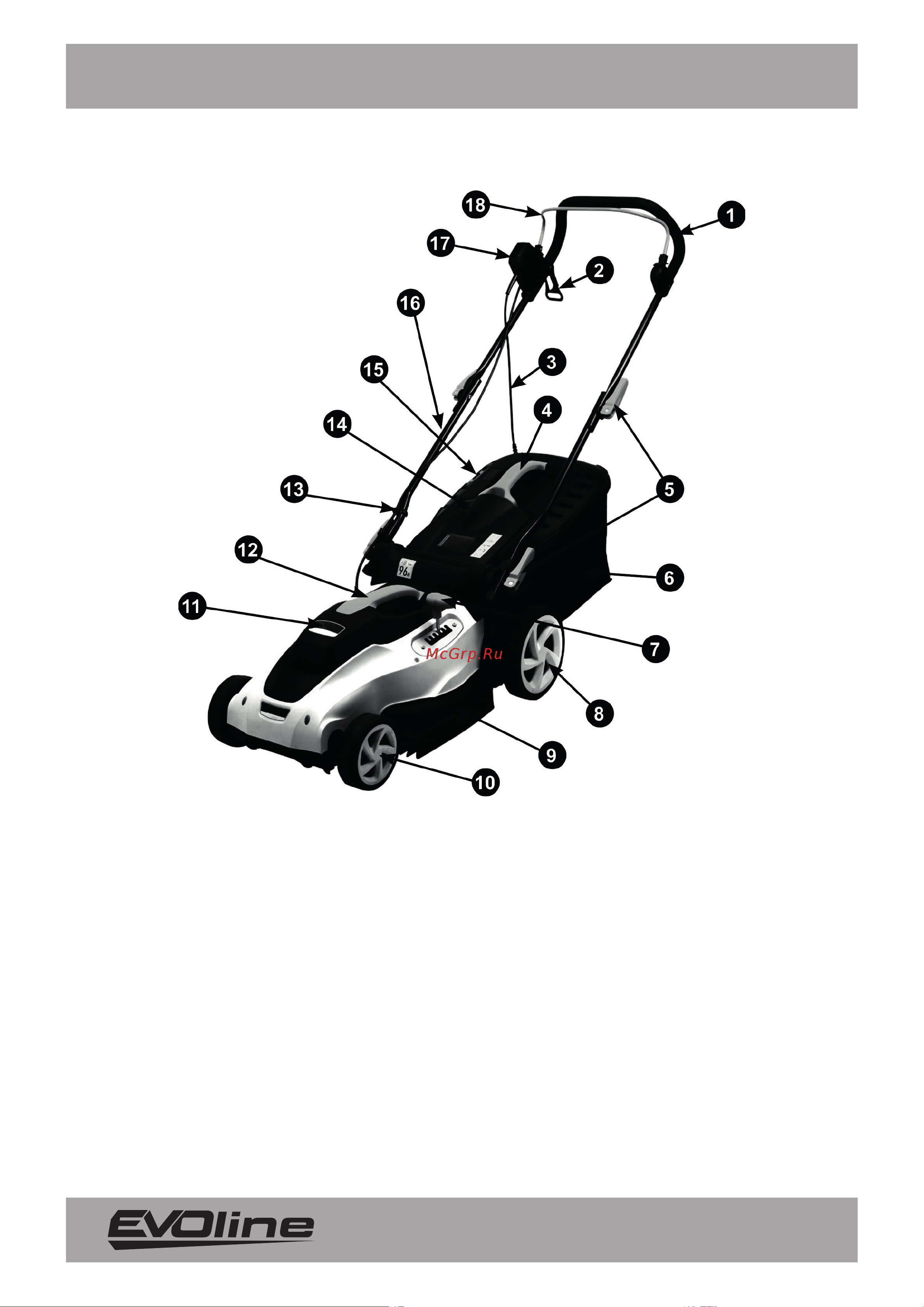

Рис. 1 Основные узлы и органы управления газонокосилки
1. Рукоятка рабочая верхняя часть
2. Кронштейн крепления удлинителя
3. Кабель включения с вилкой
4. Ручка травосборника
5. Рычаг фиксатора крепления рукоятки
6. Травосборник
7. Рычаг регулировки высоты скашивания
8. Колесо заднее
9. Корпус (дека) газонокосилки
10. Колесо переднее
11. Корпус двигателя
12. Ручка транспортировочная
13. Фиксатор кабеля включения
14. Крышка деки задняя
15. Индикатор заполнения травосборника
16. Рукоятка рабочая нижняя часть
17. Блок выключателя
18. Рычаг выключателя
