ПРИНЦИП РАБОТЫ ГАЗОНОКОСИЛКИ

Крутящий момент от вращающегося якоря электродвигателя передается на выходной вал

привода ножа через шестерёнчатую передачу. При вращении ножа его лопастями соз-

даётся мощный воздушный поток в направлении от нижней части деки к задней. Трава,

поднятая воздушным потоком, срезается лезвиями вращающегося ножа и затем вместе с

воздушным потоком выбрасывается в травосборник. Конечная высота травы газона до-

стигается за счет регулировки высоты скашивания.

8. СБОРКА

КОМПЛЕКТНОСТЬ

Комплектность газонокосилки приведена в Таблице 1.

ТАБЛИЦА 1. Комплектность* газонокосилки

Наименование Кол-во

Газонокосилка 1 шт.

Рукоятка рабочая верхняя часть 1 шт.

Руководство по эксплуатации 1 шт.

Ручка травосборника 1 шт.

Травосборник верхняя часть 1 шт.

Травосборник нижняя часть 1 шт.

Фиксатор кабеля включения 1 шт.

Фиксатор крепления рукоятки 2 к-та

Кронштейн кабеля** 1 шт.

Газонокосилка поставляется в практически собранном состоянии.

Для сборки устройства выполните следующее:

1. Извлеките из упаковки содержимое. Распакуйте все детали и положите их на ровную

устойчивую поверхность. Удалите все упаковочные материалы. Убедитесь, что содержи-

мое упаковки соответствует комплектности устройства, а повреждения отсутствуют. При

обнаружении некомплектности или повреждений обратитесь в торгующую организацию,

где приобрели устройство.

2. Установите нижнюю часть рабочей рукоятки в рабочее положение.

3. Совместите верхнюю и нижнюю части рукоятки так, чтобы совпали отверстия и соеди-

ните их при помощи эксцентриковых фиксаторов (Рис. 2).

(*) Производитель оставляет за

собой право без предварительного

уведомления вносить изменения в

комплектность

(**) Установлен на верхней части

рабочей рукоятки

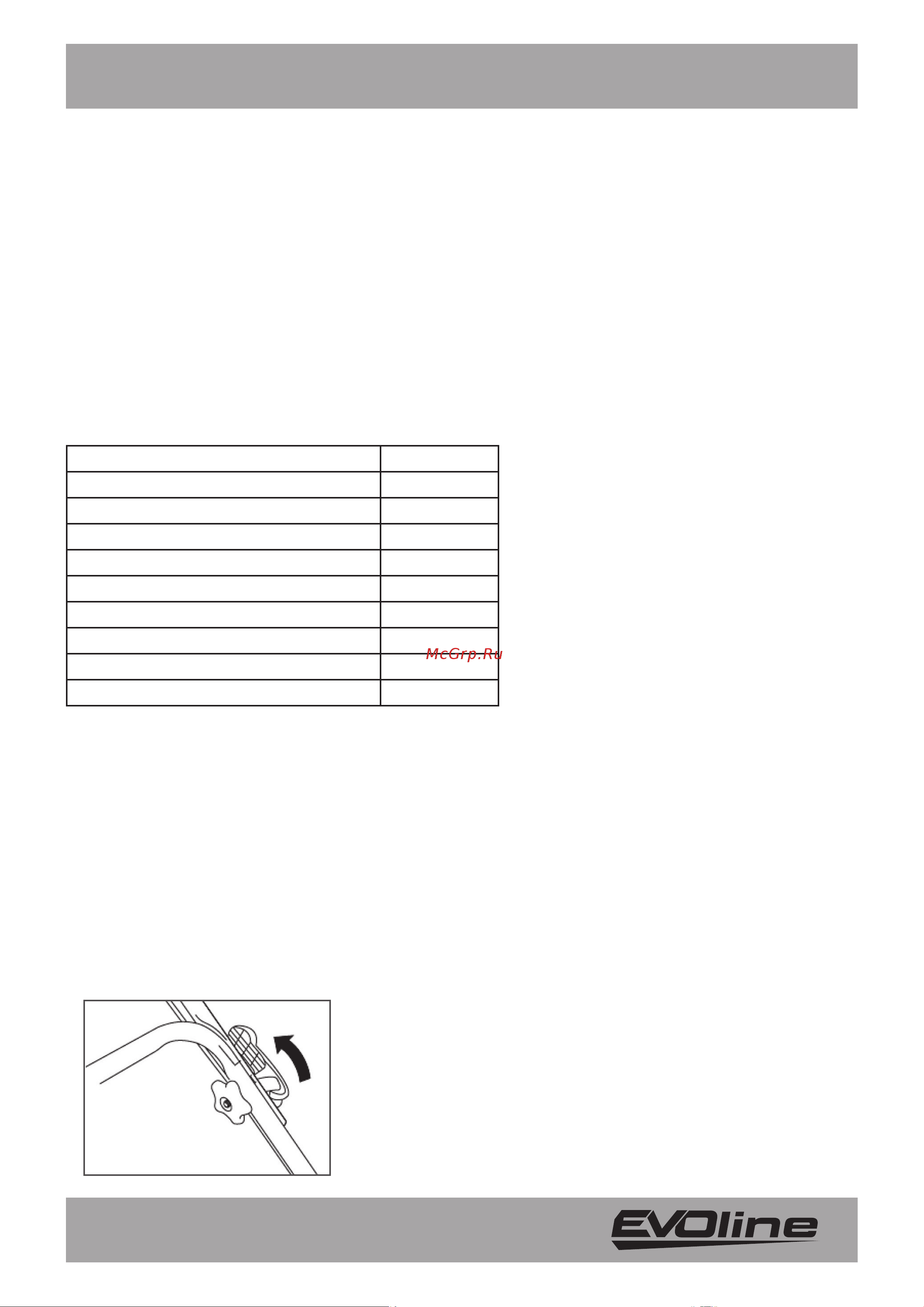

Рис. 2 Соединение верхней и нижней части

рукоятки
