4. Установите требуемую высоту рукоятки при помощи зуб-

чатого основания рукоятки 1 (Рис. 3). Для этого отверните

рычаг эксцентрикового фиксатора 2, отсоедините основа-

ние 1 от корпуса газонокосилки и установите его в требуе-

мое положение, затем заверните рычаг 2 (Рис. 3). Повтори-

те действия со вторым основанием рукоятки.

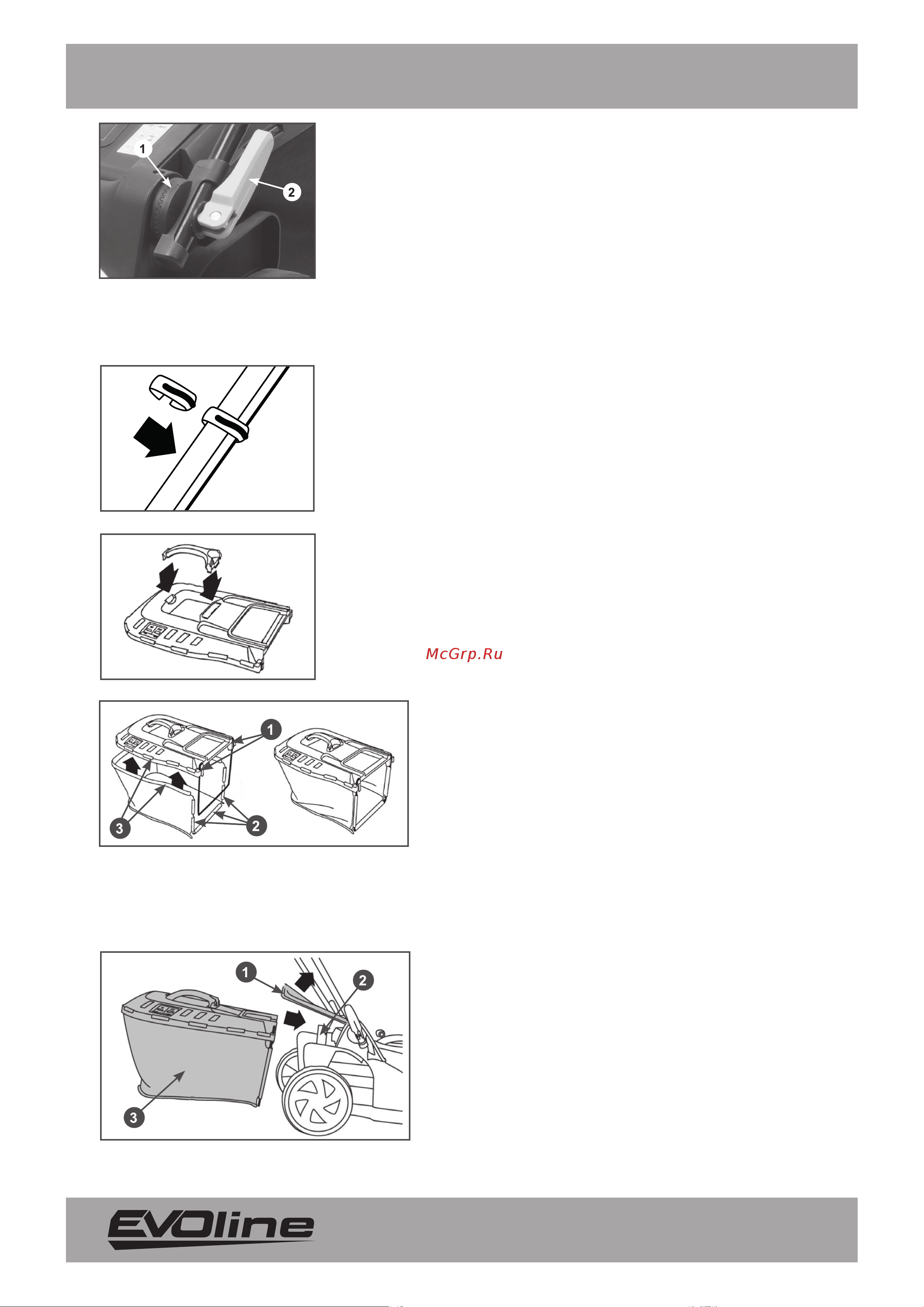

Рис. 3 Установка высоты рабочей рукоятки

1. Основание рукоятки

2. Рычаг фиксатора

5. Закрепите кабель включения фиксатором (Рис. 4).

Рис. 4 Крепления кабеля включения

6. Соберите травосборник.

Для этого:

• Установите ручку травосборника (Рис. 5).

Рис. 5 Установка ручки травосборника

Рис. 6 Сборка травосборника

• Установите металлическую скобу травосборни-

ка 1 как показано на (Рис. 6).

• Соедините нижнюю и верхнюю часть травос-

борника при помощи специальных защелок 3

(Рис. 6).

• Закрепите скобу 1 фиксаторами 2.

1. Скоба

2. Защелки

3. Фиксаторы

Рис. 7 Установка травосборника

7. Поднимите заднюю крышку деки 1 и установи-

те травосборник 3 на специальные выступы 2 на

корпусе газонокосилки, как показано на (Рис. 7.)

1. Крышка задняя

2. Выступ

3. Травосборник
