Парма ЭТ-1200 02.002.00006 [5/9] Муфта разъемная 11 фиксатор муфты 12 штанга нижняя 13 кожух защитный 14 болт крепления защитного кожуха

Содержание

• Парта 1
• Руководство по эксплуатации 1
• Парта парта 2
• Настоящее изделие относится к бытовой серии электроин струментов после непрерывной работ 3
• Опасности чтобы избежать травм и других неприятных си туаций при использовании электротриммера следует стро го соблюдать основные правила техники безопасности про читайте и запомните эти указания прежде чем приступите к работе электротриммером 3
• Парта парта 3
• См рис 1 3
• Течение 30 минут необходимо выключить электротриммер на 10 15 минут и дать ему остыть не допускайте перегрузок инструмента повреждения электротриммера в условиях перегрузки и дли тельного использования без перерывов не обеспечивается гарантийным обслуживанием 3
• Уважаемый покупатель 3
• Электротриммер является оборудованием повышенной 3
• Запрещается резка любых других материалов все неисправ ности возникающие по этой причине не обеспечиваются га рантийным ремонтом запрещается использование других режущих насадок не 4
• Парта парта 4
• Предназначенных для данного электротриммера 4
• Электротриммер предназначен для стрижки газонов и среза ния растений с нетвердым стеблем 4
• Модель эт 1200 5
• Муфта разъемная 11 фиксатор муфты 12 штанга нижняя 13 кожух защитный 14 болт крепления защитного кожуха 5
• Парта парта 5
• Рис 5
• Рис расположение основных элементов электротриммера 5
• Рукоятка 6 силовой кабель с вилкой 7 корпус 8 фиксатор передней рукоятки 9 штанга верхняя 5
• Рукоятка передняя 2 крепление для установки ремня 3 выключатель 4 кнопка блокировки выключателя 5
• Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 5
• Запрещается использовать различные виды растворителей для очистки корпусных деталей изделия 6
• Запрещается хранить электротриммер в пыльных помещениях 6
• Парта парта 6
• Внимание самостоятельная разборка узлов электротрим 7
• Мера в течение гарантийного срока эксплуатации запрещена 7
• Парта парта 7
• Инструкции указанные в данном руководстве не относятся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практиче ской эксплуатацией и соблюдение всех предосторожностей входит в его непосредственные обязанности 8
• Парта парта 8
• Www uralopt ru services 9
• Адресах сервисных центров доступна 9
• Актуальная информация о действующих 9
• На нашем сайте 9
• Парта 9

Похожие устройства

• Парма ЭТ-1500 Н 02.002.00007 Инструкция по эксплуатации
• Парма ЭТ-1500 НВ 02.002.00008 Инструкция по эксплуатации
• Euro-lift KCD 0019832 Инструкция по эксплуатации
• Автоспас ЛПЭ45ВИ Рысак W0959 Инструкция к лебедке Автоспас ЛПЭ45ВИ Рысак W0959
• Автоспас ЛПЭ56ВИ Бизон W1835 Инструкция
• Автоспас ЛПЭ81ВИ Бизон W0965 Инструкция к лебедке Автоспас ЛПЭ45ВИ Рысак W0959
• ROCK RP3500 9201-10005 Инструкция к лебедке ROCK RP3500 9201-10005
• Euro-lift KDJ-2200E1 00004876 Инструкция к лебедке EURO-LIFT KDJ-3200E1 00006994
• Автоспас ЛПЭ68ВИ Бизон W0964 Инструкция к лебедке Автоспас ЛПЭ45ВИ Рысак W0959
• Автоспас ЛПЭ81ВИ Бизон W0966 Инструкция к лебедке Автоспас ЛПЭ45ВИ Рысак W0959
• Euro-lift KCD 0019834 Инструкция по эксплуатации
• Gigant 500/1000 кг, 220B, 100/50 м GEW-10 Инструкция к Gigant 500/1000 GEW-10
• Gigant 500/1000 кг, 220В, 30/15м GEW-09 Инструкция к Gigant 500/1000 GEW-10
• Автоспас ЛПЭ11М Мустанг W1398 Инструкция к лебедке Автоспас ЛПЭ45ВИ Рысак W0959
• Автоспас ЛПЭ15М Мустанг W1400 Инструкция к лебедке Автоспас ЛПЭ45ВИ Рысак W0959
• Автоспас ЛПЭ38В Рысак 12В W0831 Инструкция к лебедке Автоспас ЛПЭ45ВИ Рысак W0959
• Автоспас ЛПЭ56ВИ Бизон 24 В NEW W1589 Инструкция к лебедке Автоспас ЛПЭ45ВИ Рысак W0959
• COMEUP DV-12 12V STD EAC 857135 Инструкция по использованию электрических автомобильных лебедок COMEUP
• COMEUP DV-12 24V STD EAC 857140 Инструкция по использованию электрических автомобильных лебедок COMEUP
• COMEUP DV-12 light 12V EAC 850018 Инструкция по использованию электрических автомобильных лебедок COMEUP

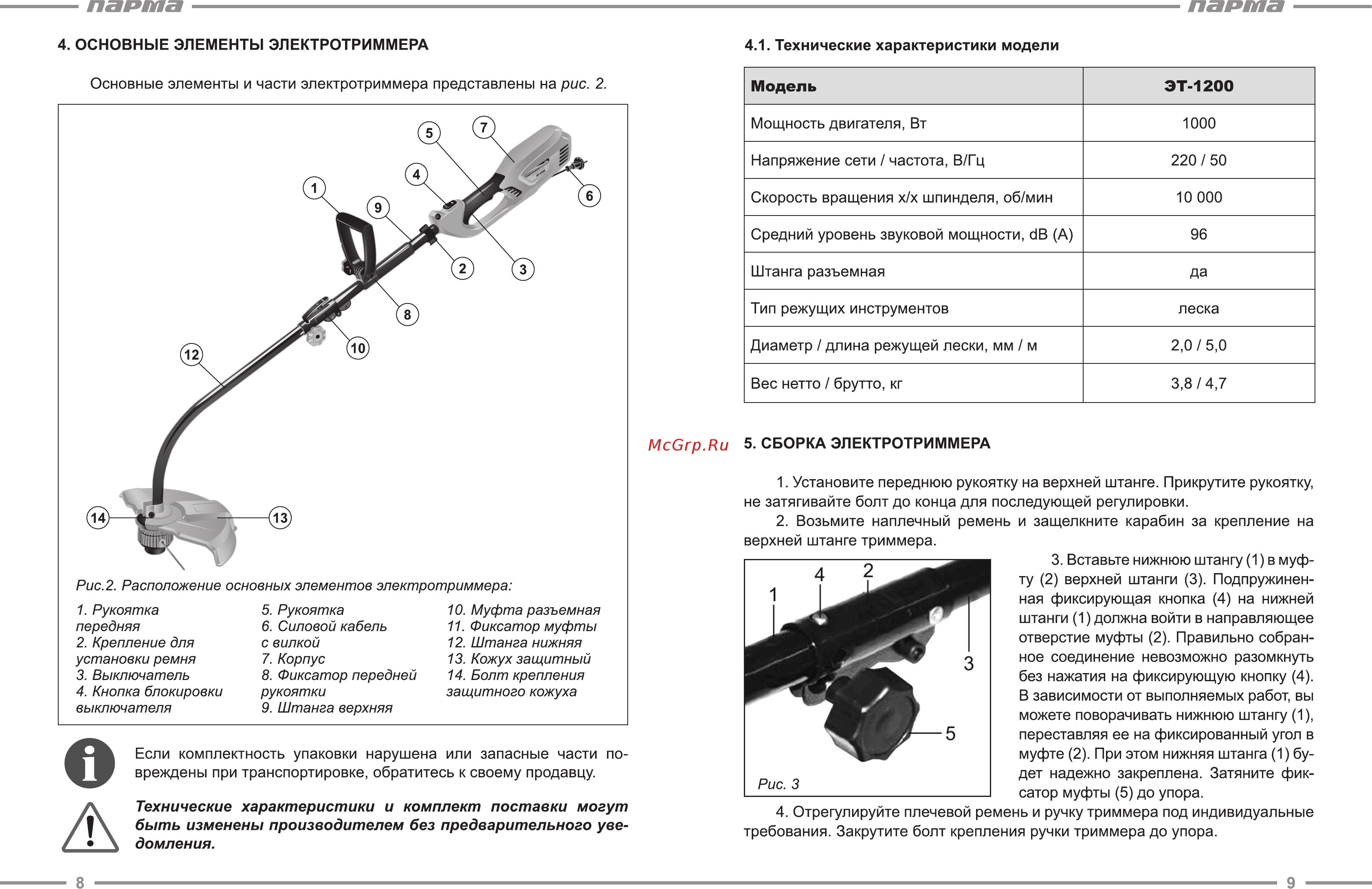

парта парта 4 ОСНОВНЫЕ ЭЛЕМЕНТЫ ЭЛЕКТРОТРИММЕРА 4 1 Технические характеристики модели Основные элементы и части электротриммера представлены на рис 2 Модель Мощность двигателя Вт Напряжение сети частота В Гц Скорость вращения х х шпинделя об мин ЭТ 1200 1000 220 50 10 000 Средний уровень звуковой мощности 6В А 96 Штанга разъемная да Тип режущих инструментов леска Диаметр длина режущей лески мм м 2 0 5 0 Вес нетто брутто кг 3 8 4 7 5 СБОРКА ЭЛЕКТРОТРИММЕРА Рис 2 Расположение основных элементов электротриммера 1 Рукоятка передняя 2 Крепление для установки ремня 3 Выключатель 4 Кнопка блокировки выключателя 5 Рукоятка 6 Силовой кабель с вилкой 7 Корпус 8 Фиксатор передней рукоятки 9 Штанга верхняя 10 Муфта разъемная 11 Фиксатор муфты 12 Штанга нижняя 13 Кожух защитный 14 Болт крепления защитного кожуха Если комплектность упаковки нарушена или запасные части по вреждены при транспортировке обратитесь к своему продавцу Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 8 1 Установите переднюю рукоятку на верхней штанге Прикрутите рукоятку не затягивайте болт до конца для последующей регулировки 2 Возьмите наплечный ремень и защелкните карабин за крепление на верхней штанге триммера 3 Вставьте нижнюю штангу 1 в муф ту 2 верхней штанги 3 Подпружинен ная фиксирующая кнопка 4 на нижней штанги 1 должна войти в направляющее отверстие муфты 2 Правильно собран ное соединение невозможно разомкнуть без нажатия на фиксирующую кнопку 4 В зависимости от выполняемых работ вы можете поворачивать нижнюю штангу 1 переставляя ее на фиксированный угол в муфте 2 При этом нижняя штанга 1 бу дет надежно закреплена Затяните фик сатор муфты 5 до упора 4 Отрегулируйте плечевой ремень и ручку триммера под индивидуальные требования Закрутите болт крепления ручки триммера до упора 9
