Инверторы ШТИЛЬ серии PS
-10-
Для параллельного включения изделий соедините одноимённые
контакты разъёмов 2 (см. рис.1) между собой кабелем ПАТЧ КОРД с
вилками ТР-8Р8С на концах. К выходному разъёму 7 (см. рис.1)
инверторы одной группы следует подключать, строго соблюдая
полярность ("один в один").
Использование изделий при одиночной работе.
Подайте входное напряжение необходимого уровня для данного
изделия (см. табл.1.1 и 1.2).
Переведите выключатель 3 (см. рис.1) в положение «Вкл.»
На передней панели засветится зелёный СВД “Работа”, что
соответствует о нормальной работе инвертора и наличию на выходном
разъёме 7 (см. рис.1) напряжения 220В 50Гц.
Для отключения изделия переведите выключатель в положение
«Выкл.» и снимите входное напряжение.
Использование изделий при параллельной работе.
Соедините все инверторы параллельно по выходу. Подайте
входное напряжение необходимого уровня для данного изделия (см.
табл.1.1 и 1.2).
Переведите выключатели всех изделий 3 (см. рис.1) в положение
«Вкл.».
На передних панелях изделий засветятся зелёные СВД “Работа”.
Через время не более 5 сек., необходимого для синхронизации,
произойдет подача выходного напряжения.
Для отключения - переведите последовательно выключатели
всех изделий в положение «Выкл.» и снимите входное напряжение.
ВНИМАНИЕ! Использование инвертора с устройством БАЙПАС
при параллельной работе не допустимо, из-за отсутствия синхронизации
с устройствами байпас установленными в других инверторах.
Эксплуатационные ограничения.
Мощность нагрузки, подключённой к изделию, не должна
превышать значений, указанных для активной и полной мощностей.
Запрещается эксплуатация изделия, когда его корпус накрыт
каким-либо материалом или на нём, либо рядом с ним размещены какие-
либо приборы и предметы, закрывающие вентиляционные отверстия в
корпусе.
6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Изделие не требует специальных мер обслуживания.
По необходимости, но не реже одного раза в полгода удаляйте
пыль с вентиляционных отверстий в корпусе.
Возможные неисправности и способы их устранения приведены в
таблице 6.1.
Инверторы ШТИЛЬ серии PS
-7-
3 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
3.1 Принцип работы.
Изделие представляет собой полупроводниковый
высокочастотный преобразователь постоянного напряжения в
стабилизированное переменное однофазное с двойным
преобразованием.

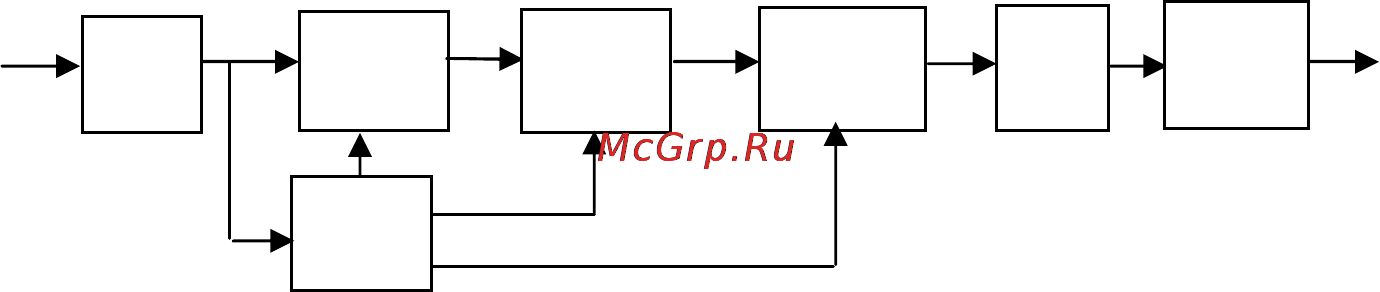

Структурная схема изделия представлена на рисунке 2.
Рисунок 2
Входной фильтр (Фвх) обеспечивает необходимый уровень
пульсаций и радиопомех на входе. Ограничитель зарядного тока и
коммутатор (ОЗиК) ограничивает зарядный ток во входные конденсаторы
и обеспечивает отключение при провалах, превышении и неверной
полярности входного напряжения. Вспомогательный источник питания
(ВИП) обеспечивает питанием управляющие цепи всех узлов.
Преобразователь напряжения (ПН) преобразует постоянное входное
напряжение в выходное стабилизированное постоянное напряжение
высокого уровня и обеспечивает гальваническую развязку между входом
и выходом. Инвертор (И) преобразует постоянное напряжение в
однофазное переменное напряжение. Выходной коммутатор (К)
защищает нагрузку в случае неисправности инвертора и потери
синхронизации при параллельной работе. Выходной фильтр (Фвых)
обеспечивает необходимый уровень радиопомех на выходе.
Входной двухзвенный фильтр обеспечивает подавление
высокочастотных и 100Гц-вых составляющих. Ограничитель заряда
резистивный. Коммутаторы выполнены на механических реле.
Высокочастотный преобразователь напряжения работает на частоте
70кГц и выполнен по схеме сдвоенного однотактного преобразователя.
Инвертор работает на частоте 20кГц и выполнен по мостовой схеме.
Двухзвенный выходной фильтр служит для подавления высокочастотных
составляющих помех.
Входное напряжение, поданное на входные клеммы, через
входной фильтр поступает на ВИП и через ОЗиК на входные
конденсаторы преобразователя. При правильной полярности входного
напряжения и нахождении его значения в заданных пределах происходит
включение преобразователя, а коммутатор шунтирует ограничитель
заряда, обеспечивая возможность протекания силовых токов на вход
преобразователя. После запуска преобразователя на входе инвертора
Фв
ОЗи
ПН
И
К
Фвы
х
ВИП
