Инверторы ШТИЛЬ серии PS
-8-
Вход 220В 50Гц
Выход
220В 50Гц
Инвертор
Схема
BYPASS
НЗ
СОМ
Управление
8А
НО
появляется стабилизированное постоянное напряжение. Затем
включается инвертор. При исправной работе инвертора, нахождении
выходных параметров в норме и установлении синхронизации (при
параллельной работе) выходной коммутатор подключает инвертор к
выходному фильтру. И через фильтр выходное напряжение поступает на
выходной разъём.

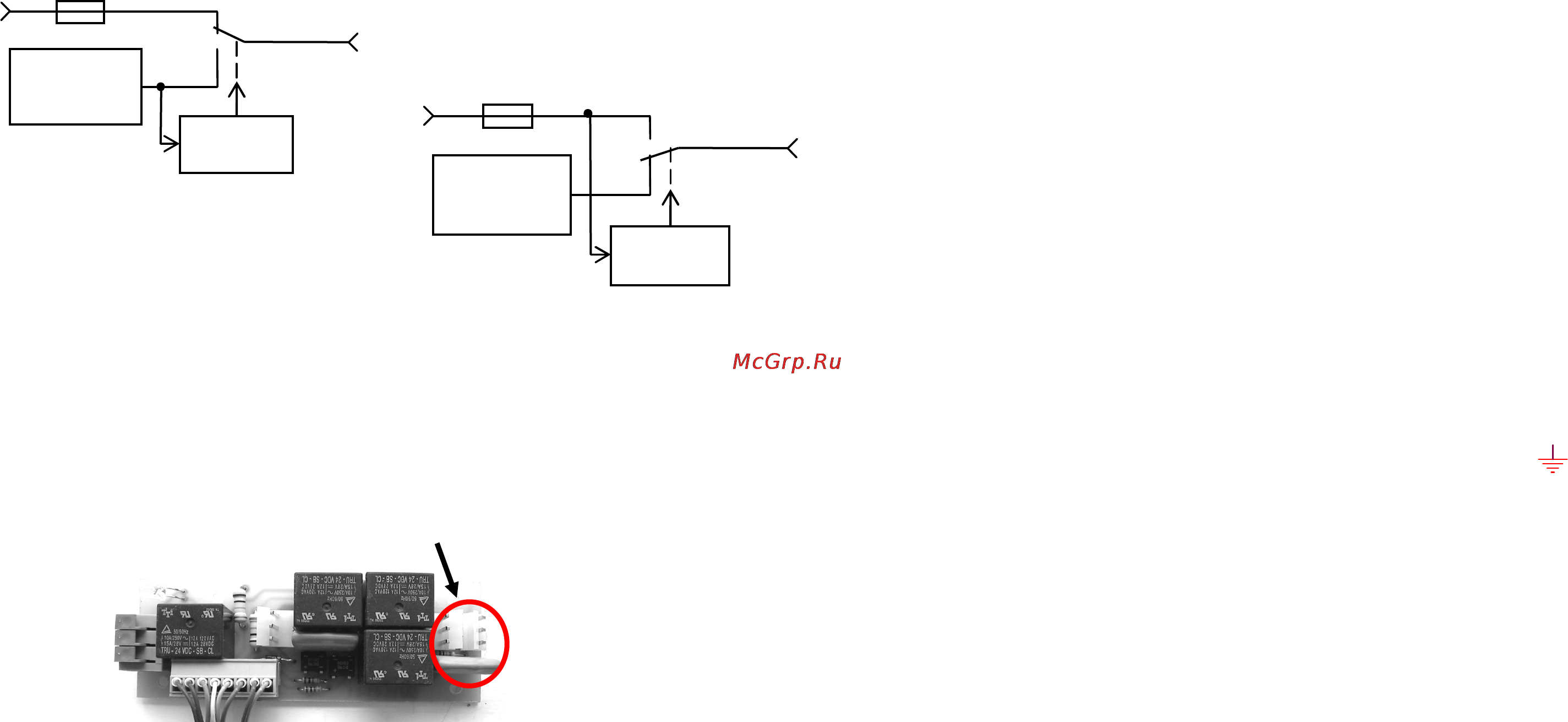

В изделиях с функцией БАЙПАС (см. рис.3) присутствует
модуль БАЙПАС в одном из двух вариантов:
- ON LINE если основным источником является инвертор, то по
его включению, питание на выход изделия будет поступать с инвертора
(см. рис. 3).
- OFF LINE если основным источником является внешняя сеть,
то после отключения её, питание на выход изделия будет поступать с
инвертора (см. рис. 4).
Рисунок 3. Основной источник -
инвертор (ON LINE).
Рисунок 4. Основной источник –
внешняя сеть (OFF LINE).
Для того чтобы изменить режим ON/OFF LINE следует в
обесточенном состоянии переключить кабельную часть разъёма, при
этом поменяются местами основной и резервный источники питания.
Для проведения этой операции необходимо:
- снять верхнюю крышку корпуса;
- переставить розетку (см.рис.5 помечено кругом) на плате Байпаса;
- закрыть крышку корпуса.
Рисунок 5. Релейный модуль Байпаса. Внешний вид
Вход 220В 50Гц
Выход
220В 50Гц
Инвертор
Схема
BYPASS
НЗ
НО
СОМ
Управление
8А
Инверторы ШТИЛЬ серии PS
-9-
Внимание! В используемой схеме БАЙПАСа отсутствует
условие синхронизации инверторов с внешней сетью. Время
переключения СЕТЬ/Инвертор, Инвертор/СЕТЬ составляет 12…17 мсек.
4. МЕРЫ БЕЗОПАСНОСТИ
Внимание! Внутри корпуса изделия имеется опасное
напряжение переменного и постоянного тока. Для проведения любых
работ по ремонту изделий обращайтесь к предприятию-изготовителю
или в сервисный центр.
4.1 При монтаже и обслуживании изделия необходимо строго
соблюдать “ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ” утверждённые приказом
Министерства энергетики Российской Федерации от 13.01.2003 N 6.
4.2 Запрещается работа изделия без заземления. Корпус изделия
должен быть заземлён через зажим, имеющий соответствующую
маркировку. Минимальное сечение проводника для заземления 2,5 мм
2
.
4.3 Необходимо бережно обращаться с изделием, нельзя
подвергать его механическим повреждениям, воздействию жидкостей и
грязи.
4.4 Запрещается работа изделия в помещении с взрывоопасной
или химически активной средой, в условиях воздействия капель или
брызг на корпус, с присутствием грызунов, насекомых и т.д., а также на
открытых (вне помещения) площадках.
5 ВВОД ИЗДЕЛИЯ В ЭКСПЛУАТАЦИЮ
Распакуйте изделие, убедитесь в полной комплектности
устройства. Проверьте внешний вид корпуса и лицевой панели. Они не
должны иметь внешних повреждений.
Установите изделие в помещении. Располагайте его так, чтобы
воздушный поток мог свободно проходить вокруг его корпуса, вдали от
воды, легко воспламеняющихся жидкостей, газов и агрессивных сред.
Вокруг изделия необходимо оставить зазор не менее 15 мм.
Подключите заземляющий проводник к зажиму « »
расположенному на задней панели.
Убедитесь, что выключатель на лицевой панели находится в
положение «Выкл.».
Подключите нагрузку к инвертору (см. рис.1 разъём 7) с помощью
соединительного кабеля. Используйте кабель, предназначенный для
сетевого напряжения сечением не менее 0,75мм
2
.
Присоедините источник постоянного тока к входным клеммам
изделия (см. рис.1 разъём 1), соблюдая полярность, проводниками
длиною не более 1м, снабженных клеммами на провод сечением,
обеспечивающим плотность тока не более 20 А/мм
2
.
