1.3 Пульт управления

Для работы лебедки необходимо, чтобы красная кнопка А (СТОП) находилась в отжатом положении (см. рисунок 2).

Для поднятия груза вверх, нажмите кнопку 1 (ВВЕРХ) и удерживайте до поднятия груза на необходимую высоту.

Для опускания груза, нажмите кнопку 2 (ВНИЗ) и удерживайте, пока груз не опуститься на необходимую высоту.

Для полной остановки лебедки, нажмите красную кнопку А (СТОП), лебедка легко зафиксируется в положении СТОП.

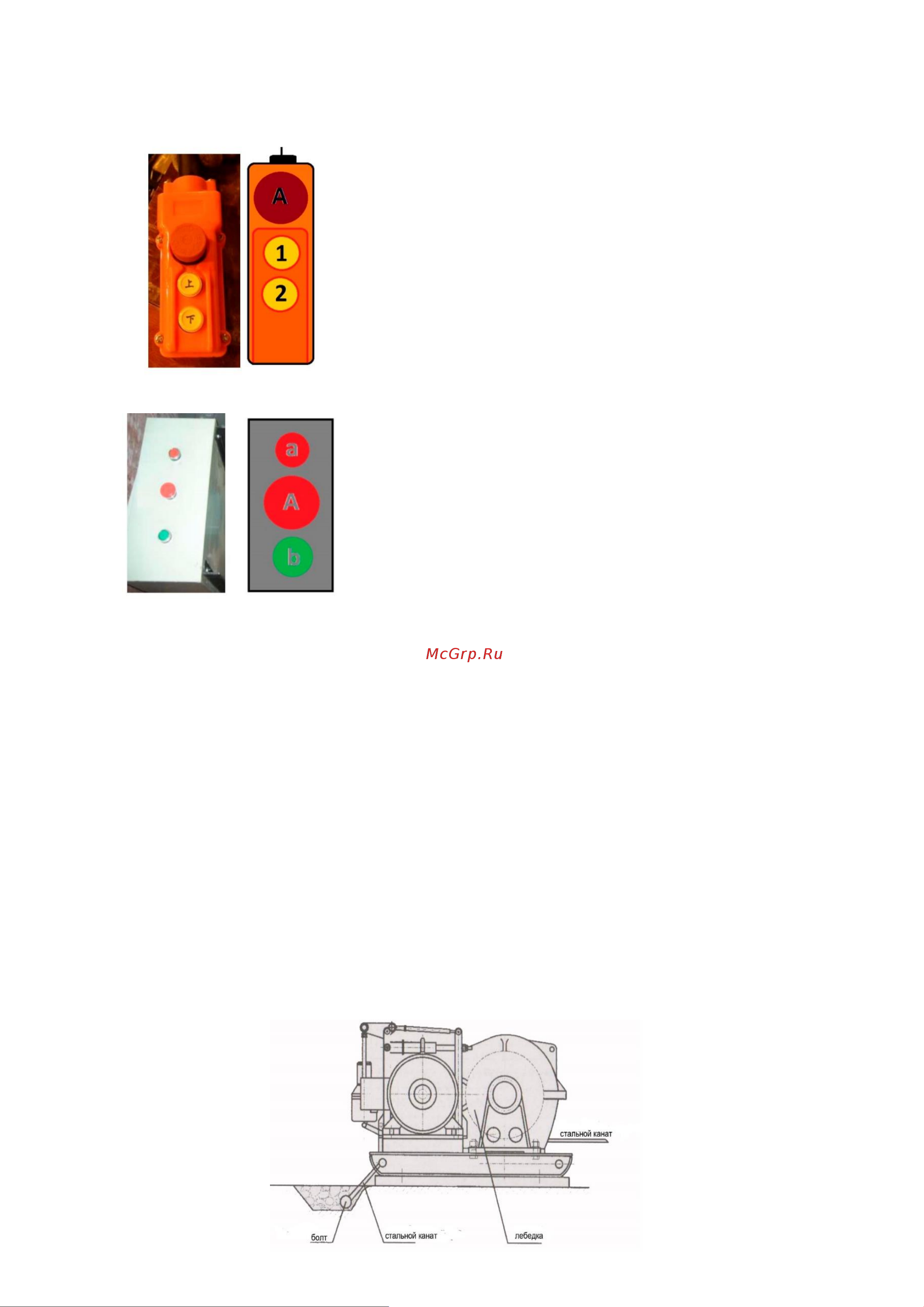

Рисунок 2.

Рисунок 3.

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Лебедка ЛМ состоит из двигателя, барабана, редуктора, колодочного тормоза, переключателя движения и рамы. Вал

двигателя, обеспечивающего подъем и спуск, соединен с валом редуктора, второй вал которого непосредственно вращает с

барабан. Блокируется вращение колодочным тормозом. Управление подъемом и спуском осуществляется с помощью

переключателя.

При установке, демонтаже и перемещении лебедки необходимо обеспечить ее устойчивость. Лебедка должна быть

установлена ровно по отношению к ровной установочной поверхности, без перекосов, при работе лебедки не должно быть

вибраций.

Установка лебедки должна выполняться только специалистами.

Основание для лебедки должно быть ровным и достаточно прочным. Соединение между лебедкой и основанием должно

быть надежным. В случае мобильного использования лебедки ее необходимо закреплять стальным тросом к земле используя

древесину (рис.3).

При установке требуется учитывать качество поверхности (почвы).

При использовании лебедки в конкретном месте нужно соорудить для нее площадку, прочертить разметку, проделать

отверстия квадратного типа 20х20 см2 (см. рисунок 4).

Количество крепежных отверстий должно быть равно количеству крепежных болтов. Для начала нужно зафиксировать

болты в основании, затем соединить основание лебедки с поверхностью, просунув болты в отверстия основания лебедки, и

равномерно притянуть их гайками. Если межу основаниями есть щели, то для плотности следует проложить резиновый коврик.

Внимание!

Глубина отверстий основания должна быть определена в соответствии с местными геологическими условиями и типом

лебедки.

Рисунок 4.

Пульт управления, комплектуемый после 2016 г.

А - СТОП

1 - ВВЕРХ

2 - ВНИЗ

Рабочее напряжение – 380 В

Тип пульта - проводной

Длина провода – ≈1,2 м

Пыле- и влагозащищенность: отсутствует

Пульт управления, комплектуемый до 2016 г.

А – ПУСК и СТОП (Включение и выключение пускателей.

Позволяли включать и выключать лебедку.)

а – ВПЕРЕД (Размотка каната.)

2 – НАЗАД (Сматывание каната.)

Рабочее напряжение – 380 В
