Калибр Руководство по эксплуатации

www.kalibrcompany.ru 7

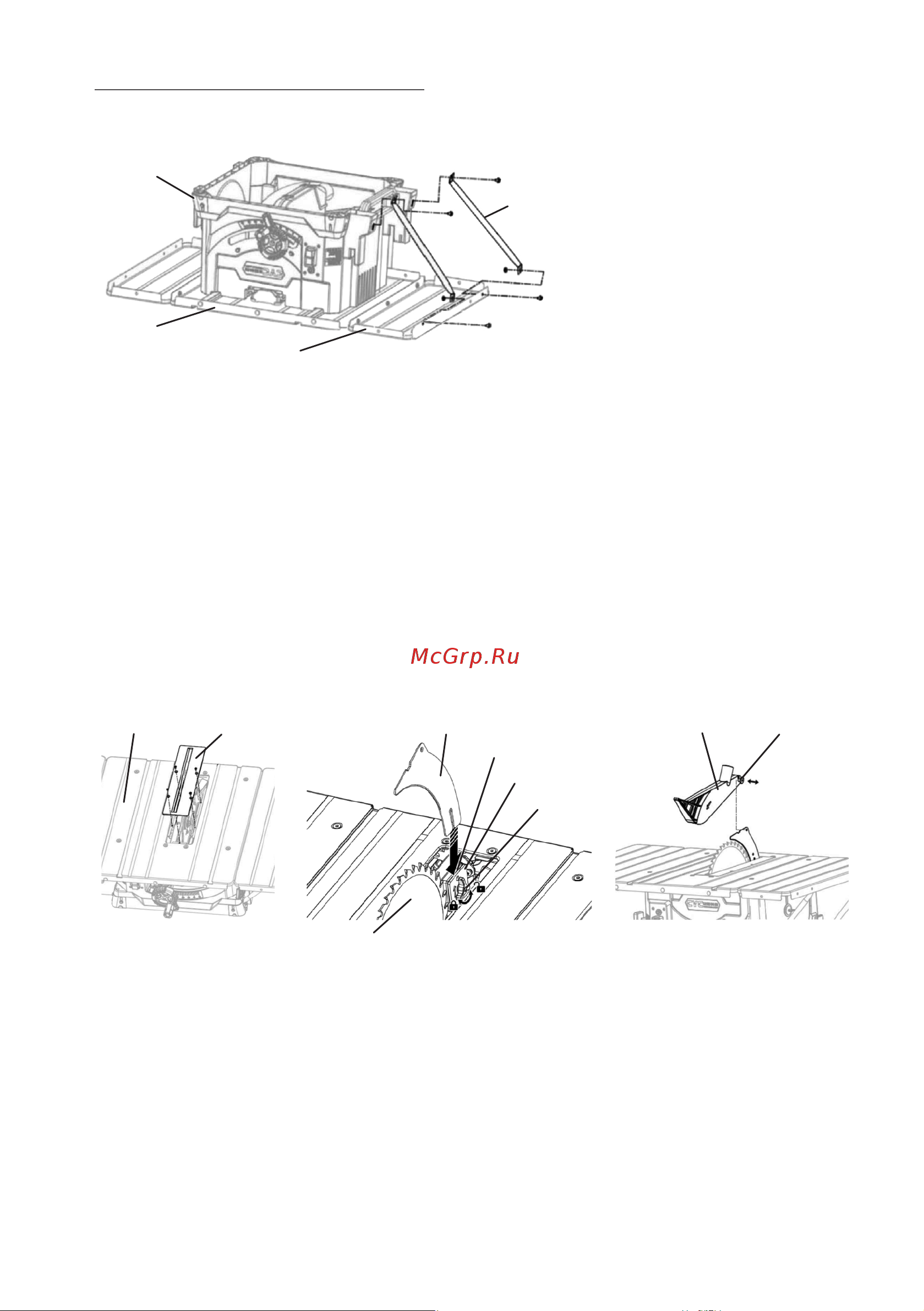

- прикрутить, не затягивая окончательно гайки крепления, бортики допол-

нительных столов (рис.3 поз.19) к бортикам рабочего стола (рис.3 поз.16) 3-я

винтами из комплекта крепежа;

- скрепить корпус (рис.3 поз.24) пилы и бортик дополнительного стола упо-

рами (рис.3 поз.17);

- выставить поверхности основного и дополнительных столов в одной пло-

скости и окончательно затянуть крепёжные соединения.

4.1.3 Установка расклинивающего ножа и верхнего защитного кожуха (см.

рис.4).

Расклинивающий нож разъединяет распиленные части заготовки, предот-

вращая зажим пильного диска.

- открутив 4-е винта крепления, снимите вставку стола (рис.4 поз.22);

- ослабьте (сдвинув против часовой стрелки) трехрычажную ручку (рис.4

поз.27), но не снимайте шайбу (рис.4 поз.26);

- вставьте расклинивающий нож (рис.4 поз.20) в монтажный паз между опор-

16 – рабочий стол;

17 - упор крепления допол-

нительного стола;

19 – стол дополнительный;

24 – корпус.

рис.3

рис.4

16 22

26-1

14 25

14 – защитный кожух верхний; 16 – рабочий стол; 20 – нож расклинивающий;

21 – диск пильный; 22 – вставка стола; 25 –винт крепления верхнего защит-

ного кожуха; 26 – шайба квадратная; 26-1 – втулка опорной плиты; 27 – трёх-

рычажная ручка фиксации.
