Калибр Руководство по эксплуатации

8 www.kalibrcompany.ru

ной плитой и квадратной шайбой (рис.4 поз.26);

- поместите его на две втулки (рис.4 поз.26-1) опорной плиты;

- зафиксируйте расклинивающий нож поворотом ручки (рис.4 поз.27) по ча-

совой стрелке, как показано на рис.4;

- закрепите на место вставку стола;

- совместив крепёжные отверстия защитного кожуха (рис.4 поз.14) и раскли-

нивающего ножа (рис.4 поз.20), соединить их винтом (рис.1 поз.25) и закрепить

гайкой. Крепление не должно быть жёстким. Кожух должен иметь возможность

вращения вокруг оси крепления, чтобы фиксироваться в выбранном положении

относительно диска, в зависимости от толщины заготовки.

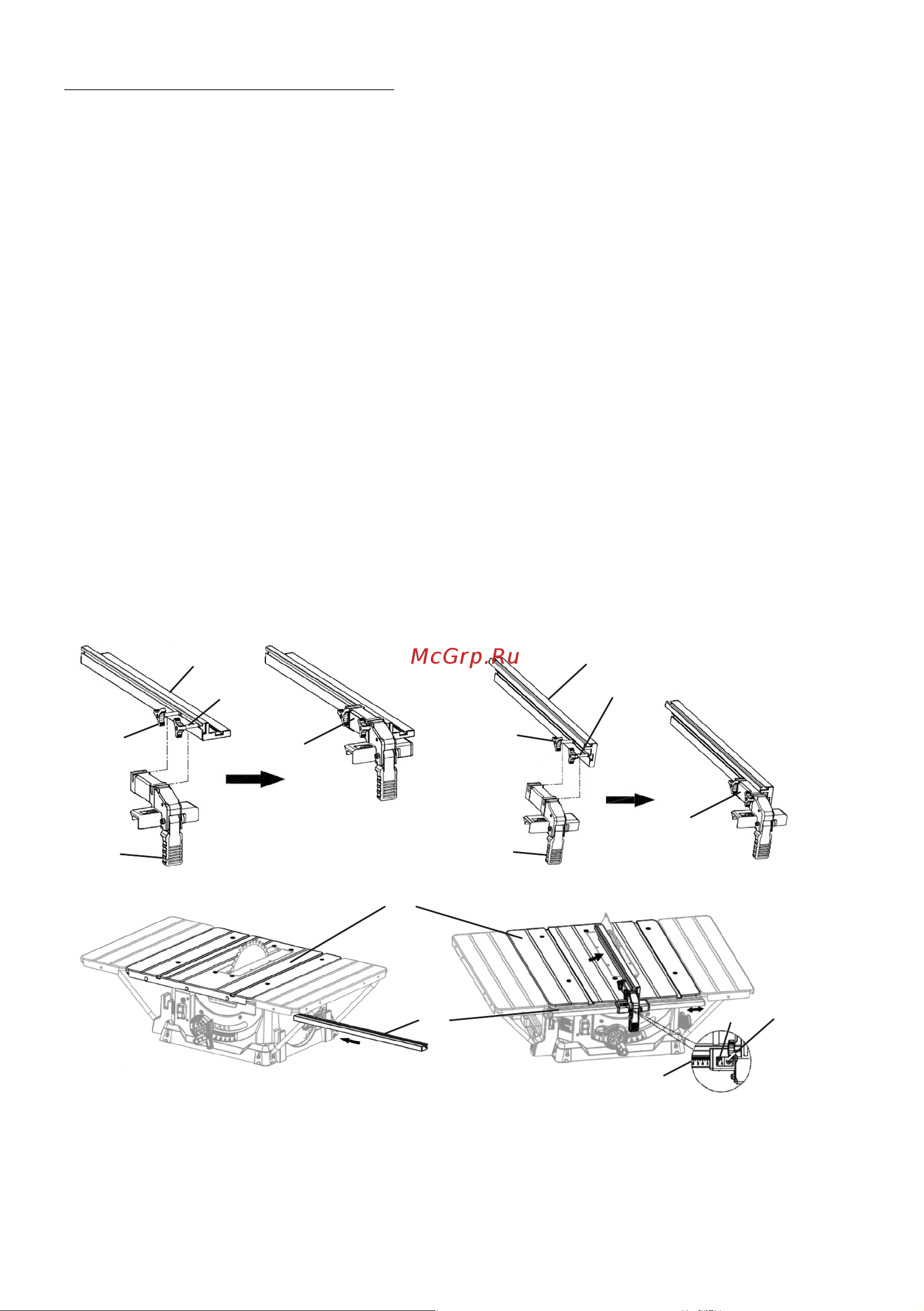

4.1.4 Установка параллельного упора (см. рис.5)

Установка параллельного упора (рис.1 поз.18) возможна с любой стороны от

пильного диска. Пластина упора (рис.5 поз.18-4) имеет высокий и низкий пло-

ские бортики, для обработки заготовок разной толщины. На рис.5-а пластина

установлена низким бортиком к диску, для обработки заготовок толщиной до 25

мм. На рис.5-б пластина установлена высоким бортиком к диску, для обработки

заготовок толщиной более 25 мм. Изменение положения параллельного упора

на рабочем столе (рис.5-c поз.16) осуществляется передвижением кронштейна

передвижного блока (рис.5 поз.18-1) по планке со шкалой (рис.5-с поз.12).

12 – планка со шкалой направляющая; 16 – рабочий стол; 18 – упор парал-

лельный в сборе: (18-1) – кронштейн с ручкой фиксации, (18-2 и 18-3)-винты

крепления кронштейна к планке параллельного упора, (18-4) – планка парал-

лельного упора; 31 – шкала; 32 – стрелка указательная в окне кронштейна; 33

– нулевая отметка шкалы.

рис.5-b

18-4

18-3

18-2

18-1

18-4

18-3

18-2

18-1

рис.5-a

рис.5-c

32 33
