Калибр Руководство по эксплуатации

www.kalibrcompany.ru 9

- тремя винтами (М5) установить планку со шкалой (рис.5-c поз.12) на фрон-

тальном бортике рабочего стола (рис.5-c поз.16);

- наживить шайбы и гайки на винты, не затягивая окончательно;

- надвинуть на планку со шкалой кронштейн с ручкой фиксации (рис.5

поз.18-1), при поднятой ручке;

- переместить кронштейн по направляющей планке (рис.5c поз.12) таким

образом, чтобы указательная (красная) стрелка кронштейна (рис.5-c поз.32) на-

ходилась на нулевой отметке (рис.5-c поз.33) шкалы.

- затянуть все гайки крепления направляющей планки;

- совместить крепёжные отверстия соответствующего ребра (рис.5 поз.18-4)

пластины упора и кронштейна (рис.5 поз.18-1) передвижного блока;

- вставить крепёжные болты (рис.5 поз.18-2 и 18-3), и зафиксировать их.

Для установки ширины резы:

- расфиксировать передвижной блок (рис.5 поз.10-1), подняв вверх ручку

фиксации;

- сдвинуть кронштейн (рис.5 поз.18-1) передвижного блока по планке (рис.5

поз.12) на нужное расстояние (соответствующее ширине заготовки);

- при необходимости в дальнейшем отпиливания заготовок такой же шири-

ны, записать цифру шкалы планки (рис.5 поз.31) в окне контроля кронштейна

(рис.5-с поз.32);

- зафиксировать выбранное положение опустив вниз быстрозажимную руко-

ятку передвижного блока.

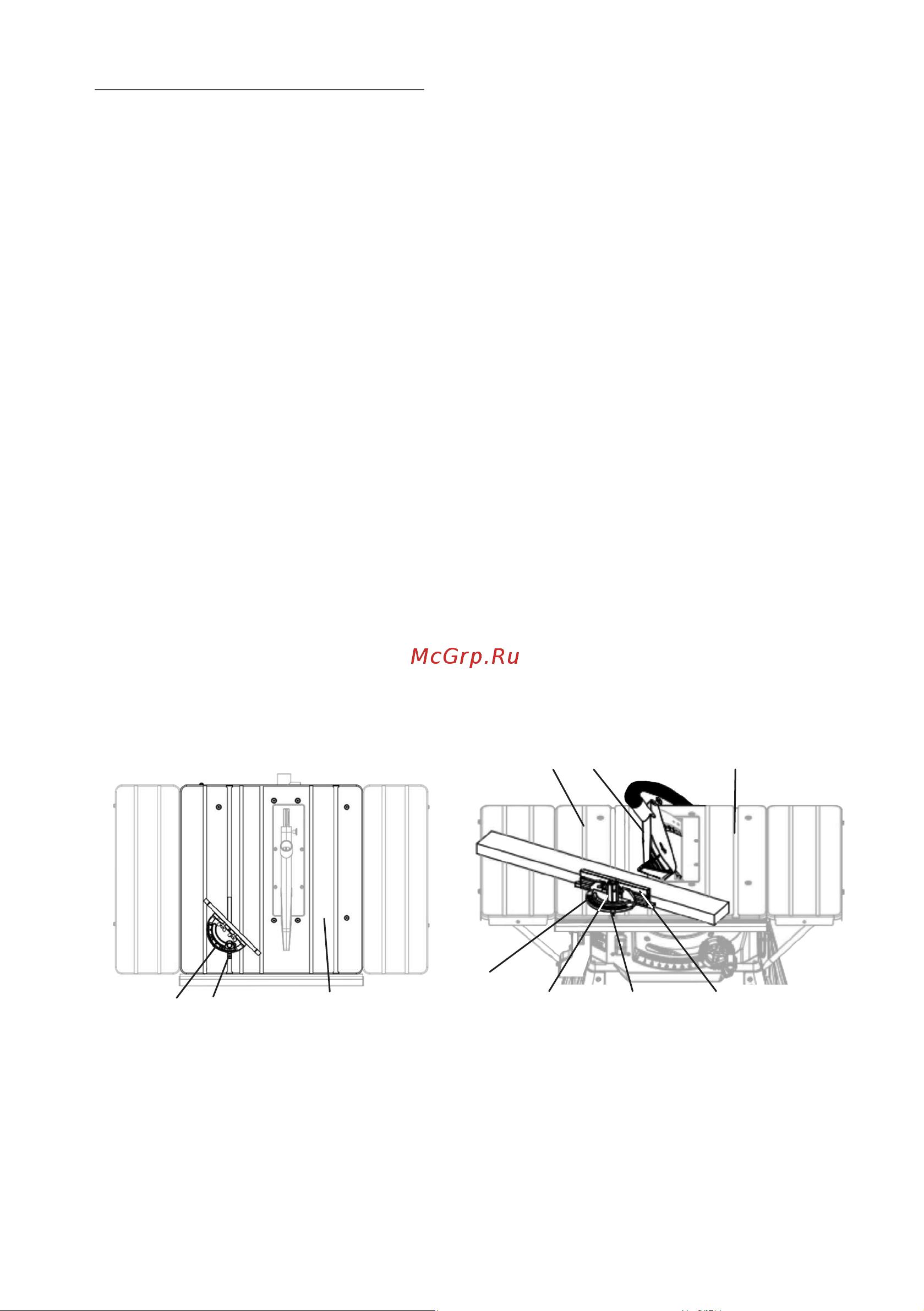

4.1.5 Установка углового упора с транспортиром (см. рис.6):

В зависимости от направления реза заготовки, угловой упор можно располо-

рис.6

13-4

23 14 23

13-1

13-2 13-5 13-3

13 – упор угловой в сборе; (13-1) – корпус углового упора со шкалой; (13-2)

– рукоятка фиксации угла поворота; (13-3) – пластина углового упора; (13-4) –

стрелка-указатель угла поворота; (13-5) – направляющий стержень; 14 – кожух

защитный верхний; 16 – рабочий стол; 23 - пазы установки углового упора.
