7. УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА
7.1. Тепловентилятор соответствует обязательным требованиям технических регламен-
тов Таможенного союза и техническим условиям ТУ 3468-001-81254366-2008.
7.2. Несущая конструкция тепловентилятора
(см. рис. 1) состоит из корпуса (1) и ручки (2).
Вентилятор (3) расположен в задней части
тепловентилятора. Блок управления смонти-
рован в верхней части корпуса под крышкой.
Органы управления вынесены на переднюю
панель (4). Внутри корпуса расположены
трубчатые электронагревательные элемен-
ты, закрытые с лицевой стороны тепловенти-
лятора решеткой (5). Воздушный поток, втя-
нутый вентилятором в корпус, проходя между
петлями трубчатых электронагревательных
элементов, нагревается и подается в поме-
щение через решетку.
7.3.1. Работа тепловентилятора ZTV-2 N1 возможна в одном из следующих режимов:
• режим I - вентиляция с номинальной производительностью 140 м
3
/час;
• режим II - вентиляция с включением электронагревательных элементов мощ-
ностью 1,0 кВт;
• режим III - вентиляция с включением электронагревательных элементов мощ-
ностью 2,0 кВт.
7.3.2. Работа тепловентилятора ZTV-3 N1 возможна в одном из следующих режимов:
• режим I – вентиляция с номинальной производительностью 300 м
3
/час;
• режим II – вентиляция с включением электронагревательных элементов
мощностью 1,5 кВт;
• режим III – вентиляция с включением электронагревательных элементов
мощностью 3,0 кВт.
7.3.3. Работа тепловентилятора ZTV-5 N1 возможна в одном из следующих режимов:
• режим I – вентиляция с номинальной производительностью 400 м
3
/час;
• режим II – вентиляция с включением электронагревательных элементов
мощностью 3,0 кВт;
• режим III – вентиляция с включением электронагревательных элементов
мощностью 4,5 кВт.
7.3.4. Работа тепловентилятора ZTV-9 N1 возможна в одном из следующих режимов:
• режим I – вентиляция с номинальной производительностью 850 м
3
/час;
• режим II – вентиляция с включением электронагревательных элементов
мощностью 6,0 кВт;
• режим III – вентиляция с включением электронагревательных элементов
мощностью 9,0 кВт.
1
42
1. корпус
2. ручка
3. вентилятор
3 5
4. панель управления
5. решетка

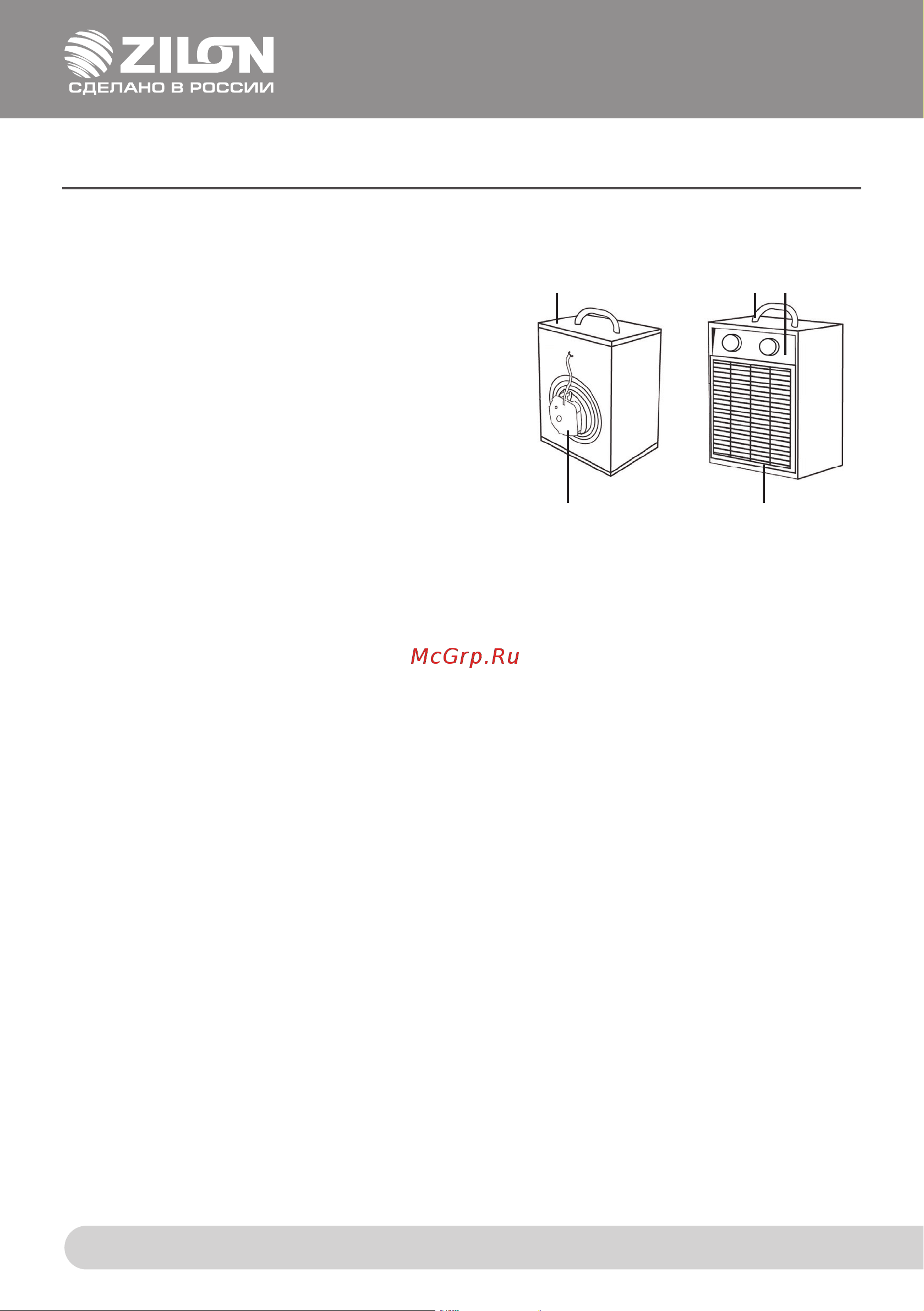

РИСУНОК 1
