Стабилизатор ШТИЛЬ R 2000 – R3000 Руководство по эксплуатации

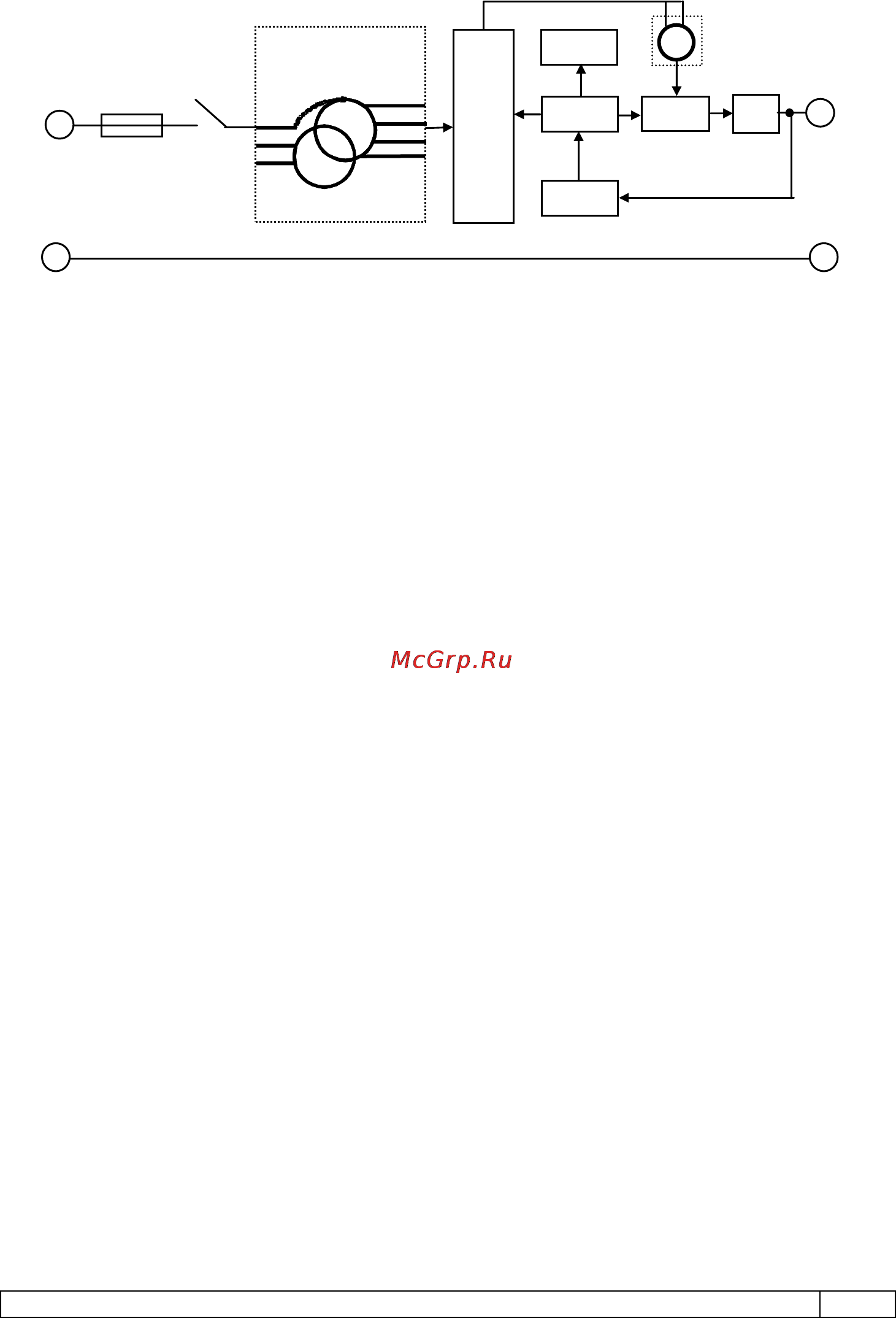

Рисунок 4.2 Структурно-функциональная схема изделия

1 – автотрансформатор, 2 – силовые ключи, 3 – схема индикации, 4 - схема

управления, 5 – схема измерения тока и напряжения, 6 – реле выходное, 7 – фильтр

выходной.

При этом светятся два зеленых индикатора ВХОД НАПРЯЖ и ВЫХОД НАПРЯЖ

схемы индикации (3).

В случае выхода напряжения питающей сети за пределы рабочего диапазона

схема управления не сможет обеспечивать дальнейшее регулирование напряжения,

и стабилизатор будет лишь компенсировать входное напряжение, поддерживая вы-

ходное напряжение в пределах 180…242 В (мигает соответствующий индикатор

«Uвх>275 В» или «Uвх<135 В»

Если напряжение на входе стабилизатора превысит критический верхний порог

(«Uвх>275В», произойдет отключение выходного напряжения от нагрузки, индикатор

ВЫХОД НАПРЯЖ погаснет и засветится индикатор «Uвх>275 В» . Если входное на-

пряжение вновь установится в пределах от 135 до 270 В, на выходе стабилизатора

автоматически установится напряжение. При этом погаснет индикатор «Uвх>275 В» и

засветится индикатор ВЫХОД НАПРЯЖ.

Если напряжение на входе стабилизатора меньше 135 В, также произойдет от-

ключение выходного напряжения, индикатор ВЫХОД НАПРЯЖ погаснет и засветится

индикатор «Uвх<135 В». Если входное напряжение вновь установится в пределах от

150 до 275 В, на выходе стабилизатора автоматически установится напряжение. При

этом погаснет индикатор «Uвх<135 В» и засветится индикатор ВЫХОД НАПРЯЖ.

В случае если нагрузка стабилизатора (потребляемая мощность) превысит пре-

дельно допустимую величину (указана в строке «Мощность» для данного стабилиза-

тора), начнет мигать индикатор ПЕРЕГРУЗКА, затем нагрузка отключается от стаби-

лизатора (погаснет индикатор ВЫХОД НАПРЯЖ и засветится индикатор ПЕРЕГРУЗ-

КА) В этом случае выходное напряжение стабилизатора может быть подано в нагруз-

ку только после устранения причины перегрузки стабилизатора, повторив опе-

рации по его включению (см. раздел «ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ И ПОРЯ-

ДОК РАБОТЫ»). Длительность мигания индикатора зависит от величины перегрузки.

При нагрузке, превышающей допустимую мощность нагрузки стабилизатора не более

чем в 2 раза (однократная перегрузка), длительность мигания индикатора составляет

примерно 15 с. При двукратной перегрузке – длительность мигания составляет не

более 2-х секунд. При четырех и более кратной перегрузке нагрузка отключается

практически мгновенно.

В целях снижения уровня помех в выходном напряжении в стабилизаторе преду-

смотрен фильтр (7). Фильтр состоит из индуктивности обмотки силового автотранс-

TV1

ВХОД

ХОД

СЕТЬ

Пр

TV2
