Штиль R 2000 [4/8] R 2 0 0 0

Стабилизатор ШТИЛЬ R2000 - R3000 Руководство по эксплуатации

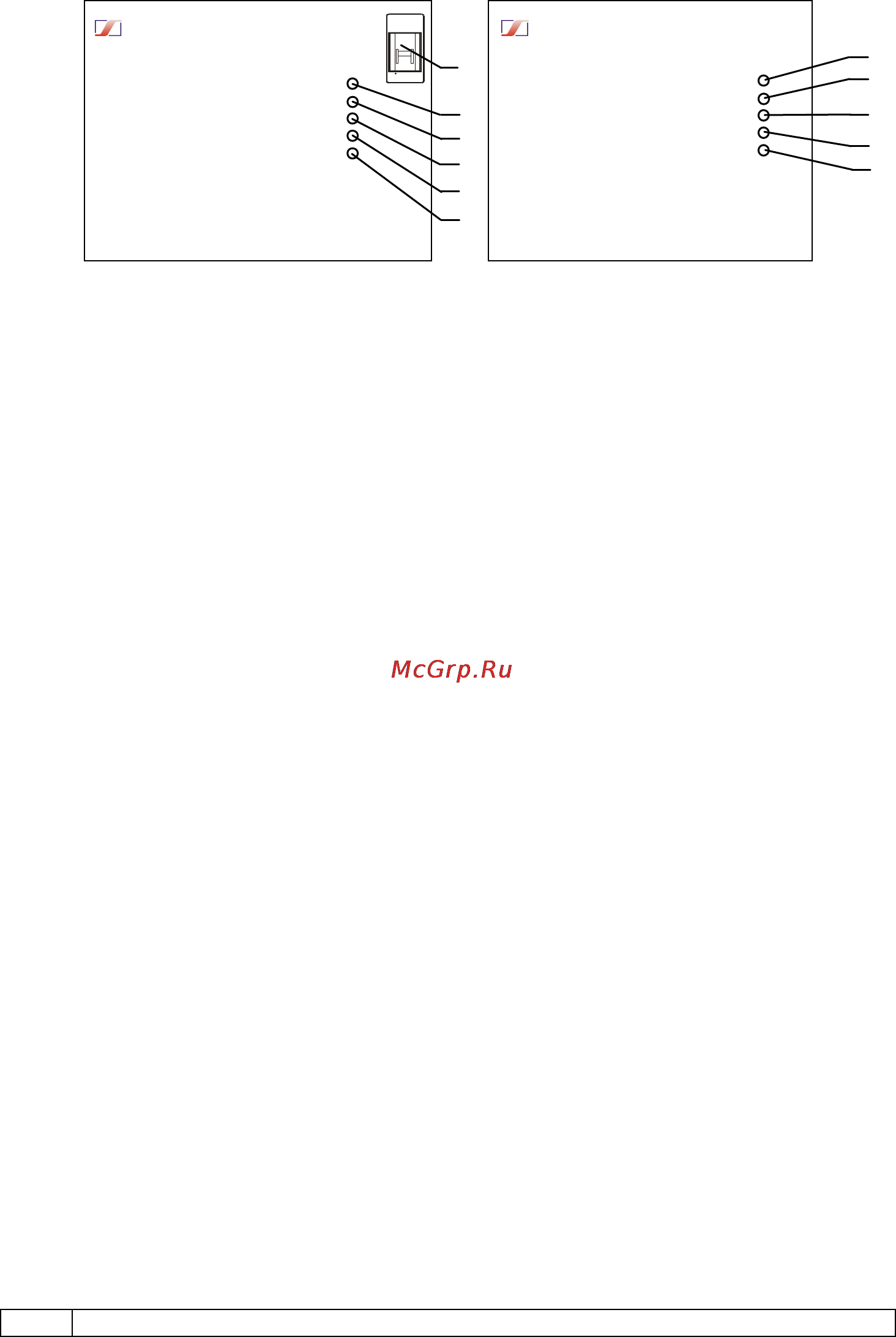

Рисунок 4.1 Передние панели стабилизаторов

4.2 Индикация

Свечение зеленого индикатора ВХОД НАПРЯЖ (1) сигнализирует о том, что ста-

билизатор включен и на него подано входное напряжение.

Свечение зеленого индикатора (2) ВЫХОД НАПРЯЖ свидетельствует о том, что

есть выходное напряжение.

Непрерывное свечение красного индикатора «Uвх>275 В» (4) свидетельствует о

превышении предельного значения входного напряжения и отключении нагрузки,

мигание – входное напряжение в пределах диапазона от 260 до 275 B, но нагрузка

подключена.

Непрерывное свечение красного индикатора «Uвх<135 В» (3) сигнализирует о по-

нижении предельного значения входного напряжения (Uвх<135 В) и отключении на-

грузки, мигание – входное напряжение в пределах диапазона от 135 до 175 B, но на-

грузка подключена.

При возникновении неисправности, обнаруживаемой при постоянно проводимой

внутренней тестовой проверке стабилизатора, гаснет индикатор ВЫХОД. НАПРЯЖ и

мигают один из индикаторов «Uвх>275 В» или «Uвх<135 В» и индикатор ПЕРЕГРУЗ-

КА.

Свечение индикатора ПЕРЕГРУЗКА (5) свидетельствует об отключении нагрузки

при перегрузке стабилизатора, а мигание – об отсчете времени до отключения на-

грузки.

4.3 Принцип работы

Принцип работы стабилизатора основан на автоматической коммутации отводов

силового автотрансформатора с помощью силовых ключей в зависимости от значе-

ния входного напряжения.

На рисунке 4.2. приведена структурно-функциональная схема стабилизатора.

При включении стабилизатора входное напряжение поступает на автотрансфор-

матор TV1 (1), схема управления (4) включает силовой ключ (2), соединяющий вы-

ходное реле (6) через дополнительный трансформатор TV2 стабилизатора с отводом

автотрансформатора на минимальное напряжение, а затем схема управления (4) по

результатам измерения напряжения схемой (5) поочередно включает силовые ключи

(2) (т. е. изменяет ступени регулирования автотрансформатора) на увеличение его

выходного напряжения до тех пор, пока оно не установится в пределах, указанных в

таблице 3.1. Если значение входного напряжения находится в диапазоне от 135 до

275 В, то через 1…2 с включится реле нагрузки (6) и через выходной фильтр (7) на

выход стабилизатора будет подано стабилизированное напряжение. При изменении

напряжения питающей сети в пределах рабочего диапазона схема управления (4),

переключая силовые ключи (2), отрегулирует напряжение на выходе стабилизатора с

заданной точностью.

ШТИЛЬ

R 3 0 0 0

Стабилизатор напряжения

ВХОД Н

ПРЯЖ

ВЫХОД НАПРЯЖ

в х

< 1 3 5 В

П Е Р Е Г Р У З К А

в х

> 2 7 5 В

СЕТЬ

ОТКЛ
